Классификация сетей электросвязи (стр. 46 )

7.2.1.3. Цифровая информация без ограничений (Unrestricted Digital Info). Услуга передачи информации без ограничений со структурой - 8 кГц, 64 кбит/с в режиме с коммутацией каналов обеспечивает неограниченный обмен информацией между точками обмена. Каждая из этих точек обмена может быть либо стыком S, либо совпадением стыков S/T.

7.2.1.4. Пакетный режим (Packet Mode). Эта услуга передачи информации обеспечивает передачу информации пользователя без ограничений (без изменения) в пакетном режиме между точками обмена. Каждая из этих точек обмена может быть либо стыком S, либо совпадением стыков S/T.

7.2.1.5. Услугами более высокого уровня являются услуги телесервиса, к ним относятся:

ISDN Телефония 3.1 кГц (Telephony ISDN 3.1 kHz) - В любой момент времени существуют два канала для передачи разговора. ISDN Телефония 7 кГц (Telephony ISDN 7 kHz)

Подобна телефонии 3.1 кГц, но в терминальном оборудовании осуществляется специальное кодирование, делающее возможным передачу полосы 7 кГц со скоростью 64 кбит/с.

7.2.1.6. Tелефакс гр. 4 (Telefax Grp. 4). Услуга телефакс сегодня страдает от несовершенства оборудования, для передачи страницы формата А4 всё ещё необходимо от 1 до 3 минут. В случае применения услуги телефакс группы 4, обеспечивающей цифровое соединение из конца в конец, значительно возросла эффективность передачи, теперь она составляет менее 10 секунд, а разрешающая способность достигает 300-400 точек на дюйм. Также возможен обмен информацией между факсами группы 3 и группы 4, совместимость реализуется в терминальном оборудовании.

7.2.1.7. Телетекс 64 кбит/с (Teletex 64 kbit/s). Услуга телетекс даёт пользователям возможность обмениваться через сеть связи деловой корреспонденцией в форме документов, содержащих телексно-кодированную информацию. Обмен производится автоматически "из памяти в память". Базовым элементом корреспонденции, которой обмениваются пользователи, является страница формата А4, представляющая собой самую мелкую единицу текста как объекта. При использовании услуги телетекс в других сетях передачи данных требуется приблизительно 12 секунд для передачи со скоростью 2.4 кбит/с одной страницы формата А4. С увеличением темпа передачи в сети ISDN, это время сократилось до 1с.

7.2.1.8. Видеотекс (Videotex). Телеслужба видеотекс является интерактивной телеслужбой, которая обеспечивает пользователям терминалов видеотекса при помощи стандартизированных процедур через соответствующий доступ возможность связи с базами данных и другими основными компьютерными системами через сеть связи. ISDN видеотекс способствует сегодня развитию и популяризации видеотекса как услуги. Используя комбинации режимов работы с текстом, геометрией и фотографией можно более эффективно передавать текстовую и графическую информацию в смешанном виде. Более быстрая генерация картинки на экране (до 2 секунд) стала возможной при использовании скорости передачи 64 кбит/с.

7.2.1.9. Видеотелефония (Videotelephony). Позволяет передавать цветное малоподвижное изображение и высококачественный звук. При этом для установления одного соединения задействуются оба В-канала, 20% нагрузки приходится на передачу голоса, а 80% нагрузки на передачу изображения. При передачи по сети изображение пакуется источником и распаковывается приёмником, вследствие чего отстаёт от звука. Функцию синхронизации звука и изображения выполняет терминальное оборудование.

7.2.1.10. Дополнительные услуги предоставляемые сетью ISDN. Многие современные оконечные устройства и отдельные коммутационные системы предоставляют ряд дополнительных услуг - это услуги которые не требуют доступа к данным в других устройствах сети. К ним относятся, например: сокращённый набор номера, повтор последнего набранного номера. Кроме услуг подобного рода в ISDN предлагаются ещё услуги для обслуживания вызовов внутри сети ISDN.

Дополнительные услуги предоставляемые сетью ISDN связаны с

абонентским доступом (подадресация); предоставлением информации (немедленное извещение о стоимости вызова); соединением (переадресация вызовов).

CUG : Замкнутая группа пользователей.

Позволяет пользователям организовать группу, доступ в которую и из которой ограничен (Рис. 7.2). Конкретный пользователь может быть членом одной и более групп. Члены конкретной группы могут связываться между собой, но, как правило, не могут связываться с пользователями, не входящими в эту группу. Некоторые сети позволяют членам замкнутых групп делать специальные вызовы, выходящие за пределы требований этой группы (например, вызов аварийных служб). Абонент замкнутой группы пользователей не доступен для пользователей, не имеющих полномочий. Услуга позволяет предотвратить утечку информации из сети пользователей, а также предотвращает злоупотребления со стороны посторонних лиц, например, несанкционированный доступ к системе обработки данных, к базам данных. Услуга "Замкнутая группа пользователей" может предоставляться как на уровне национальной сети, так и на уровне международной сети.

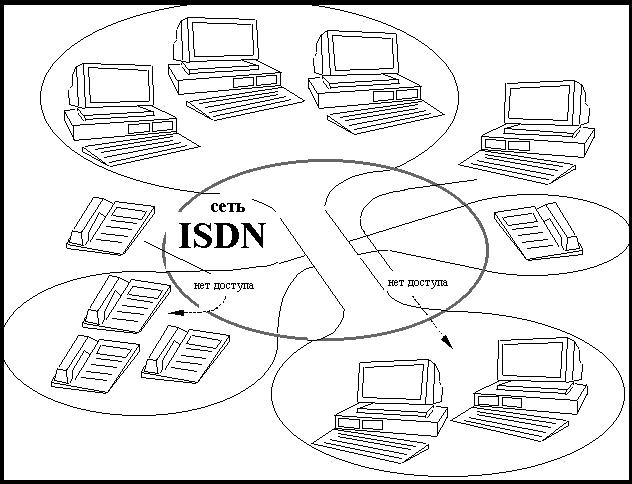

Рис. 7.2. Замкнутая группа пользователей.

PT : Портативность терминала.

В сети ISDN абонент может временно " парковать " существующие соединения. Это позволяет переносить терминальное оборудование по шине от одного гнезда к другому (Рис. 3). Абонент " паркует " своё соединение нажатием соответствующей кнопки на терминале, вынимает штекер телефона из розетки и вновь вставляет его другое гнездо в другой комнате, повторно активируя вызов нажатием кнопки. Время удержания запаркованного соединения не должно превышать двух минут. Абонент может менять устройства в рамках того же типа услуги. Существующее соединение можно передать на любой другой терминал, предназначенный для той же услуги, и под тем же номером.

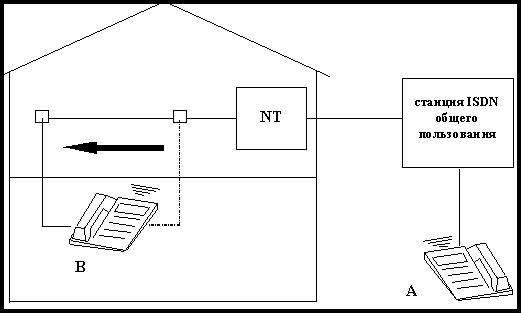

Рис. 7.3. Портативность терминала.

Если терминал стоит в общей комнате и на него приходит вызов, требующий конфиденциального разговора, то пользователь данной услуги может отсоединить терминал, перенести его в другую комнату, вновь подсоединить и продолжить разговор не разрывая соединения. Применение данной услуги целесообразно при ограниченном количестве терминалов, в этом случае ответив на вызов и запарковав соединение можно передать терминал в другую комнату коллеге для продолжения разговора.

MSN : Мультиплексорный номер абонента

Возможность присвоения нескольких номеров одному каналу абонентского доступа (Рис. 7.4). Данная услуга позволяет, например, нескольким организациям, размещающимся в одном здании, арендовать одну линию доступа закрепив за ней несколько номеров (каждый для одной из организаций) и установив на ней несколько терминалов. При вызове любой из этих организаций сигнал поступает только на терминал за которым закреплен набранный номер. Если на такой линии установить один терминал, то он будет отвечать на все поступающие вызовы, но в зависимости от вызываемого номера звуковой сигнал может различаться по тону и (или) громкости. Кроме того, любой из номеров, закрепленный за такой линией, имеет возможность подписаться на разные дополнительные услуги ISDN, независимо от других номеров данной линии. Счета выписываются отдельно для каждого номера. Данная услуга позволяет экономить на аренде абонентских каналов. Применение такой услуги удобно при наличии свободной номерной ёмкости и ограниченных возможностях по организации абонентского доступа.

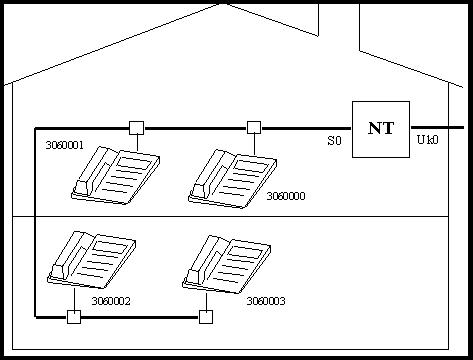

Рис. 7.4. Мультиклексорный номер абонента.

CFB : Перенаправление вызова при занятости абонента.

Данная дополнительная услуга позволяет в случае занятости обслуживаемого абонента пересылать все входящие вызовы, или только вызовы связанные с определённой основной услугой (передача данных, видеотекс и т. д.) на другой ISDN номер (Рис. 7.5).

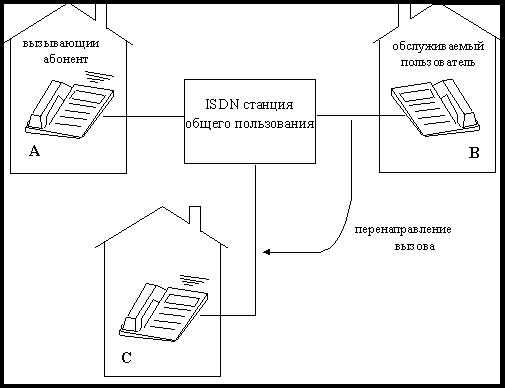

Рис. 7.5. Перенаправление вызова.

"Пересылка вызова при занятости абонента " удобна для использования в любой организации. Например, при занятости номера у руководителя вызовы пересылаются на номер его заместителя или секретаря. Если пользователь имеет универсальный ISDN терминал (например, терминал способный принимать телефакс и обеспечивать телефонную связь), то при его занятости информация пришедшая, например, только по телефаксу будет пересылаться на другой ISDN номер, терминал которого ориентирован на телефакс.

CFU : Безусловное перенаправление вызова.

Данная дополнительная услуга позволяет пересылать все входящие вызовы независимо от состояния терминала обслуживаемого абонента, или только вызовы связанные с определённой основной услугой (передача данных, видеотекс и т. д.) на другой ISDN номер. В случае отъезда пользователя данной услуги в отпуск, командировку и т. д. все вызовы, адресованные на его ISDN номер будут пересылаться на номер его заместителя, партнёра или на номер по которому пользователь будет находиться в момент отъезда. Если пользователь имеет универсальный ISDN терминал (например, терминал способный принимать телефакс и обеспечивать телефонную связь), то информация пришедшая, например, только по телефаксу будет пересылаться на другой ISDN номер ориентированный на телефакс.

CFNR : Перенаправление вызова при отсутствии вызываемого абонента.

Данная дополнительная услуга позволяет пересылать все вызовы не получившие ответа, или только вызовы связанные с определённой основной услугой (передача данных, видеотекс и т. д.) с ISDN номера обслуживаемого абонента на другой ISDN номер. В случаях, когда пользователя данной услуги нет на месте, все вызовы адресованные на его ISDN номер и не получающие ответа будут пересылаться на номер его заместителя, партнёра или на номер по которому пользователь может находиться в момент поступления вызова. Если пользователь имеет универсальный ISDN терминал (например, терминал способный принимать телетекс и обеспечивать телефонную связь), то информация пришедшая, например, по цифровому телефону будет пересылаться на другой ISDN номер, по которому установлен телефон (а не компьютер или факс).
