Классификация сетей электросвязи (стр. 2 )

Коммутационные центры дальней связи (КЦДС), расположенные на различных ПУ, связываются каналами дальней связи, а размещен­ные на одном ПУ - соединительными линиями. Совокупность КЦДС, размещенных на одном ПУ, и связывающих их СЛ, называется под­сетью дальней связи (ПДС). На сети дальней связи (ДС) широко применяются транзитные КЦ (ТКЦ) без абонентской емкости. Их местонахождение, как правило, не связано с расположением ПУ. Совокупность таких ТКЦ и связывающих их линий (каналов) связи образует опорную сеть связи (ОСС). ОСС часто разбивается на уча­стки, называемые зонами опорной сети связи. Коммутационные цен­тры дальней связи, расположенные на пунктах управления, связыва­ются с транзитными коммутационными центрами опорной сети одной или несколькими линиями привязки.

Совокупность оконечных устройств (ОУ) и абонентских линий (АЛ), включенных в один КЦ внутренней или дальней связи, образует або­нентскую сеть данного КЦ, совокупность ОУ и АЛ на ПУ образует або­нентскую сеть данного ПУ.

1.2.2 По характеру образования и выделения каналов связи сети связи подразделяются на первичные и вторичные.

Первичная сеть - совокупность типовых физических цепей, типо­вых каналов передачи и сетевых трактов, образованная на базе се­тевых узлов, сетевых станций, оконечных устройств первичной сети и соединяющих их линий передачи. При этом под типовой физичес­кой цепью и типовым каналом понимается физическая цепь и канал передачи, параметры которых соответствуют принятым нормам.

Сетевой тракт - типовой групповой тракт или несколько последо­вательно соединенных типовых групповых трактов с включенной на входе и выходе аппаратурой образования тракта.

Вторичная сеть связи - совокупность линий и каналов связи, об­разованных на базе первичной сети, станций и узлов коммутации или станций и узлов переключений, обеспечивающих определенный вид связи. Фрагмент взаимосвязи первичной и вторичных сетей по­казан на рис. 1.4.

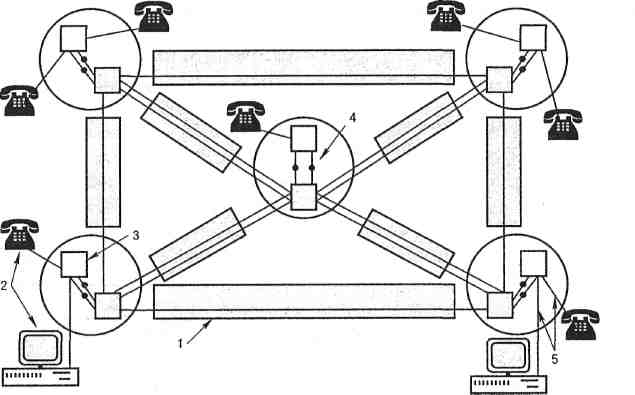

Рис. 1.4. Схема взаимосвязи первичной и вторичной сетей:

1 - система передачи первичной сети, 2 - оконечные пункты вторичных сетей,

3 - узел коммутации вторичных сетей, 4 - точки, обозначающие границы

первичной сети, 5 - абонентские каналы или линии

Главной задачей первичной сети является образование типовых каналов и групповых трактов связи, задача вторичной сети - достав­ка сообщений определенного вида от источника к потребителю.

Способ построения сети определяется принятой системой ком­мутации: долговременной, оперативной или их сочетанием.

1.2.3 По типам коммутации сети подразделяются на коммутируемые, частично коммутируемые и некоммутируемые.

Для коммутируемых и частично коммутируемых сетей связи ха­рактерно использование различных вариантов коммутации.

Долговременной называется коммутация, при которой между дву­мя точками сети устанавливается постоянное соединение.

Оперативной называется коммутация, при которой между двумя точками сети организуется временное соединение.

Сочетание оперативной и долговременной коммутации предпо­лагаемо, что на одних участках информационного направления сети связи может применяться долговременная коммутация, а на других - оперативная.

Коммутируемая сеть связи - это вторичная сеть, обеспечиваю­щая соединение по запросу абонента или в соответствии с заданной программой через канал электросвязи оконечных устройств вторич­ной сети при помощи коммутационных станций и узлов коммутации на время передачи сообщений. Каналы передачи в коммутируе­мых сетях являются каналами общего пользования.

На частично коммутируемых сетях связи предусматривается использование всех систем долговременной и оперативной коммутации. Реально существующие и проектируемые на ближайшую перс­пективу сети связи относятся к классу частично коммутируемых.

К некоммутируемым сетям связи относятся вторичные сети, обес­печивающие долговременные (постоянные и временные) соедине­ния оконечных устройств (терминалов) через канал электросвязи с помощью станций и узлов переключений. К некоммутируемым сетям можно отнести опорную сеть связи.

1.2.4 По оборудованию и условиям размещения сети связи подразде­ляются на мобильные и стационарные. Под мобильными понимают­ся сети связи, элементы которых (КЦ, линейные средства связи) раз­мещаются на транспортной базе и могут перемещаться. Одним из распространенных типов мобильных сетей является полевая сеть связи военного назначения. Стационарные сети связи создают на базе узлов связи, размещенных в стационарных сооружениях. В со­став стационарных сетей при необходимости могут включаться под­вижные элементы, например, при замене на короткое время вышед­ших из строя стационарных элементов, временном расположении абонентов на подвижных объектах, необходимости временного уси­ления определенных элементов сети.

1.2.5 По степени автоматизации сети связи делятся на неавтоматизирован­ные, автоматизированные и автоматические. На неавтоматизированных сетях связи все или подавляющее большинство основных операций вы­полняется человеком. Автоматизированными называются сети, в которых подавляющее число функций по выполнению определенного объема операций осуществляется техническим устройством. Такие сети оце­ниваются по степени автоматизации, которая определяется коэффи­циентом Ка, равным отношению объема операций, выполняемых тех­ническими устройствами, к общему объему выполняемых операций:

где ns - общий объем операций, выполняемых за определенное вре­мя, nа - количество операций, выполняемых автоматами. Возможно определение подобного коэффициента по времени:

где: ta - суммарное время выполнения операций техническими уст­ройствами в течение определенного периода, a ts - суммарное вре­мя выполнения всех операций.

Также может использоваться показатель эффекта введения авто­матов:

где: tн - суммарное время выполнения операций за определенный период на неавтоматизированной сети соответственно.

Автоматические сети предусматривают выполнение всех функций по передаче и коммутации сообщений автоматами.

В настоящее время на сетях общего пользования из-за того, что 60 % оборудования КЦ не отвечает требованиям ЕСЭ, при­меняются смешанные сети связи.

1.2.6 По обслуживаемой территории сети связи разделяют на междугородные, международные, местные (сельские, городские), внутрипроизводственные.

Междугородная сеть связи - сеть связи, обеспечивающая связь между абонентами, находящимися на территории разных субъектов или разных административных районов одного субъекта (кро­ме районов в составе города).

Международная сеть связи - совокупность международных стан­ций и соединяющих их каналов, обеспечивающая международной связью абонентов различных национальных сетей.

Местная сеть связи - сеть электросвязи, образуемая в пределах административной или определенной по иному принципу террито­рии, не относящаяся к региональным сетям связи; местные сети под­разделяются на сельские и городские.

Сельская сеть связи - сеть связи, обеспечивающая телефонную связь на территории сельских административных районов.

Городская сеть связи - сеть, которая обслуживает потребности большого города. Функция городской сети - работа в качестве базовой магистрали для связи локальных сетей всего города.

Внутрипроизводственные сети - сети связи предприятий, учреж­дений и организаций, создаваемые для управления внутрипроизводственной деятельностью, которые не имеют выхода на сеть связи общего пользования.

1.2.7 Разделение сетей связи по охвату территории. В зависимости от обслуживаемой территории сети бывают локальными, корпоративны­ми, сельскими, городскими, местными, внутриобластными, междугородными (магистральными для первичной сети), национальными, меж­дународными, глобальными (территориальными), смешанными.

Локальная сеть связи - сеть связи, расположенная в пределах; некоторой территории (предприятие, фирма и т. д.).

Корпоративная сеть связи - сеть связи, объединяющая сети от­дельных предприятий (фирм, организаций, акционерных обществ и т. п.) в масштабе как одного, так и нескольких государств.

Внутриобластная, или зоновая сеть связи, - междугородная сеть электросвязи в пределах территории одной или нескольких областей.

Магистральная сеть связи - междугородная сеть электросвязи между центром страны и областными.

Национальная сеть связи - сеть связи данной страны, обеспечи­вающая связь между абонентами внутри этой страны и выход на меж­дународную сеть.

Глобальная (территориальная) сеть связи объединяет сети, расположенные в разных географических областях земного шара. Одним из примеров такой сети может быть Internet.

1.2.8 Разделение сетей по роду связи (используемой аппаратуре). По роду связи (используемой аппаратуре) сети связи могут быть подразделены на проводные (кабельные, воздушные, волоконнооптические) и радио сети (радиорелейные, тропосферные, спутниковые, метеорные, ионосферные и т. д.).

1.2.9 Разделение сетей по виду связи. В зависимости от вида связи сети связи подразделяют на телефонные, видеотелефонные, телеграфные, факсимильные, передачи данных, сети звукового и телевизионного вещания.

1.2.10 Разделение сетей по виду передаваемой информации. По виду передаваемой информации различают цифровые, аналоговые и сме­шанные сети связи. Существование смешанных сетей характерно при переходе от аналоговых сетей связи к цифровым.

1.2.11 Разделение сетей по степени защищенности. По этому признаку сети связи делятся на защищенные (сети зашифрованной телефон­ной, зашифрованной телеграфной связи и т. д.) и незащищенные, В свою очередь в защищенных сетях может использоваться аппара­тура гарантированной и временной стойкости.
