Терминальное оборудование поддерживает протоколы SIP или Н.323 в направлении Softswitch для передачи информации сигнализации и управления коммутацией и протоколы RTP/RTCP для передачи пользовательской информации. Для подключения к сети, как правило, применяется Ethernet-интерфейс.

11.3.4. Сервер приложений. Используется для предоставления расширенного списка дополнительных услуг абонентам пакетных сетей или абонентам, получающим доступ в пакетные сети. Серверы приложений предназначены для выполнения функций уровня услуг и управления услугами.

Спецификация выполняемых функций зависит от реализуемой с помощью сервера услуги группы услуг и не может быть сформулирована на абстрактном уровне.

Серверы приложений, как правило, взаимодействуют с оборудованием Softswitch, где задействованы технологии Java, XML, SOAP. Подключение производится в основном с использованием интерфейсов, базирующихся на Ethernet.

11.4. Реализация ССП

Общими задачами ССП, определенными ITU и ETSI, являются разделение функций переноса информации через сеть, а также отделение функций услуг и приложений от собственно связных функций. Таким образом, речь идет о распределенной архитектуре, в которой связь между компонентами осуществляется исключительно через открытые интерфейсы.

11.4.1. Первый пример сетевой конфигурации, предложенный консорциумом IPCC, представлен на рис. 11.5 Элементами изображенной на этом рисунке сети являются Softswitch, сервер приложений AS (Application Server), шлюз между ТфОП и IP-сетью TG (Trunk Gateway), шлюз доступа AG (Access Gateway), шлюз сигнализации SG (Signaling Gateway) и транспортный медиасервер MS (Media Server).

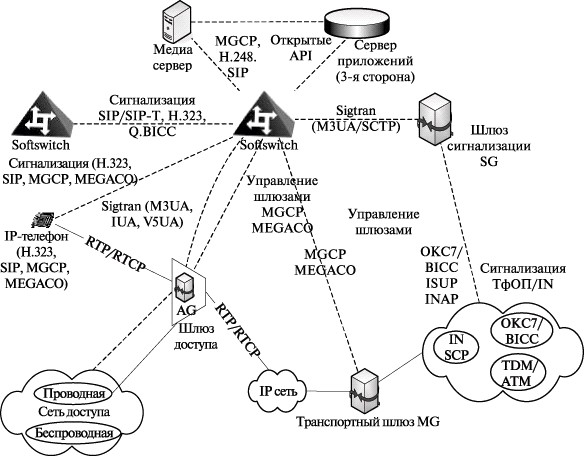

Рис. 11.5. Пример архитектуры ССП

Softswitch в данном примере обрабатывает всю сигнализацию, управляет TG, AG и соответствующим выделением медиаресурсов, а также обеспечивает получение учетной информации. Кроме того, каждый Softswitch взаимодействует с другими Softswitch.

Сервер приложений AS реализует логику услуг. Вызов, который требует дополнительную услугу, либо может быть передан от Softswitch к AS для дальнейшего управления этой услугой, либо сам Softswitch может получать информацию от AS, необходимую для выполнения логики услуги. Сервер приложения AS может сам управлять MS или передать управление им Softswitch.

На транспортный шлюз TG поступают потоки пользовательской (речевой) информации со стороны ТфОП, он преобразует эту информацию в пакеты и передает ее по протоколу IP в сеть с маршрутизацией пакетов, причем делает все это под управлением Softswitch.

Шлюз доступа AG служит интерфейсом между IP-сетью и проводной или беспроводной сетью доступа, передает сигнальную информацию к Softswitch, преобразует пользовательскую информацию и передает ее либо к другому порту этой же IP-сети, либо в другую сеть с коммутацией пакетов, либо к TG для последующей передачи в сеть с коммутацией каналов. Функциональным объектом MG-F в составе AG также управляет Softswitch. Сигнальный шлюз SG обеспечивает доставку сигнальной информации, поступающей со стороны ТфОП, а также перенос сигнальной информации в обратном направлении.

Медиасервер MS может выполнять такие задачи, как, например, передачу записанных объявлений и накопление цифр номера, хотя в большинстве случаев цифры накапливает шлюз AG. Сервером MS может управлять либо Softswitch, либо AS, либо оба этих сетевых элемента.

11.4.2. На рис. 11.6. показан пример сети доступа на базе протокола V5 и ISDN.

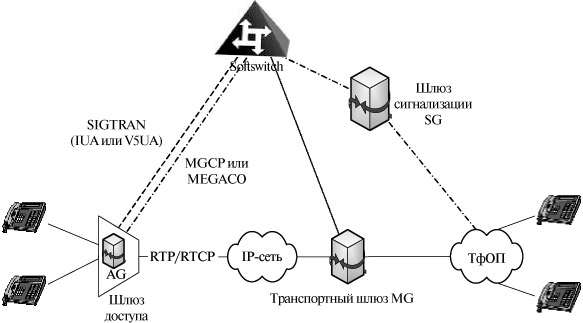

Рис. 11.6. Пример с ISDN и V5

Шлюз доступа AG обменивается сигнальной информацией V5 или ISDN с сетью доступа и является окончанием физического соединения, по которому переносится сигнальная информация V5 или ISDN. Затем он передает эту информацию по IP-сети к Softswitch с помощью протоколов сигнализации SIGTRAN (V5UA или IUA). Речевую информацию AG преобразует в пакетную форму и пересылает ее в виде пакетов устройству, преобразующему пакетированную речь обратно в TDM-форму и затем передающему ее в сеть ТфОП.

11.4.3. На рис. 11.7 показан пример реализации VoIP-сети, использующей сеть доступа с технологий DSL. Обычные аналоговые телефоны и любые устройства локальной сети Ethernet подключаются к устройству интегрированного доступа IAD абонента, которое обрабатывает и передает абонентскую сигнальную информацию по IP-сети или через мультиплексор доступа DSLAM к Softswitch. Что касается речевой информации, то IAD оцифровывает ее, пакетирует и переносит в виде пакетов RTP по IP-сети.

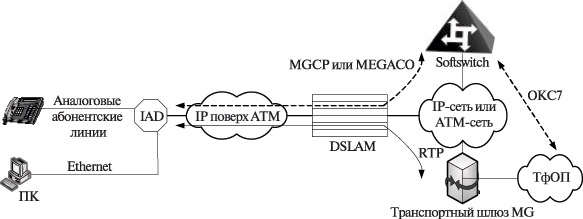

Рис. 11.7. Архитектура ССП с IAD и DSLAM

Эти три примера иллюстрируют базовое свойство сетей ССП – интеграцию передачи речи, данных и видеоинформации, включая объединение оборудования и функциональных возможностей как на уровне опорной сети (Core Network), так и на уровне сети доступа (Access Network).

11.4.4. Взаимодействие Softswitch и ОКС7. Концепция SIGTRAN нацелена на надежный перенос сигнальной информации ОКС7 через IP-сеть. Для этого Softswitch взаимодействует с рядом шлюзов MG, расположенных поблизости от источников и приемников информации в ТфОП (на границах IP-сети). Взаимодействие обычно обеспечивается при наличии по крайней мере двух сигнальных шлюзов SG, в которые включены сигнальные звенья ОКС7. Эта архитектура показана на рис. 11.8, причем в число используемых протоколов входят SCTP, M3UA или M2UA.

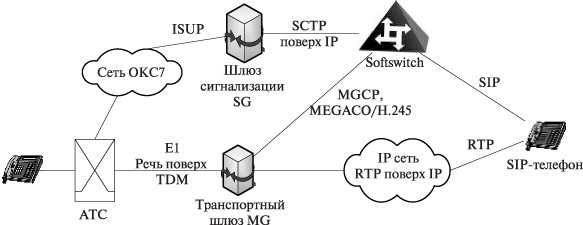

Рис. 11.8. Взаимодействие ОКС7 и архитектуры Softswitch

11.4.5. Оборудование Softswitch в качестве транзитной станции. В зоновых сетях связи, в которых имеется сегмент транспортной сети на базе технологии коммутации пакетов, оборудование Softswitch может использоваться для обеспечения транзита внутризонового трафика в пределах телефонной зоны или для транзита голосового трафика в местной сети связи. При внедрении технологии Softswitch обеспечивается повышение эффективности использования существующей транспортной сети с коммутацией пакетов за счет организации передачи по ней голосового трафика.

Внедрение технологии Softswitch и технологии пакетной коммутации позволяет параллельно существующей инфраструктуре с коммутацией каналов создать сегмент телефонной сети на базе коммутации пакетов. Вначале этот сегмент может использоваться, например, для пропуска пиковой нагрузки или для организации резервных маршрутов. Также это позволяет отказаться от использования устаревших транзитных станций коммутации и заменить их коммутацией пакетов. Кроме того, при строительстве новых станций коммутации передача транзитной нагрузки между ними также может осуществляться по сети с коммутацией пакетов.

К основным преимуществам внедрения технологий пакетной коммутации и технологии Softswitch для организации телефонной нагрузки следует отнести создание сетевой инфраструктуры, которая может стать основой для организации распределенной станции коммутации и платформы для предоставления дополнительных услуг, в том числе для пользователей, подключенных к сети связи по IP. Кроме того, при использовании Softswitch возможно уменьшение числа пунктов сигнализации, включая транзитные пункты, в сети ОКС №7.

11.4.6. Оборудование Softswitch в качестве распределенной оконечной станции коммутации. Оборудование Softswitch может использоваться для подключения сетей абонентского доступа или оконечного (пользовательского) оборудования. Как правило, обеспечивается возможность подключения аналоговых телефонов, ISDN-телефонов, SIP/H.323-телефонов. Оборудование Softswitch большинства производителей позволяет обеспечить подключение по интерфейсу V5.

Функции по управлению вызовом – прием и обработка сигнальной информации, ведение учета стоимости, сбора статистики — обеспечиваются со стороны контроллера управления шлюзами. Функции по коммутации пользовательских соединений обеспечиваются со стороны шлюзов доступа или со стороны оборудования IP-концентраторов в случае SIP/H.323-телефонов.

Оконечные станции коммутации местной сети могут быть заменены оптическими сетями доступа, что дает возможность развивать услуги на базе IP.

К основным преимуществам организации распределенной оконечной станции на базе оборудования Softswitch и технологий коммутации пакетов можно отнести следующие:

расширение перечня предоставляемых дополнительных услуг связи, в том числе за счет возможности предоставления услуг IP-Centrex, конвергированных услуг связи, реализуемых на базе шлюзов Parlay и/или серверов приложений;

возможность создания выносов, которые обеспечивают не только концентрацию абонентских линий, но также высокоскоростной доступ к Интернету и предоставление различных дополнительных и интеллектуальных услуг связи, реализуемых на базе шлюзов Parlay и/или серверов приложений; возможность предоставления пользователям делового сектора услуг передачи голосовой информации с использованием технологий VoIP или VoATM. Эти технологии могут использоваться при организации корпоративных сетей и позволяют за счет реализации в шлюзах алгоритмов компрессии речи уменьшить требуемую полосу пропускания в 1,5-4 раза в зависимости от типа используемого кодека; возможность предоставления пользователям делового сектора услуг VPN; увеличение до необходимого количества точек присоединения для присоединения телефонных сетей взаимодействующих операторов путем установки дополнительных шлюзов; упрощение реализации гибкой тарифной политики. Поскольку оборудование Softswitch базируется на централизованном управлении установлением/разъединением соединений, существует возможность обеспечить применение гибких тарифных планов в отношении абонентов всей сети, построенной на базе оборудования Softswitch, из одной точки.

11.4.7. Оборудование Softswitch в качестве распределенного SSP. Оборудование Softswitch базируется на технологии распределенной коммутации и позволяет организовать распределенный узел коммутации услуг SSP, который обеспечивает доступ пользователей к интеллектуальным услугам, реализованным в существующих SCP. Функция коммутации услуг (SSF) реализуется за счет совместного функционирования шлюзов и контроллера шлюзов (MGC).
