Имеются две категории сетевых окончаний: NT1 и NT2. Функциональный блок NT1 включает в себя основные функции сетевого окончания и обычно представляет собой настенную ко­робку, устанавливаемую оператором сети общего пользования. В функции NT1 входят подача питания к абонентской установке, обеспечение технического обслуживания линии и контроля рабо­чих характеристик, синхронизация, мультиплексирование на пер­вом (физическом) уровне модели взаимодействия открытых сис­тем и разрешение конфликтов доступа.

Функциональный блок NT2 выполняет функции обработки протоколов уровней 2 и 3, мультиплексирования, коммутации и концентрации, а также функции технического обслуживания и некоторые функции уровня 1. В качестве функционального блока NT2 могут выступать УАТС, локальная сеть или терминальный адаптер. Функции NT1 и NT2 могут объединяться в едином физи­ческом оборудовании, обозначаемом просто NT.

На встречной стороне цифровой абонентской линии в АТС устанавливаются линейное окончание LT и станционное оконча­ние ЕТ.

6.4.2 Интерфейсы в опорных точках. Представленная на рис. 6.26 функциональная модель цифро­вой абонентской линии ISDN содержит 4 опорные точки, обозна­чаемые латинскими буквами R, S, Т, U.

Интерфейс в точке R связывает несовместимое с ISDN обо­рудование ТЕ2 с терминальным адаптером ТА. В этой точке могут функционировать синхронные и асинхронные интерфейсы, опре­деленные, в частности, рекомендациями ITU-T серий V и X.

Интерфейс в точке S, известный как интерфейс «пользова­тель—сеть», соединяет ISDN-совместимое терминальное оборудо­вание с сетевым окончанием. Этот интерфейс стандартизован по трем уровням:

уровень 1 (рекомендация 1.430),

уровень 2 (рекомендация Q.921),

уровень 3 (рекомендация Q.931).

Стандартизация S-интерфейса имеет первостепенное значе­ние, так как именно здесь требуется совместимость терминалов и определенная независимость от изготовителя. Для уровня 1 стан­дартизируются следующие атрибуты интерфейса: электрические, функциональные, механические и процедурные. Электрические атрибуты описывают уровни, напряжения, емкость, временные параметры электрических сигналов и др. Функциональные атри­буты описывают функции, выполнение которых должен обеспе­чивать физический интерфейс, такие как управление, синхрони­зация, передача данных. Механические атрибуты описывают раз­меры разъемов, количество и типы проводов для интерфейса. Про­цедурные атрибуты описывают, что должен выполнять интерфейс, и последовательность событий, связанную с передачей сигналов через интерфейс.

В рамках уровня 1, в частности, специфицирован соединитель на базе стандарта ISO 8877. В основном этот соединитель совпадает с теле­фонным соединителем, принятым в Северной Америке, где более популярным является обозначение RJ45. В Европе эти соединители были распространены несколько меньше; например, в Герма­нии использовался собственный, нестандартный соединитель.

Шинная конфигурация базового S-интерфейса согласно стандарту 1.430 имеет одно сетевое окончание, два нагрузочных сопротивления (одно в сетевом окончании, другое — на конце шины) и предусматривает возможность подключения к шине не­которого числа оконечных устройств. К короткой шине можно подключить до 8 терминалов и/или терминальных адаптеров.

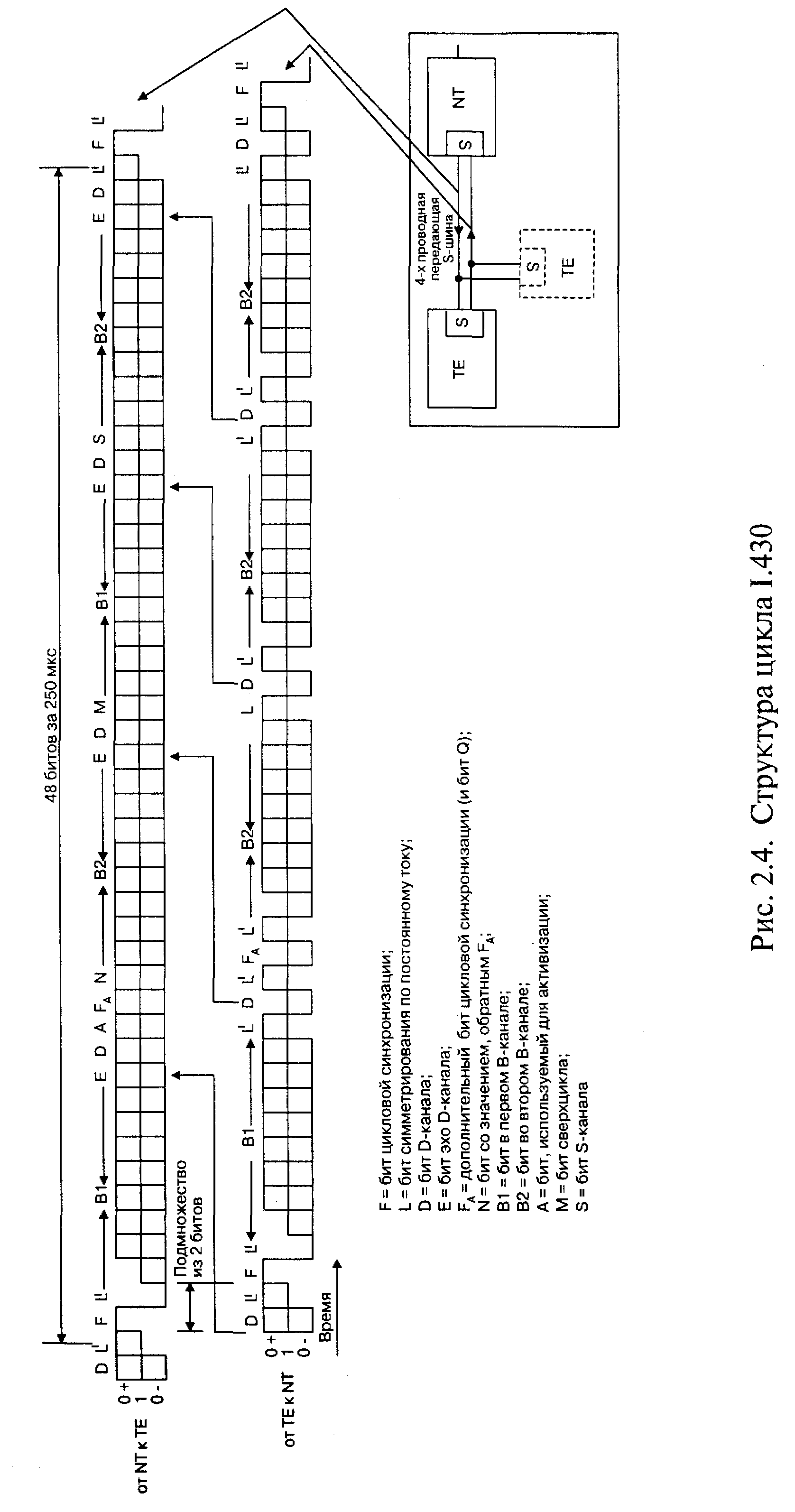

Через интерфейс в точке S, когда он полностью активизиро­ван, происходит непрерывная передача битов в обоих направле­ниях между NT и ТЕ со скоростью 192 Кбит/с. Эти 192 Кбит/с со­ставляют два В-канала по 64 Кбит/с, один D-канал 16 Кбит/с и ресурс 48 Кбит/с для синхронизации циклов и техобслуживания в пределах уровня 1. Структура цикла в точках S и Т приведена на рис. 6.27.

Структура меняется в зависимости от направления передачи между NT и ТЕ, но идентична для конфигурации «точка—точка» и для многоточечной конфигурации. Циклы имеют длину 48 битов и передаются из ТЕ и NT каждые 250 мкс. Первый бит цикла, пе­редаваемого к NT, задерживается на два битовых периода по отно­шению к первому биту цикла, принимаемого от NT.

Цикл длительностью 250 мкс обеспечивает скорость 4000 цик­лов в секунду и скорость передачи 192 Кбит/с (4000*48 = 192000). Однако в каждом цикле имеются 12 служебных битов, поэтому скорость передачи данных пользо­вателя составляет 144 Кбит/с (4000*[48 - 12] = 144000).

Первые два бита цикла — синхронизирующий бит (F) и сим­метрирующий бит (L). Эти биты используются для цикловой син­хронизации. Кроме того, бит L используется в цикле ТЕ для элек­трического симметрирования цикла, а в цикле NT - для электри­ческого симметрирования каждого байта В-канала и каждого бита D-канала. Дополнительный бит цикловой синхронизации (Fa) и бит N (только в цикле NT) также используются в процедурах цик­ловой синхронизации. Бит А (только в цикле NT) используется для активизации и деактивизации ТЕ. Биты эха гарантируют, что тракт свободен перед попыткой передачи со стороны ТЕ.

Интерфейс в точке T. Связывает оборудование пользовате­ля с находящимся в помещении пользователя сетевым оконча­нием NT1.

Интерфейсы в точках Т и S являются источником некоторой путаницы. Строго говоря, S и Т обозначают не интерфейсы, а опор­ные точки. Точка S является точкой подключения терминалов и адаптеров к NT2, а точка Т — точкой подключения NT2 к NT1. Если функции NT2 отсутствуют, эти точки совпадают. Если функ­ции NT2 присутствуют, интерфейсы в обеих точках могут быть идентичны на уровнях 1 и 2. Тем не менее, на уровне 3 они могут различаться в связи с тем, что протоколы сигнализации для ин­терфейса S являются, как правило, протоколами частной (ведом­ственной) сети, в то время как в интерфейсе Т действуют протоко­лы сети общего пользования.

Интерфейс в точке U является интерфейсом между оборудо­ванием NT1 и оборудованием АТС. Точка U не оп­ределена в рекомендациях ITU-T, поскольку форма сигналов в интерфейсе U должна быть согласована с физическими характе­ристиками линий, которые в разных странах отличаются друг от друга. Более веской причиной того, что ITU-T уклонялся от вы­пуска стандарта на U-интерфейс, являлось совпадение корпоративных интересов компаний, выпускающих оборудование связи, и операторов сетей связи. Телекоммуникаци­онные корпорации лоббировали принятие уже разработанных ими различных стандартов для U-интерфейса, и некоторые телефон­ные операторы тоже не

хотели введения такого стандарта — его отсутствие позволяло зарабатывать на арендной плате за абонент­ское оборудование на дальнем конце линии.

U-интерфейс в ITU-T не определен. Рекомендация G.961 содержит лишь общие требования к цифровой системе передачи при базовом доступе ISDN по металличе­ским линиям связи и содержит шесть приложений, в которых да­ются подробные определения альтернативных систем передачи:

MMS 43, модифицированный код мониторинга с эхокомпенсацией, где 4 бита отображаются в три троичных символа с линейной скоростью передачи символов 120 Кбод; 2В1Q, четырехуровневый код с эхокомпенсацией, где два дво­ичных бита отображаются в один четверичный символ с ли­нейной скоростью передачи символов 80 Кбод; AMI, биполярный код с эхокомпенсацией и линейной ско­ростью передачи символов 160 Кбод; AMI, с попеременным чередованием направления передачи (пинг-понг) и линейной скоростью передачи символов 320 Кбод; двоичный двухфазный код, с использованием эхокомпенсации с линейной скоростью передачи символов 160 Кбод; SU 32, подстановочный безусловный код ЗВ2Т с компенса­цией эха и линейной скоростью передачи символов 108 Кбод.

В границах Европы имеется возможность выпуска европей­ского стандарта, базирующегося либо на системе 2В1Q, исполь­зуемой в Великобритании, либо на MMS43, используемой в Гер­мании и Франции.

Цифро­вая передача, обеспечивающая базовый доступ ISDN, возможна почти на всех существующих парах медных проводов сети абонент­ского доступа. Основным параметром является расстояние от телефонной станции до терминала абонента. Если терминал расположен отно­сительно близко к коммутационному оборудованию ISDN, вме­сто U-интерфейса можно применить S-интерфейс. Он является 4-проводным и не требует сетевого окончания. Максимальная дли­на абонентской проводки, когда в точке S или Т подключается толь­ко один терминал ТЕ1 или терминальный адаптер ТА, составляет приблизительно 1 км. К короткой пассивной шине длиной до 100-200 м могут подключаться до 8 терминалов. В случае, если рас­стояние между самими терминалами ограничено величиной по­рядка 25-50 м, терминалы могут группироваться на конце длин­ной пассивной шины (до 1 км). Пассивная шина может использо­ваться для соединения «точка—точка» или «точка—группа точек» (соединение NT и нескольких ТЕ в вещательном режиме), но не может обеспечить более одного соединения «точка—точка» одно­временно.

При расстоянии между телефонной станцией и абонентским оборудованием менее 3 км применяется U-интерфейс с использо­ванием метода «пинг-понг», а при расстоянии до 8 км — U-интер­фейс с эхокомпенсацией.

Опорная точка V была определена относительно недавно и в настоящий момент все еще остается предметом стан­дартизации. Эта точка находится между оборудованием линейно­го окончания (LT) на станционном конце абонентской линии и станционным окончанием (ЕТ). Цель введения стандарта в этой точке — предоставление возможности совместного использования коммутационное оборудование разных производителей с различ­ными системами абонентского доступа, включая беспроводные линии связи, а также оптико-волоконные линии и кабели с мед­ными жилами.

6.4.3. Пользовательский доступ ISDN. К настоящему времени определены два вида пользователь­ского доступа ISDN: базовый доступ и первичный доступ. Базо­вый доступ предоставляет пользователю два канала 64 Кбит/с, на­званных каналами В, и один канал 16 Кбит/с, названный каналом D; общая «информационная» скорость передачи составляет 144 Кбит/с. Каналы В независимы, обычно они используются для услуг коммутации каналов, полупостоянных соединений и пакет­ной коммутации; канал D используется только для услуг пакетной коммутации и сигнализации между пользователем и сетью. Базо­вый доступ 2B+D был спроектирован таким образом, чтобы ре­сурс передачи по существующим медным парам проводов ГТС мог давать пользователю значительно более широкий диапазон услуг, чем это возможно в аналоговой сети абонентского доступа.

Первичный доступ (доступ на первичной скорости) — это доступ на скорости передачи 2 Мбит/с, который предоставляет 30 каналов В со скоростью 64 Кбит/с каждый плюс канал D со ско­ростью 64 Кбит/с. Первичный доступ может также предоставлять каналы со скоростью 384 Кбит/с, называемые каналами Н0, или единственный канал на скорости 1920 Кбит/с, называемый H12.
