В некоторых случаях акустические сигналы могут быть ис­пользованы для обозначения отдельных этапов установления соединения, например, для включения вспомогательной аппаратуры при введении до­полнительных услуг.

6.3.7        Информационные акустические сигналы абонентов с аналоговым
доступом передаются в виде тональных сигналов (зуммерных и индукторных)
и фраз автоинформатора (механического голоса).

Состав информационных сигналов (акустических и оптических), необходимый абонентам и телефонистам приведен в Табл.6.3.

Последовательность сигналов, передаваемых по абонентским линиям для различных абонентских установок при декадном на­боре, приведена на рис. 6.20 и 6.21.

Таблица 6.3 - Информационные акустические сигналы, необходимые абонентам, в течение автоматической междугородной и внутризоновой связи


Отсутствуют свободные приборы или промежуточные пути на сво­ей, транзитной или входящей ме­ждугородных станциях

Занято

Выбранное направление выклю­чено из автоматического обслу­живания

Вызывайте телефониста

Отсутствуют свободные СЛМ на входящей АМТС:

-        для абонентов, телефон кото­рых принадлежит категории 1, 2, 5, 6, 7, 8, 9, 10

-        для абонентов, телефон кото­рых принадлежит категории 4:

1)        при соединении с линией
ожидания

2)        при отсутствии свободных
линий ожидания

Занято

Занято

Ждите

Отсутствуют свободные СЛМ местной сети

Занято

Абонентская линия занята мест­ным или междугородным соеди­нением или недоступна

Занято

Абонентская линия свободна

Контроль посылки вызова

(одновременно вы­зываемому абонен­ту, посылается ин­дукторный вызов)

Ответ

Прекращение сиг­нала "Контроль по­сылки вызова"

Отбой

Занято

-

Примечание 1. Допускается передача сигнала "Ответ станции" (АМТС) после набора "национального префикса" от АТС (УЗСЛ) при работе по ОКС-7 и при передаче сигналов управления методом "импульсный пакет". Б этом случае сигнал "Ответ станции" от АМТС не передается.

Примечание 2. При взаимодействии автоматической телефонной стан­ции квазиэлектронной, электронной (АТСКЭ, Э) с АМТС-5, УЗСЛ, в котором есть промежуточный регистр, декадный набор должен переда­ваться от АТС в сторону АМТС, УЗСЛ только после получения акусти­ческого сигнала "Ответ станции" (АМТС).


На всех стадиях разговора (за исключением платного разго­вора с местного таксофона, требующего переполюсовки) обеспе­чивается следующая полярность проводов абонентской линии: ми­нус на проводе «а» и плюс на проводе «б». При работе с местными таксофонами полярность линейных проводов (за исключением выхода на бесплатные спецслужбы 01,02,03) соответствует рис. 6.21.

НЕ нашли? Не то? Что вы ищете?

При взаимодействии АТС с таксофонами местной сети мо­гут обеспечиваться следующие дополнительные функции:

    - переполюсовка напряжения на линейных проводах при от­вете вызываемого абонента для всех типов таксофонов мест­ной телефонной сети;

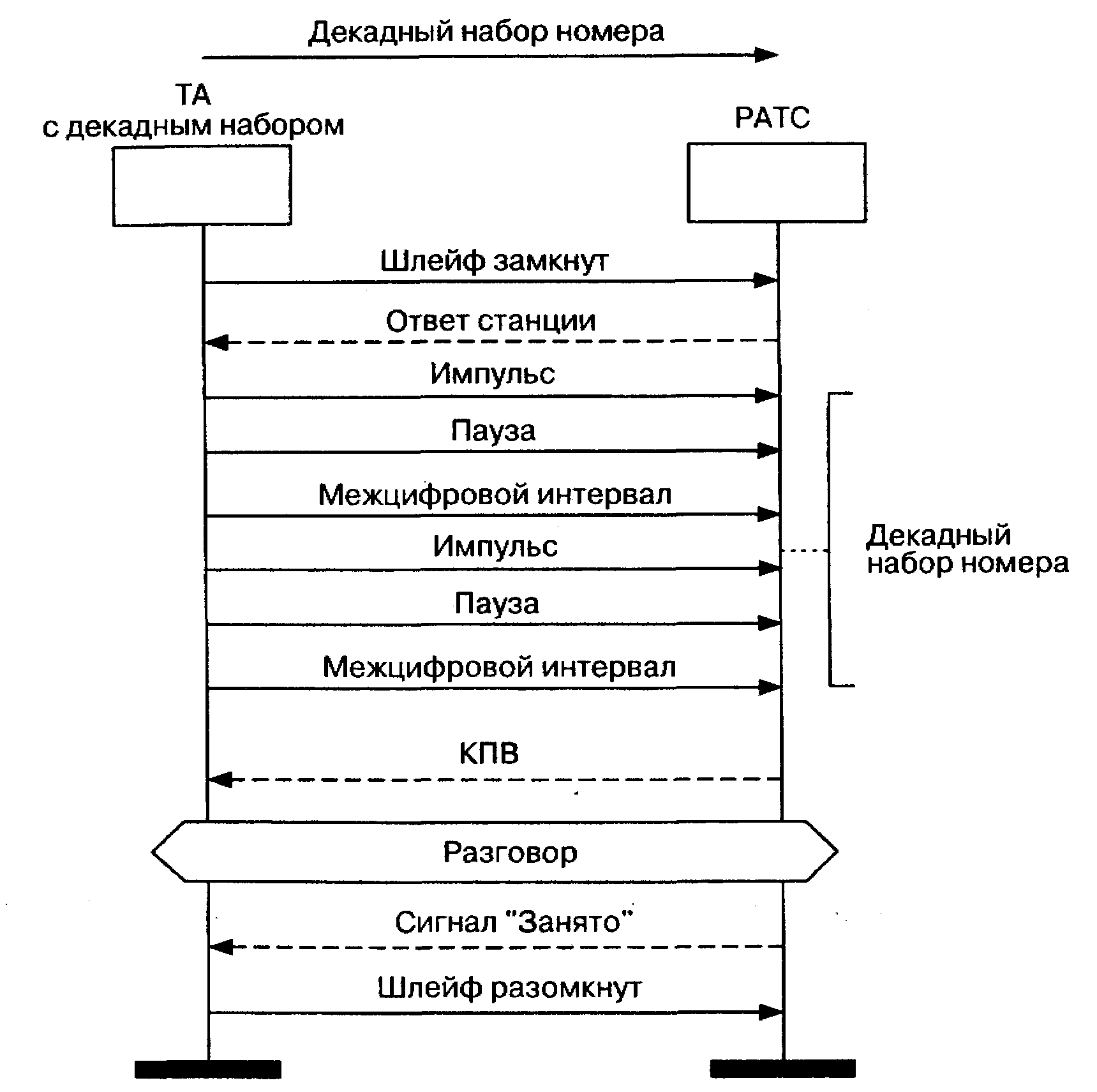

Рис. 6.20. Сигнализация по абонентским линиям

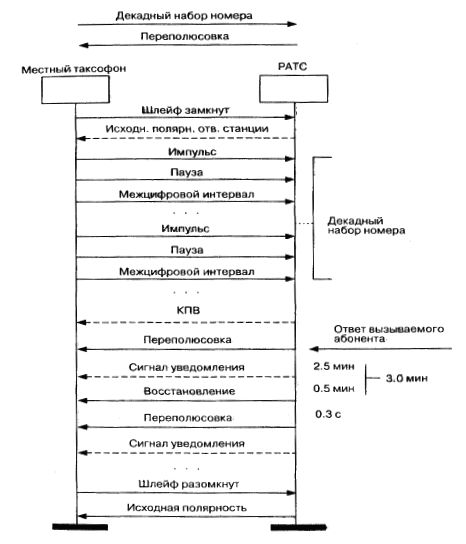

Рис. 6.21. Сигнализация по абонентским линиям.
Местный таксофон. Декадный набор номера. Переполюсовка


    предупредительный сигнал за (30±2) с до окончания опла­ченного периода для таксофонов местной телефонной сети при ограничении времени разговора от АТС. Параметры этого предупредительного сигнала: частота (1400±20) Гц, длитель­ность посылки (1.0±0.1) с, длительность паузы (1.0±0.1) с, ко­личество посылок 2—3, уровень на выходе АТС от —4 до 0 дБ; кратковременное восстановление исходной полярности на­пряжения на линейных проводах длительностью (300±50) мс по окончании оплаченного периода и повторная переполю­совка для обеспечения доплаты (для телефонов местной свя­зи с возможностью продления времени разговора и ограни­чения разговора по сигналам от АТС). По мере внедрения современных цифровых АТС в телефон­ных сетях Российской Федерации постепенно распространяется многочастотный способ передачи сигналов набора номера, обо­значаемый английской аббревиатурой DTMF (Dual-Tone Multiple-Frequency). Иногда для наименования этой системы передачи сиг­налов набора используется другой англоязычный термин — Touch-Tone. Такой способ был разработан в 1960 г., но реальное его рас­пространение началось с 80-х годов.

При этом способе передачи сигналов управления каждый многочастотный сигнал цифры номера состоит из двух тональных сигналов в соответствии с рекомендацией Q.23 ITU-T «Техниче­ские особенности телефонных аппаратов с тастатурным набором номера». Согласно этой рекомендации частоты в так называемой нижней частотной группе равны 697,770, 852, и 941 Гц, а частоты в так называемой верхней частотной группе равны 1209,1336,1477, 1633 Гц.

Частоты DTMF подобраны негармонически. Это означает, что частоты не имеют отличного от 1 целого общего делителя. На­пример, частоты 1200 и 1600 Гц — гармоники частоты 400 Гц (3*400= 1200 и 4*400= 1600), а частоты 697 и 770 Гц – негармонические. Каждый сигнал содержит две частоты: одна выбирается из нижней, а вторая — из верхней группы частот.

Соответствие между передаваемой информацией и частота­ми приведено на рис. 6.22.

Уровень передачи в двухчастотной посылке, измеренный на нагрузке 600 Ом, составляет: для нижней группы частот — минус 6 дБмО+2 дБ, для верхней группы частот — минус 3 дБмО+2 дБ. Уровень частоты верхней группы частот в суммарном сигнале на 2± 1 дБ превышает уровень частоты нижней группы. Суммарный уровень всех частотных составляющих высшего порядка, по край­ней мере, на 20 дБ ниже уровня частоты нижней группы.

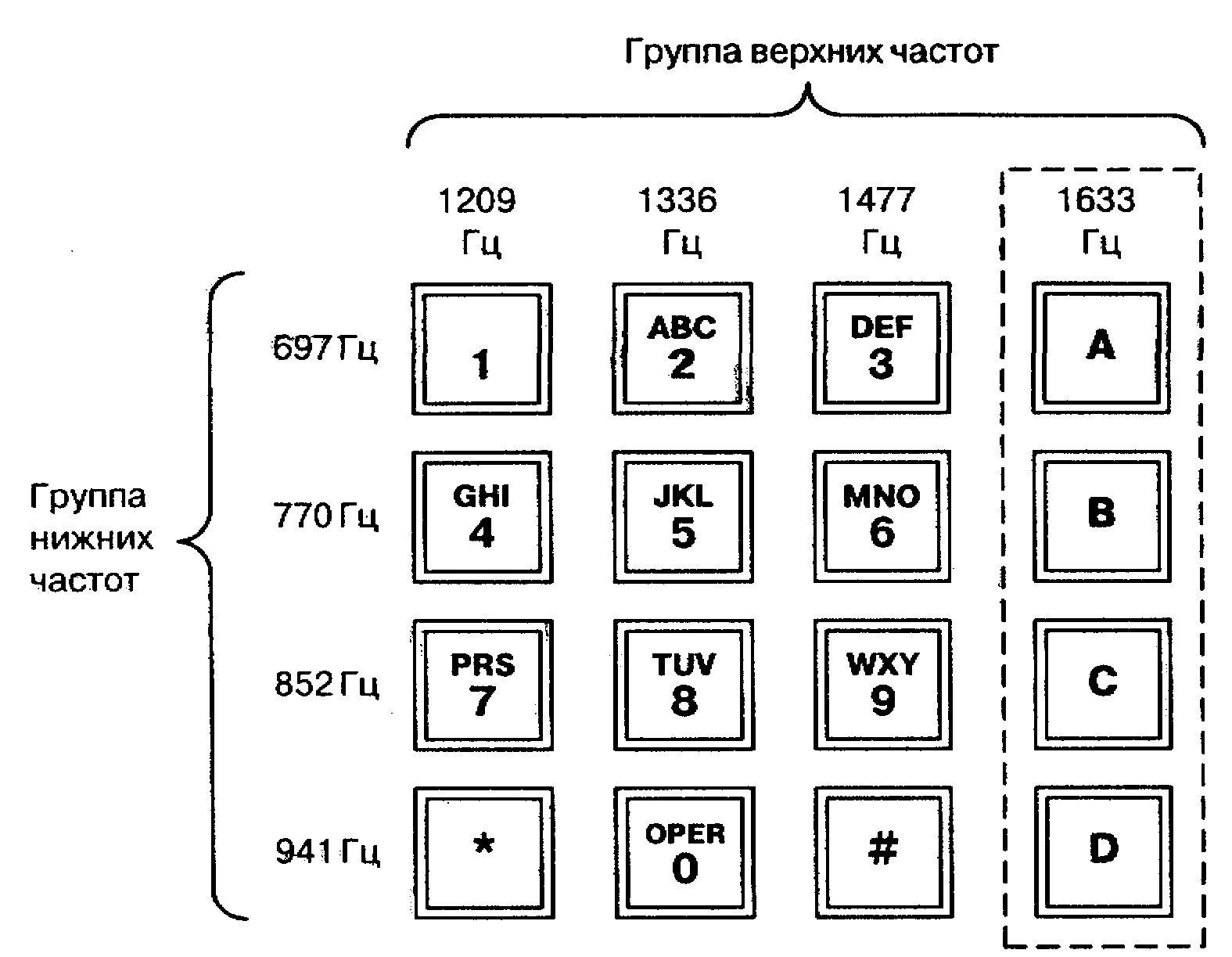

Рис. 6.22. Частотный способ набора номера

Условия, при которых должен осуществляться нормальный прием сигналов, следующие: наличие в сигнале двух частот, одна из которых выбрана из нижней группы, а два сигнала принимают­ся как отдельные, если длительность паузы между ними равна 40 мс или более.

Абонентская сигнализация при частотном способе набора для различных абонентских устройств приведена на рис. 6.23-6.24.

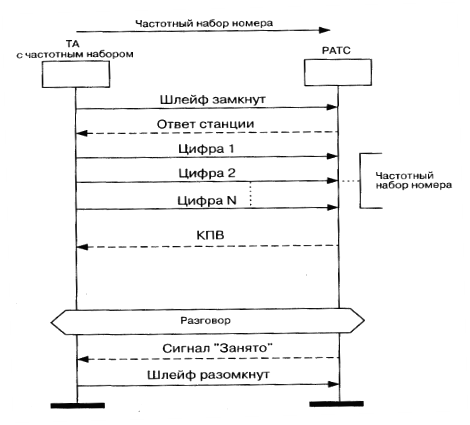

Рис. 6.23. Сигнализация по абонентским линиям. Частотный набор номера

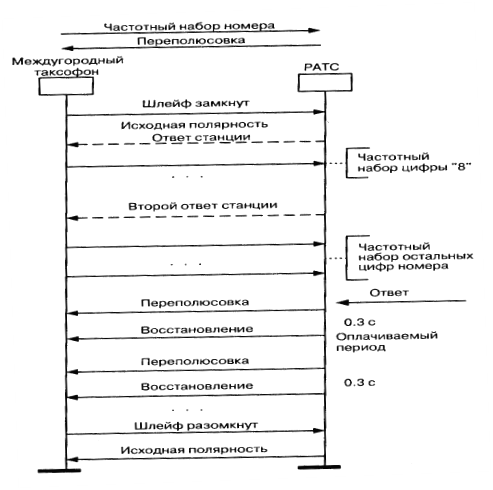

Рис. 6.24. Сигнализация по абонентским линиям
(частотный набор номера, междугородный таксофон)


6.4 Система сигнализации по цифровым абонентским линиям

6.4.1. Абонентские линии ISDN. Основная ориентация цифровых абонентских линий ISDN — базовый доступ по двум В-каналам, каждый на скорости 64 Кбит/с, и одному D-каналу на скорости 16 Кбит/с.

Термин ISDN (Integrated Services Digital Network) возник в 70-х годах в Bell Telephone Laboratories и впервые был упомянут в списке терминов Оранжевой книги МККТТ. В следующих цвет­ных книгах МККТТ, а затем ITU-T опубликованы рекомендации серии I, структура которых представлена на рис. 6.25. Рекоменда­ции описывают концепцию, сетевые и пользовательские аспекты, интерфейсы и услуги ISDN. Основная работа по стандартизации ISDN выполнена Исследовательской комиссией 18 МККТТ, во­просы сигнализации и коммутации ISDN разрабатывались Иссле­довательской комиссией 11, а аспекты передачи данных ISDN в свете общей проблематики сетей передачи данных рассматрива­лись Исследовательской комиссией 7.

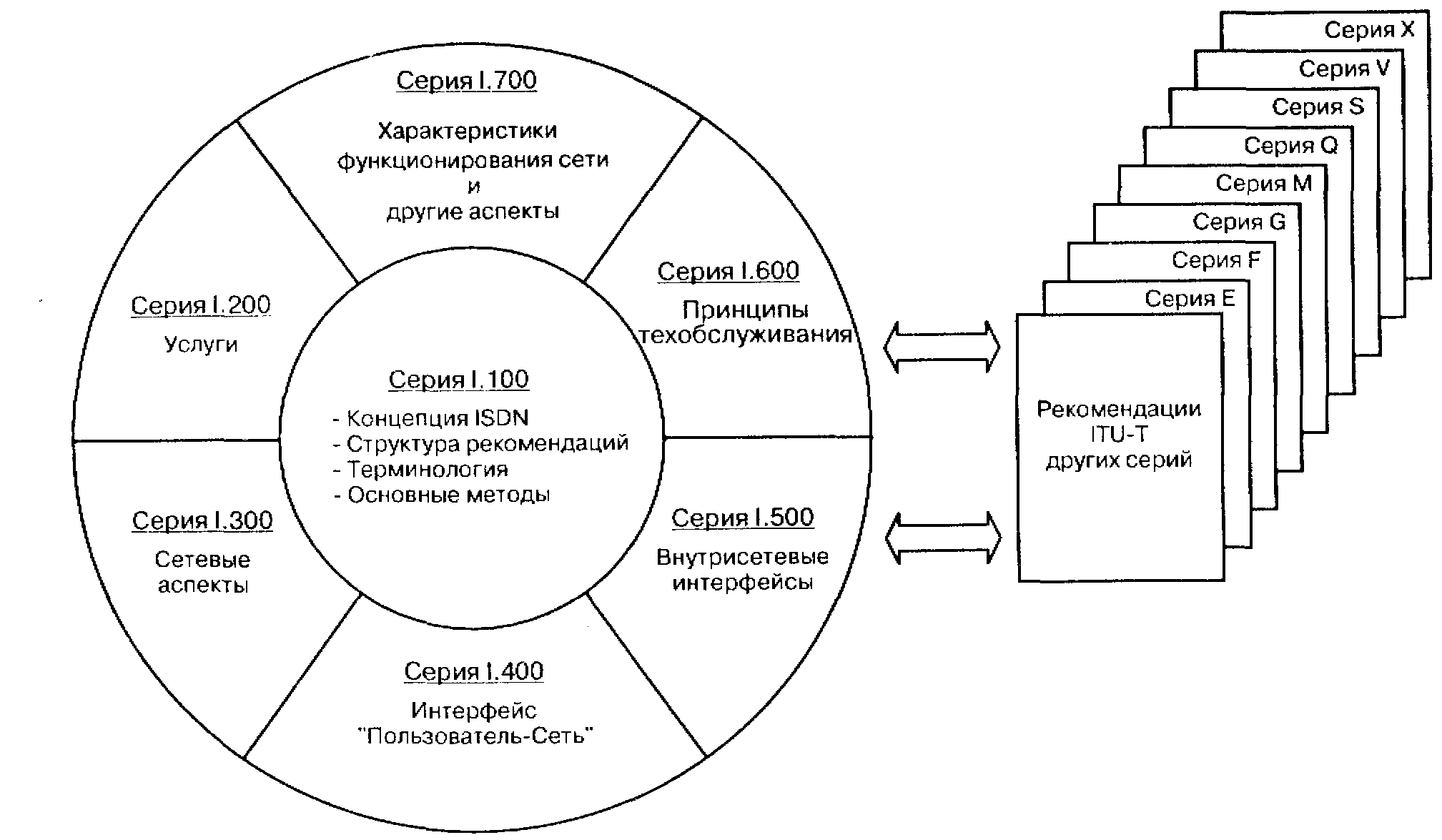

Рис. 6.25. Структура рекомендаций ITU-T серии I

       На русском языке эквивалентом термина ISDN является аббревиатура ЦСИО (цифро­вая сеть интегрального обслуживания), хотя в литературе можно встретить термины «цифровая сеть с интеграцией услуг», «цифро­вая сеть с интеграцией служб (ЦСИС)» и др.

Разработка ISDN продолжалась так долго, что распростра­нились другие расшифровки аббревиатуры ISDN: «It Still Does Nothing» (она до сих пор ничего не делает), «I Still Don't know» (я все еще не знаю, что это) или «I Still Don't Need it» (мне это пока ненужно).

ITU-T произвольно определил следующие функциональные груп­пы абонентских устройств ISDN (рис. 6.26):

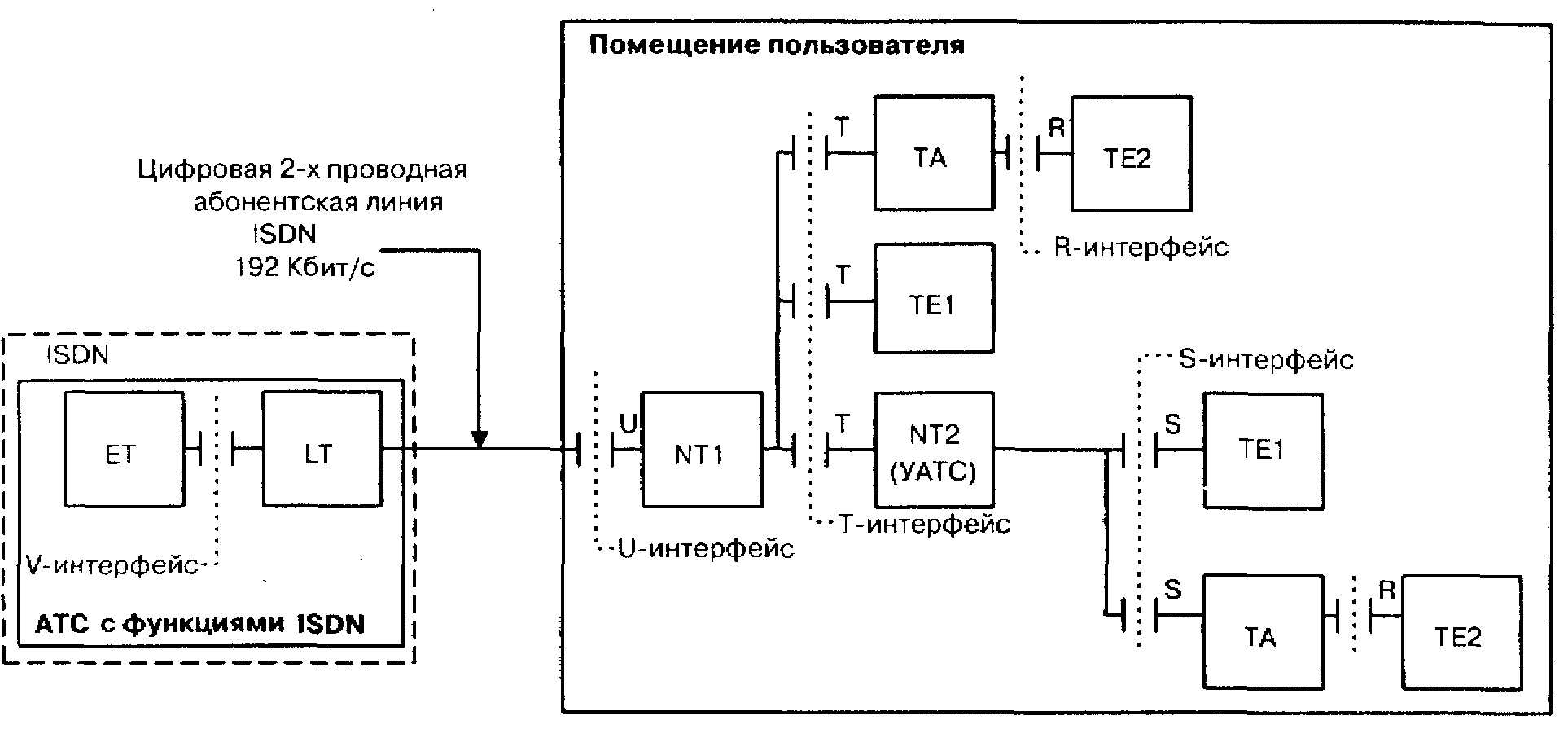

Рис. 6.26. Абонентское оборудование и интерфейсы ISDN

ТЕ1 — терминал ISDN, ТЕ2 — несовместимый с ISDN терминал,

ТА —  терминальный адаптер для подключения несовмести­мых с ISDN терминалов, NT1 — сетевое окончание уровня 1, NT2 — сетевое окончание уровней 2,3.

Терминалы ТЕ-1 полностью совместимы со стандартами ISDN и подключаются к этой сети через четырехпроводный ин­терфейс, в котором по принципу временного разделения органи­зованы 3 канала, обозначаемые как В, В, D (или 2B+D). В-каналы имеют пропускную способность 64 Кбит/с, а пропускная способ­ность D-канала составляет 16 Кбит/с.

Такой интерфейс называет­ся базовым (BRI — basic rate interface). ISDN предусматривает под­ключение к одному интерфейсу 2B+D до 8 терминалов ТЕ1.

Терминалы ТЕ-2 несовместимы с ISDN и требуют наличия устройства сопряжения, известного как терминальный адаптер ТА (terminal adapter). ТА преобразует сигналы других стандартов, на­пример, RS-422, EIA-232 или V.35 в стандарт ISDN. Необходимость интеграции этого оборудования с физическими интерфейсами се­рии V или EIA обусловлена экономическими соображениями, по­скольку многие компании вложили достаточно много денег в те­лекоммуникационное оборудование других, отличных от ISDN стандартов. Имеются ТА для подключения 25-контактных разъе­мов интерфейсов RS-232C, 34-контактных разъемов широкополос­ных модемов V.35,15-контактных разъемов интерфейсов сетей пе­редачи данных Х.20, Х.21, Х.22, интерфейсов RS-449, RS-410 и т. д. Оборудование ТА может устанавливаться не только на правах внеш­него модема, но и в качестве встраиваемого в ТЕ2 слота.
