1 КЛАССИФИКАЦИЯ СЕТЕЙ ЭЛЕКТРОСВЯЗИ

1.1 Понятие о сети электросвязи и ее составных частях.

Создание системы для любого вида электросвязи предполагает организацию канала электросвязи между пунктами передачи и при­ема сообщения. Совокупность этих каналов образует сеть электро­связи, где функции подключения определенных абонентских уст­ройств выполняет специальная аппаратура коммутации, позволяю­щая образовать тракт для передачи электрических сигналов.

Таким образом, сеть электросвязи представляет собой совокуп­ность оконечных устройств, коммутационных центров и связываю­щих их линий и каналов связи.

В сеть электросвязи входят:

пользователи (абоненты, клиенты), являющиеся источниками и потребителями информации. Они создают и воспринимают пото­ки сообщений и, как правило, определяют требования по доставке и обработке информации, выбору вида связи (телефонной, телеграф­ной, вещания и т. д.) и получению различных услуг (видов обслужи­вания) с соблюдением определенного качества; пункты связи

а) абонентские пункты (АП), содержащие аппаратуру ввода и выво­да информации в сеть электросвязи (а иногда хранения и обработки). Они находятся в постоянном пользовании определенных абонентов;

б) пункты информационного обслуживания (ПИО) - справочные службы, различные вычислительные центры (ВЦ), банки данных, биб­лиотеки и другие пункты коллективного пользования, обеспечиваю­щие сбор, обработку, хранение и выдачу информации и предостав­ление пользователям других услуг, связанных с информационным обеспечением;

каналы связи, объединенные в линии связи, которые обеспечи­вают передачу сообщений между отдельными пунктами сети; сетевые станции, обеспечивающие образование и предостав­ление вторичным сетям типовых физических цепей, типовых кана­лов передачи и сетевых трактов, а также их транзит;

-узлы:

а)        сетевые узлы (СУ), обеспечивающие образование и перераспределение сетевых трактов, типовых каналов передачи и типовых физических цепей, а также предоставление их вторичным сетям и потребителям;

б)        коммутационные узлы (КУ) для распределения (переключения)
каналов, пакетов или сообщений;

- система управления, обеспечивающая нормальное функционирование и развитие сети электросвязи и взаимоотношения с пользователями.

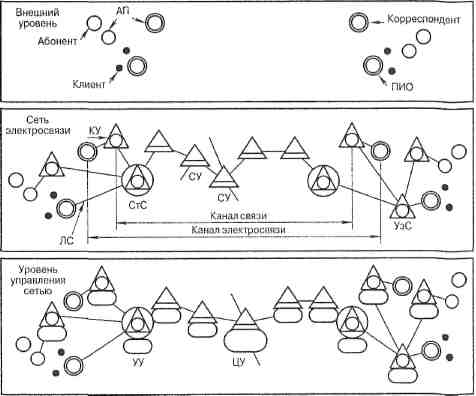

Рис. 1.1 Гипотетическая трехуровневая структура сети связи

С точки зрения системного анализа сеть электросвязи можно представить тремя уровнями (рис. 1.1):

первый - внешний уровень, включающий абонентов (клиентов), АП и ПИО, в пределах которого проходит формирование сообщений для передачи в сети электросвязи; второй - собственно сеть электросвязи, включающая линии свя­зи (ЛС), каналы связи (КС), станции связи (СтС) и узлы связи (УзС), обеспечивающие передачу, распределение и коммутацию сообще­ний между АП (ПИО) абонентов и корреспондентов; третий - элементы управления сетью, включающие устройства управления (УУ) узлов, центры управления (ЦУ) и всю администрацию.

Пользователи распределены по территории в соответствии с распо­ложением хозяйственных, промышленных и других производствен­ных объектов, объектов культуры и жилого фонда. Плотность пользо­вателей (их число на 1 км2 площади) меняется в значительных пре­делах и является наибольшей в крупных городах.

Экономические, культурные, личные и другие связи между отдель­ными пользователями и их коллективами, предприятиями и районами страны определяют потребность в передаче сообщений между око­нечными или абонентскими пунктами, обслуживающими соответству­ющих пользователей, а также между узлами, объединяющими абонент­ские пункты (АП) какого-либо населенного пункта или района (региона). Потребность в передаче сообщений может быть оценена потоками сообщений в единицу времени и выражена в битах, числе знаков (букв, цифр), телеграмм, страниц и других показателях, характеризующих объем сообщения. На практике удобнее бывает определять потреб­ность в передаче сообщения временем передачи, временем занятия типового канала (в часо-занятиях) или необходимым числом каналов. Исходя из местоположения пользователей и создаваемых ими нагрузок, определяются местоположения оконечных пунктов, кото­рые могут содержать аппаратуру ввода и вывода информации (теле­фонные или телеграфные аппараты, радиоприемники, телевизоры, дисплеи, датчики и т. д.). Эти пункты также могут включать в себя раз­личные устройства для хранения и обработки информации, комму­тационные устройства, если к ОП подключено несколько каналов, а также каналообразующую аппаратуру. Оконечный пункт характери­зуется типом аппаратуры ввода и вывода (видом связи: телефон, телеграф и т. д.), наличием обслуживающего персонала и дополни­тельного оборудования, пропускной способностью, временем дей­ствия, стоимостью и областью обслуживания (индивидуальный абонент, квартира, предприятие, город и т. д.). Оконечный пункт, обслу­живающий одного абонента, называют абонентским пунктом.

Пункты информационного обслуживания подразделяются по их назначению (справочная телефонов, бюро заказов билетов, инфор­мационный пункт по какой-либо отрасли, вычислительный центр (ВЦ), обрабатывающий экономическую информацию, и т. д.). В зависимо­сти от объемов передаваемой информации ПИО может иметь один или несколько каналов, соединяющих его с сетью электросвязи, а также у него могут быть абоненты или выносные ОП, соединенные с ним прямыми каналами. В сети ПИО могут рассматриваться как ис­точники информации (ИИ) и потребители информации (ПИ), а также как элементы сети, поскольку создаваемые ими потоки сообщений циркулируют только по сети.

Распределение информации (сообщений) осуществляется двумя способами: на сетевых узлах кроссированием (долговременным со­единением) отдельных каналов или линейных трактов для образова­ния прямых каналов между несмежными пунктами, а на коммутаци­онных узлах - в соответствии с адресом каждого сообщения.

Линии связи (кабельные, радиорелейные, радио-, спутниковые и т. д.), по которым передаются сообщения, характеризуются емко­стью V (числом каналов ТЧ), или суммарной пропускной способнос­тью всех каналов. Разделение каналов в линии может осуществлять­ся по пространству, частоте или времени. Основной особенностью линий связи является то, что увеличение их пропускной способности (емкости) приводит к снижению затрат на один канал связи обратно пропорционально корню квадратному от емкости. При укрупнении пучков каналов выигрыш получается не только за счет снижения зат­рат на каналы, но и вследствие того, что при объединении нагрузок повышается степень использования каналов и станционного обору­дования.

Совокупность пучков, узлов и соединяющих их линий (каналов) образует структуру (конфигурацию) сети, определяющую возмож­ность осуществления связи между отдельными пунктами и возмож­ные пути передачи сообщений. Для увеличения надежности сети она строится так, чтобы между отдельными узлами было несколько (обыч­но 2 или 3) независимых путей.

Система управления сетью обеспечивает поддержание в рабочем (исправном) состоянии технических средств, доставку сообщений по адресу, распределение каналов между вторичными сетями (потре­бителями), распределение потоков сообщений, планирование и развитие сети, строительство, материально-техническое обеспечение, подготовку кадров, регулирование отношений с пользователями.

1.2. Классификация сетей электросвязи

В настоящее время в эксплуатации находится большое количе­ство сетей связи, различающихся по нескольким признакам, одни из которых определяют место этих сетей в системе связи, другие - прин­ципы их построения и характер функционирования, третьи - эконо­мический или иного рода эффект, получаемый от их применения. Чем больше классификационных признаков используется при описании конкретной сети связи, тем полнее эта сеть может быть охарактери­зована.

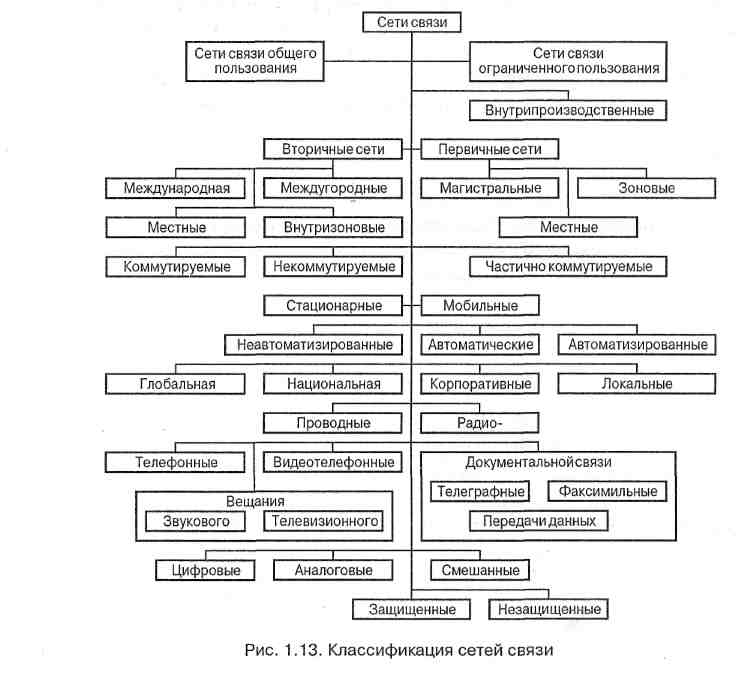

Сети связи классифицируются по назначению, характеру образования и выделения каналов, типам коммутации, по оборудованию и условиям размещения, степени автоматизации. Рассмотрим более подробно классификационные признаки сетей связи (рис. 1.2).

1.2.1. По назначению сети связи делятся на две большие группы: сети связи общего пользования и сети связи ограниченного пользования.

Сеть связи общего пользования создается для обеспечения услугами связи населения, различных учреждений, предприятий и организаций.

При построении сетей связи ограниченного пользования реали­зуются специфические требования, обусловленные характером де­ятельности того или иного ведомства, в интересах которого созда­ется данная сеть, а также предусматривается возможность выхода абонентов в сеть общего пользования. К таким сетям относятся сети внутренней связи и сети дальней связи.

Сеть внутренней связи развертывается на пункте управления (ПУ) и обеспечивает обмен сообщениями между абонентами данного пун­кта управления. Основными элементами данной сети являются коммутационные центры внутренней связи (КЦВС), связывающие их соединительные линии (СЛ), абонентские оконечные устройства и абонентские линии (рис. 1.3, а).

Сеть дальней связи относится к одной системе связи, разверты­вается на территории функционирования данной системы и обеспе­чивает обмен сообщениями между абонентами различных пунктов управления (рис. 1.3, б).

а)        б)

Рис. 1.3. Варианты структур сети связи:

1 - коммутационные центры внутренней связи, 2 - соединительные линии,

3 - абонентские оконечные устройства, 4 - абонентские линии,

5 - коммутационный центр дальней связи, 6 - канал дальней связи,

7 - линии привязки, 8 - транзитный коммутационный центр
