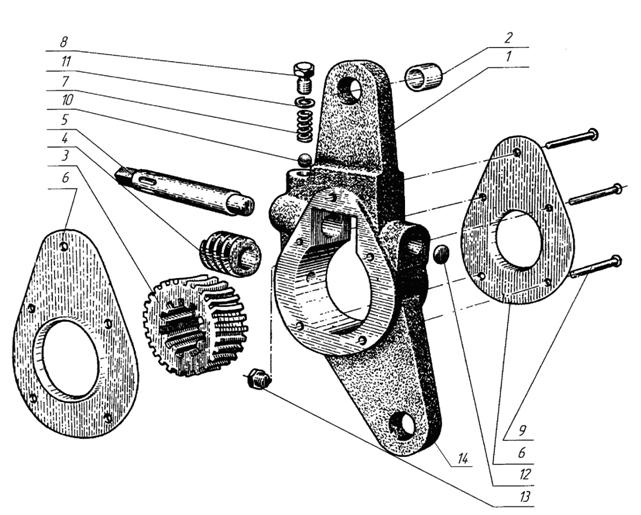

36 Рычаг регулировочный
Поз. | Обозначение | Кол-во | Наименование |
1 | 8 | 1 | Корпус регулировочного рычага |
2 | 9 | 1 | Втулка |
3 | 0 | 1 | Шестерня червячная |
4 | 1 | 1 | Червяк |
5 | 2 | 1 | Ось червяка |
6 | 3 | 2 | Крышка корпуса регулировочного рычага |
7 | 4 | 1 | Пружина фиксатора червяка |
8 | 5 | 1 | Фиксатор |
9 | 853653 | 5 | Заклепка |
10 | - | 1 | Шарик 7,938-100 ГОСТ 3722-81 |
11 | 1/05168/77 | 1 | Шайба пружинная 10 |
12 | 1/05186/01 | 1 | Заглушка 16 |
13 | 864006 | 1 | Масленка 1.3.06 ГОСТ |
14 | 37 | 1 | Ушко (приварено к 8) |

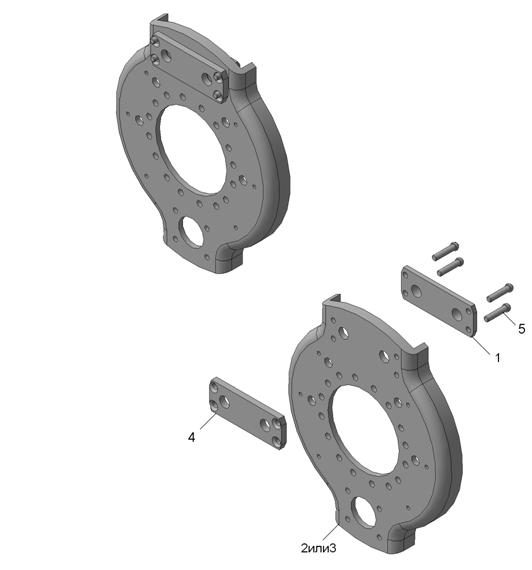

12 Суппорт тормоза в сборе
13
Поз. | Обозначение | Кол-во | Наименование | |
012 | 013 | Сборочные единицы | ||
1 | 18-01 | 1 | 1 | Кронштейн осей колодок |
Детали | ||||
2 | 14 | 1 | Суппорт заднего тормоза | |
3 | 15 | 1 | Суппорт заднего тормоза | |
4 | 17 | 1 | 1 | Пластина усилительная суппорта |
Стандартные изделия | ||||
5 | 257047-П | 4 | 4 | Заклепка с потайной головкой 10х45 ГОСТ |

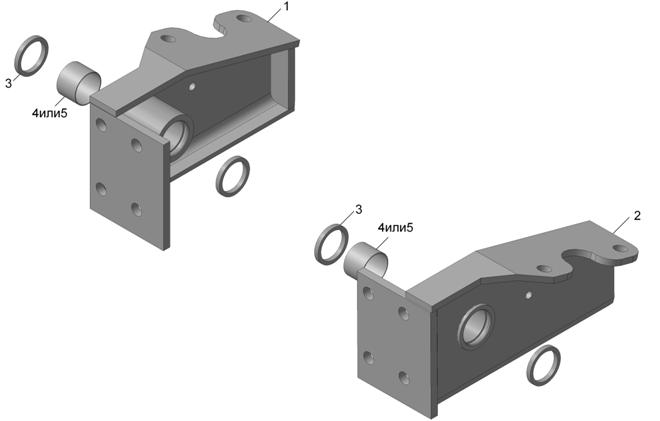

20-10 Кронштейн правый с втулкой
21-10 Кронштейн левый с втулкой
Поз. | Обозначение | Кол-во | Наименование | |
120-10 | 121-10 | Сборочные единицы | ||
1 | 24-10 | 1 | Кронштейн | |
2 | 25-10 | 1 | Кронштейн | |
3 | 17 | 1 | 1 | Кольцо уплотнительное |
4 | 26 | 1 | 1 | Втулка допускается замена на поз.5 |
5 | 6 | 1 | 1 | Втулка взамен поз.4 |
28 Опора разжимного кулака
Поз. | Обозначение | Кол-во | Наименование | Description |
Pos. | Designation | Qty | ||
1 | 29-01 | 1 | Опора разжимного кулака допускается замена на поз.4 | |
2 | 17 | 2 | Кольцо уплотнительное в сборе | |
3 | 26 | 1 | Втулка допускается замена на поз.5 | |
4 | 29 | 1 | Опора кулака взамен поз.1 | |
5 | 26 | 1 | Втулка взамен поз.3 |
|
