2-2

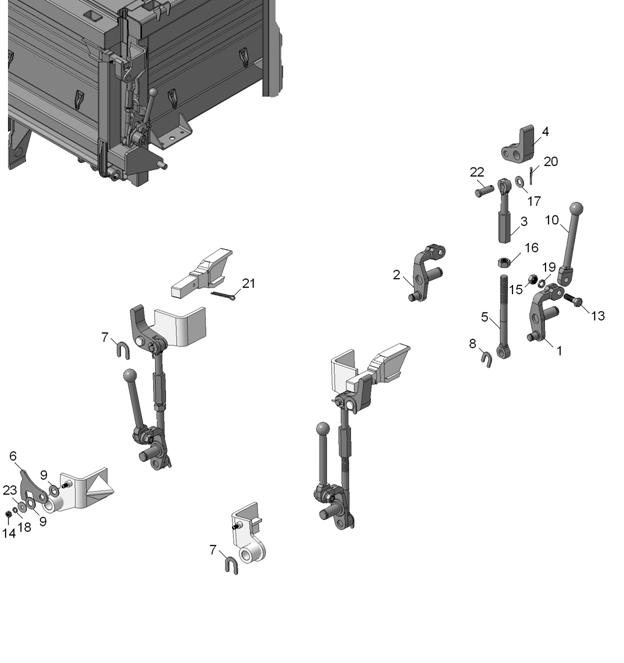

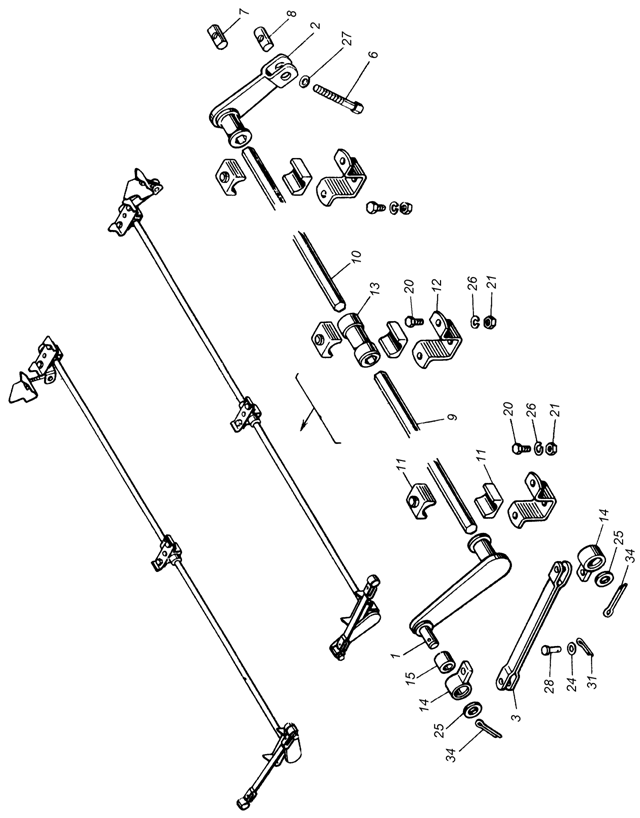

32 Установка запоров боковых бортов
Поз | Обозначение | Кол-во | Наименование |
1 | 30 | 2 | Рычаг правый |
2 | 31 | 2 | Рычаг левый |
3 | 00 | 4 | Тяга верхняя |
4 | 18 | 4 | Крюк запора |
5 | 10 | 4 | Тяга нижняя |
6 | 32 | 4 | Фиксатор |
7 | 38 | 8 | Шайба оси крюка |
8 | 44 | 4 | Шайба оси нижней тяги |
9 | 52 | 8 | Шайба фиксатора |
10 | 54 | 4 | Рукоятка рычага |
13 | 1/55406/21 | 4 | Болт М12х1,25-6gх40 |
14 | 1/61008/11 | 4 | Гайка М8-6Н |
15 | 1/61015/11 | 4 | Гайка М12х1,25-6Н |
16 | 1/21641/11 | 4 | Гайка М16х1,5-6Н |
17 | 1/05201/01 | 4 | Шайба плоская 14х26 |
18 | 1/05166/70 | 4 | Шайба пружинная 8 |
19 | 1/05170/70 | 4 | Шайба пружинная 12 |
20 | 1/07969/01 | 4 | Шплинт разводной 4х25 |
21 | 1/07974/01 | 4 | Шплинт разводной 5х40 |
22 | 260110 | 4 | Палец 14х40 ОСТ 37.001.163-75 |
23 | 1/26470/01 | 4 | Шайба плоская 8х25 |
Сборочные единицы и детали белого цвета приварены к бортам
2-2

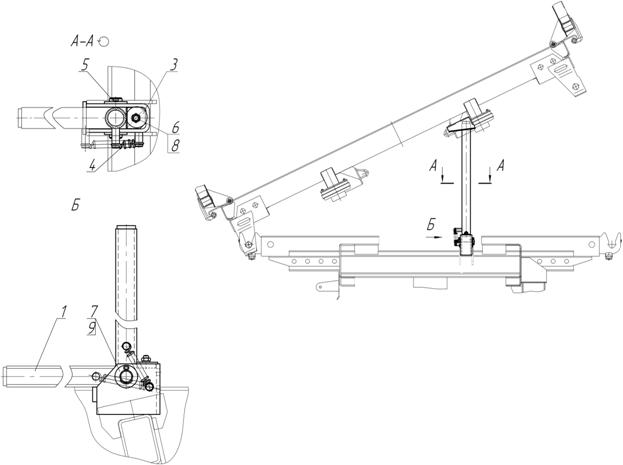

0 Установка упора
Поз | Обозначение | Кол-во | Наименование |
Сборочные единицы | |||
1 | 40 | 1 | Упор |
Детали | |||
3 | 6 | 1 | Шайба |
4 | 9 | 1 | Пружина |
5 | 81 | 1 | Ось упора |
Стандартные изделия | |||
6 | 1/61036/11 | 1 | Гайка низкая М12х1,25-6Н |
7 | 1/05208/01 | 2 | Шайба плоская 30,6х54 ГОСТ |
8 | 1/05170/70 | 1 | Шайба пружинная 12 |
9 | 1/07350/01 | 2 | Шплинт разводной 4,7х50 |

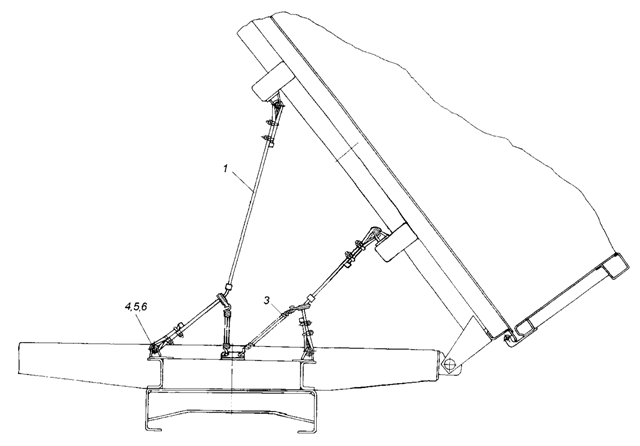

60 Установка канатов
Поз | Обозначение | Кол-во | Наименование |
Сборочные единицы | |||
1 | 10-10 | 2 | Канат ограничения |
Детали | |||
3 | 1 | 2 | Пружина |
4 | 50 | 4 | Палец |
Стандартные изделия | |||
5 | 1/05204/01 | 8 | Шайба плоская 20х35 |
6 | 1/07985/01 | 8 | Шплинт разводной 6х40 |
|
