Каталог деталей и сборочных единиц на прицеп-самосвал НЕФАЗ-8560 (стр. 22 )

2-2

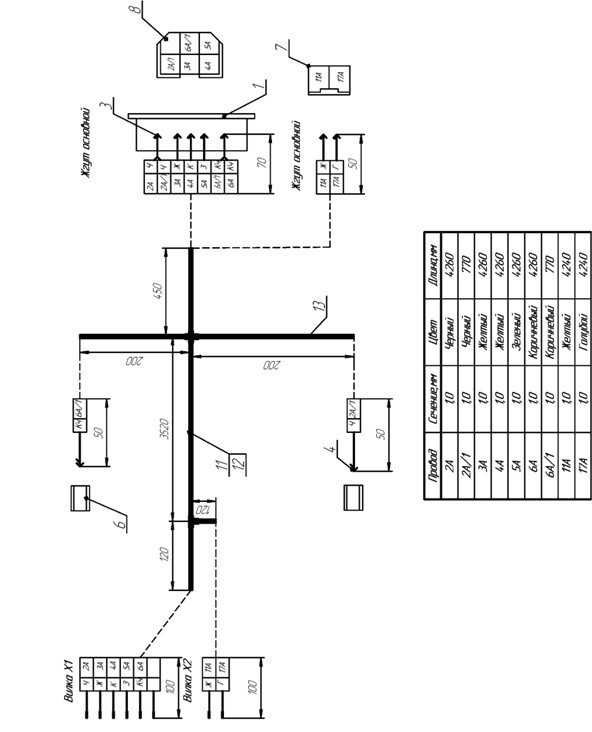

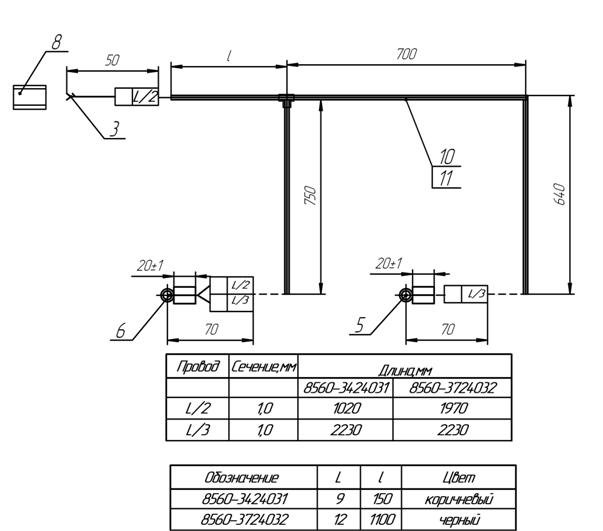

1 Пучок проводов контурных огней

2

Поз.	Обозначение	Кол-во	Наименование
		031	032	Стандартные изделия
3	45 7	1	1	Гнездо 03-6,3-12 ОСТ 37.003.032-88
5	45 7	1	1	Наконечник ф 4,2 ОСТ 37.003.040-81
6	45 7	1	1	Наконечник ф 4,2 ОСТ 37.003.040-81
8	45 7	1	1	Колодка гнездовая 02-6,3-01 ОСТ 37.003.032-88
				Материалы
10				Провод ПГВА-1,0-Кч ТУ 16.К
11				Труба гофрированная для электропроводок ТГА-СП 9 ТУ
		1		L = 150 мм
			1	L = 1100 мм
		1	1	L = 750 мм
		1	1	L = 1340 мм

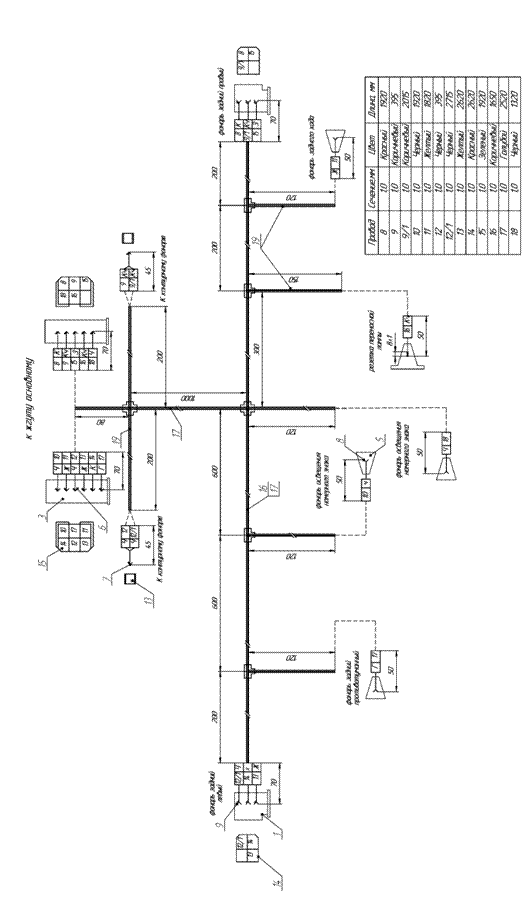

9 Пучок проводов задних фонарей

Поз.	Обозначение	Кол-во	Наименование
			Детали
1	7	2	Чехол защитный
3	7	2	Чехол защитный
5	9	4	Чехол защитный
			Стандартные изделия
6	45 7	11	Штырь 03-6,3-12 ОСТ 37.003.032-88
7	45 7	2	Штырь 03-6,3-13 ОСТ 37.003.032-88
8	45 7	4	Гнездо 02-6,3-12 ОСТ 37.003.032-88
9	45 7	6	Гнездо 03-6,3-12 ОСТ 37.003.032-88
13	45 7	2	Колодка штыревая 02-6,3-01 ОСТ 37.003.032-88
14	45 7	2	Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88
15	45 7	2	Колодка штыревая 02-6,3-06 ОСТ 37.003.032-88
			Материалы
16	-	1	Провод ПГВА-1,0-К ТУ 16.К
17	-	1,98п. м	Труба гофрированная для электропроводок ТГА-СП-20 ТУ Ø20
18	-	1,2п. м.	Труба гофрированная для электропроводок ТГА-СП-12 ТУ Ø12
19	-	1,03п. м.	Труба гофрированная для электропроводок ТГА-СП-9 ТУ Ø9
	-	330мм	Трубка 305 ТВ-40,4 белая сорт 1 ГОСТ
	-	80гр	Лента поливинилхлоридная, цвет черный, ГОСТ
	-	5гр	Вазелин ГОСТ 3582-84

1-2

2-2

8 Жгут проводов боковых габаритных фонарей

9

Поз.	Обозначение	Кол-во	Наименование
			Детали
1	15	1	Чехол защитный двухклеммовый
			Стандартные изделия
4	45 7	1	Гнездо 02-6,3-12 ОСТ 37.003.032-88
5	45 7	3	Гнездо 02-6,3-13 ОСТ 37.003.032-88
6	45 7	1	Гнездо 03-6,3-12 ОСТ 37.003.032-88
7	45 7	1	Колодка гнездовая 02-6,3-01 ОСТ 37.003.032-88
			Материалы
10	35 5	1	Провод ПГВА-0,5 ТУ 16-к
11	-		Труба гофрированная для электропроводок ТГА-СП-9 ТУ
			L=670 мм
			L=100 мм
			L=900 мм
			L=500 мм
			L=1650 мм
			L=3340 мм
	-	20гр	Лента поливинилхлоридная, цвет черный, ГОСТ
	-	135мм	Трубка 305 ТВ-40,4 белая сорт 1 ГОСТ
	-	2гр	Вазелин ГОСТ 3582-84

1-2
