Каталог деталей и сборочных единиц на прицеп-самосвал НЕФАЗ-8560 (стр. 9 )

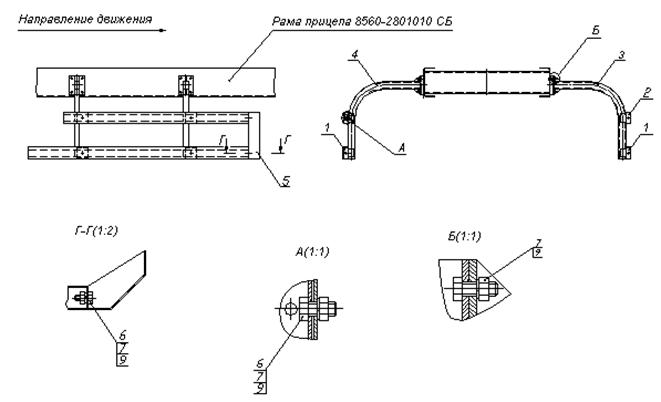

0-10 Установка боковой защиты

Поз.	Обозначение	Кол-во	Наименование
			Сборочные единицы
1	1-10	3	Балка в сборе
2	2-10	1	Балка в сборе
3	6-10	2	Кронштейн ограждения правый
4	7-10	2	Кронштейн ограждения левый
5	0	2	Стойка в сборе
			Стандартные изделия
6	1/59705/21	12	Болт М10х1,25-6gх20 ГОСТ 7798-70
7	1/21647/11	28	Гайка Е М10х1,25-6Н
9	1/05168/70	28	Шайба пруж. 10,2 ГОСТ 6402-70

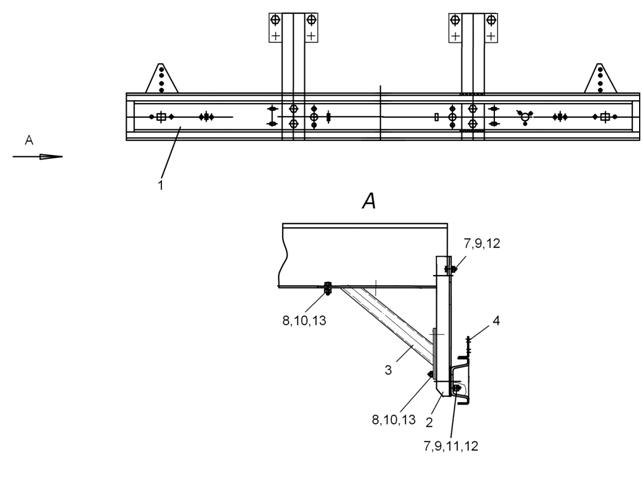

0 Установка бампера безопасности

Поз.	Обозначение	Кол-во	Наименование
			Сборочные единицы
			Сборочные единицы
1	20	1	Буфер
2	40-30	2	Стойка
3	50-30	2	Подкос
			Детали
4	19	2	Кронштейн
			Стандартные изделия
7	1/14223/31	12	Болт М14х1,5-6gх30
8	1/13762/21	8	Болт М16х1,5-6gх35 ГОСТ 7798-70
9	1/21640/11	12	Гайка Е М14х1,5-6Н
10	1/21641/11	8	Гайка Е М16х1,5-6Н
11	1/05201/01	8	Шайба плоская 14х26
12	1/05171/73	12	Шайба пружинная 14
13	1/05172/70	8	Шайба пружинная 16

1 Установка поворотной тележки

1(02)

1(03)

2001(05)

1С(06)

Поз.	Обозначение	Кол-во	Наименование
		-	02	03	05	06	Сборочные единицы
1	0	1					Тележка передняя
1	0		1				Тележка передняя (см.0)
1	0			1			Тележка передняя (см.0)
1	2010				1		Тележка передняя
1	0					1	Тележка передняя (см.0)
							Детали
4	0	8	8	8	8	8	Болт специальный допускается замена на поз.12
6	1	4	4	4	4	4	Болт специальный
7	2	Кол-во и место устанавливать по необходимости	Прокладка регулировочная
8	3	Кол-во и место устанавливать по необходимости	Прокладка регулировочная (см.2)
			Стандартные изделия
12	1/59844/21	8	8	8	8	8	Болт М18х1,5-6gх55 взамен поз.4
14	1/21642/21	12	12	12	12	12	Гайка Е М18х1,5-6Н
16	1/05173/73	12	12	12	12	12	Шайба пружинная 18

3 Установка поворотной тележки
