2-3
3-3

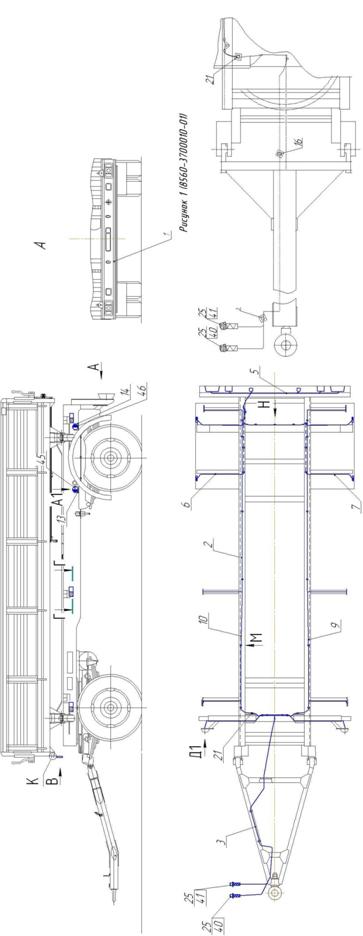

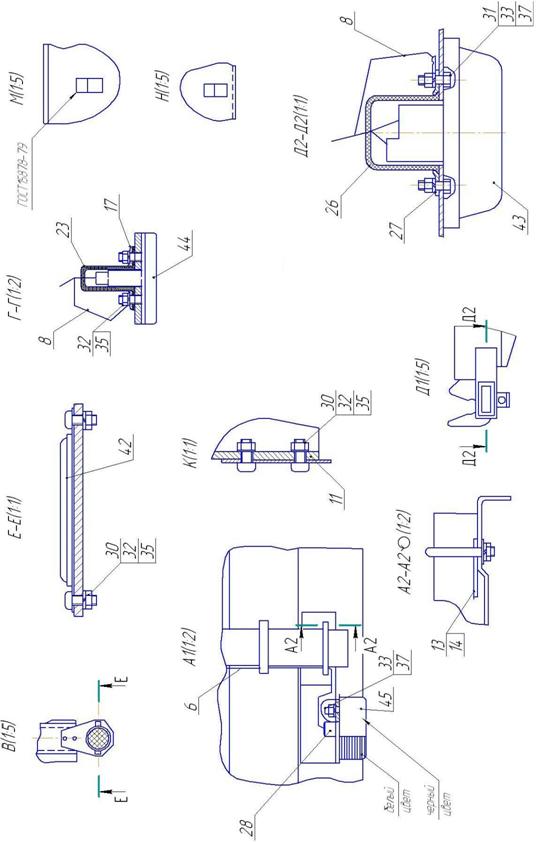

0 Установка задних фонарей
Поз. | Обозначение | Кол-во | Наименование |
Детали | |||
1 | 1 | 2 | Накладка |
3 | 36 | 1 | Накладка |
5 | 6 | 1 | Кольцо нажимное розетки двухполюсной |
7 | 5 | 2 | Накладка |
Стандартные изделия | |||
10 | 1/33004/01 | 3 | Винт ТС с крестообразным шлицем М5-6gx45 |
12 | 1/32742/01 | 4 | Винт ТС с крестообразным шлицем М5-6gx16 |
14 | 1/58964/01 | 7 | Гайка ЕМ5-6Н |
15 | 1/58962/01 | 10 | Гайка ЕМ6-6Н |
16 | 1/68008/11 | 1 | Гайка ЕМ8-6Н |
18 | 1/11954/70 | 7 | Шайба пружинная 5 |
19 | 1/05164/70 | 10 | Шайба пружинная 6 |
20 | 1/05166/70 | 1 | Шайба пружинная 8 |
Прочие изделия | |||
22 | 2 | Световозвращатель ФП 401 Б ТУ 37.003.079-80 допускается замена на UT 150 | |
23 | 2 | Фонарь задний ФП 132 АБ ТУ 37.003.675-78 допускается замена на ФП 1308-02 левый 1 шт, ФП130Г-02 правый -1 шт | |
24 | 2 | Фонарь освещения номерного знака ФП 134 Б ТУ 37.003.675-78 | |
25 | 1 | Фонарь задний противотуманный 241.3716 ТУ 37.003.1104-82 допускается замена на 2 | |
26 | 1 | Фонарь света заднего хода 211.3711 ТУ 37.003.675-82 допускается замена на ФП 135Г | |
27 | 1 | Розетка двухполюсная ПС 400 ТУ 37.003.228-78 |

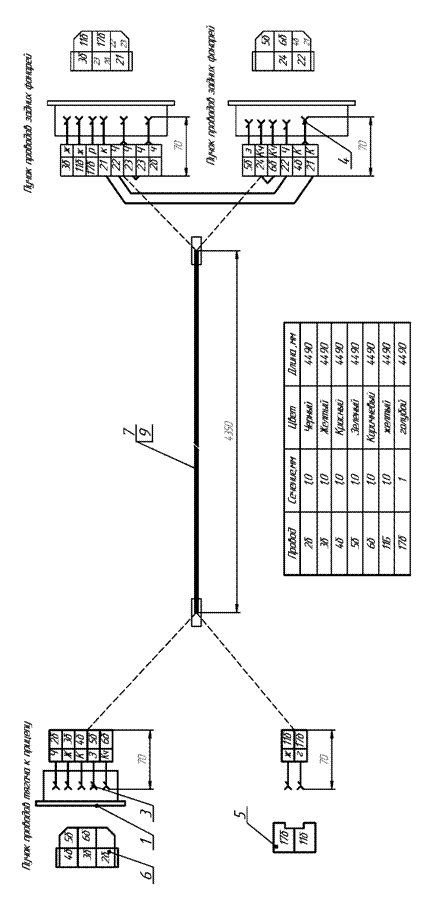

0 Жгут основной
Поз. | Обозначение | Кол-во | Наименование |
Детали | |||
1 | 6 | 3 | Чехол защитный |
Стандартные изделия | |||
3 | 45 7 | 15 | Гнездо 03-6,3-12 ОСТ 37.003.032-88 |
4 | 45 7 | 3 | Гнездо 03-6,3-13 ОСТ 37.003.032-88 |
5 | 45 7 | 1 | Колодка гнездовая 02-6,3-02 ОСТ 37.003.032-88 |
6 | 45 7 | 3 | Колодка гнездовая 02-6,3-06 ОСТ 37.003.032-88 |
Материалы | |||
7 | 35 5 | 4490 мм | Провод ПГВА-1,0-Ч ТУ 16.К |
8980 мм | Провод ПГВА-1,0-Ж ТУ 16.К | ||
4490 мм | Провод ПГВА-1,0-К ТУ 16.К | ||
4490 мм | Провод ПГВА-1,0-З ТУ 16.К | ||
4490 мм | Провод ПГВА-1,0-Кч ТУ 16.К | ||
4490 мм | Провод ПГВА-1,0-Г ТУ 16.К | ||
9 | 4350мм | Труба гофрированная ТГА-СП-Ø20 ТУ 9064-01 |
1-2
2-2
1 Пучок проводов от тягача к прицепу
Поз. | Обозначение | Кол-во | Наименование |
Детали | |||
1 | 7 | 1 | Чехол защитный |
Стандартные изделия | |||
3 | 45 7 | 7 | Штырь 03-6,3-12 ОСТ 37.003.032-88 |
4 | 45 7 | 2 | Штырь 03-6,3-13 ОСТ 37.003.032-88 допускается замена на |
6 | 45 7 | 2 | Колодка штырьевая 02-6,3-01 ОСТ 37.003.032-88 |
7 | 45 7 | 1 | Колодка штырьевая 02-6,3-02 ОСТ 37.003.032-88 |
8 | 45 7 | 1 | Колодка штырьевая 02-6,3-06 ОСТ 37.003.032-88 |
Материалы | |||
11 | 11400 мм | Провод ПВАМбс-1,0-Б ТУ 16.К | |
5300мм | Провод ПВАМбс-1,0-Ч ТУ 16.К | ||
13650 мм | Провод ПВАМбс-1,0-Ж ТУ 16.К | ||
4550 мм | Провод ПВАМбс-1,0-З ТУ 16.К | ||
5200 мм | Провод ПВАМбс-1,0-Кч ТУ 16.К | ||
4550 мм | Провод ПВАМбс-1,0-Г ТУ 16.К | ||
12 | 4100 мм | Труба гофрированная для электропроводок ТГА-СП-16 ТУ | |
13 | 520 мм | Труба гофрированная для электропроводок ТГА-СП 9 ТУ |
1-2
|
