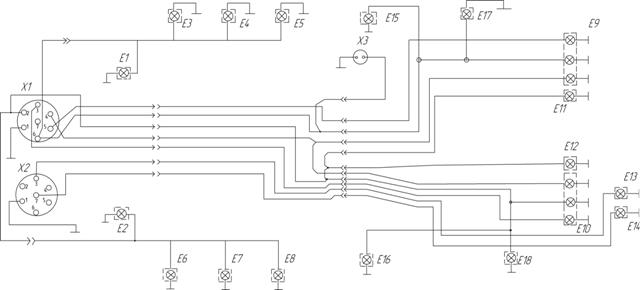

3ЭЗ Схема электрическая принципиальная

поз.

Обозначение

Кол-во

-

Х1

1

Вилка ПС325

-

Х2

1

Вилка ПС326

-

Х3

1

Розетка переносной лампы ПС400

-

Е1,Е2

2

Фонарь передний 16.3712

-

Е3,,,Е8

6

Фонарь боковой габаритный 431.3731010 (маркерный)

-

Е9, Е10

2

Фонарь задний ФП133-АБ

-

Е11, Е12

2

Фонарь номерного знака ФП134-Б

-

Е13

1

Фонарь заднего хода 211.3711

-

Е14

1

Фонарь задний противотуманный 241.3716

-

Е15, Е16

2

Фонарь контурный передний 361.3731

-

Е17, Е18

2

Фонарь контурный задний 381.3831

3ЭЗ
0 Установка электрооборудования

0-01

Поз.

Обозначение

Кол-во

Наименование

-

3 Э3

1

1

Схема электрическая принципиальная

Сборочные единицы

1

0

1

1

Установка задних фонарей

2

0

1

1

Жгут основной

3

1

1

1

Пучок проводов от тягача к прицепу

5

9

1

1

Пучок проводов задних фонарей

6

1

1

1

Пучок проводов контурных огней

7

2

1

1

Пучок проводов контурных огней

8

5

2

2

Перемычка "массы"

9

8

1

1

Пучок проводов боковых габаритных фонарей

10

9

1

1

Пучок проводов боковых габаритных фонарей

Детали

11

2

2

2

Кронштейн переднего световозвращателя

13

8

2

2

Кронштейн левый

14

9

2

2

Кронштейн правый

16

0

6

6

Хомут

17

16

6

6

Накладка

21

93

28

28

Скоба

23

14

6

6

Чехол защитный

25

6

2

2

Втулка

27

28

2

2

Накладка

28

21

4

4

Чехол защитный

Стандартные изделия

30

1/32762/01

8

8

Винт с цилиндрической головкой и крестообразным шлицем М6х16

31

1/32742/01

4

4

Винт с цилиндрической головкой и крестообразным шлицем М5х16

32

1/58962/11

20

20

Гайка Е М6-6H

33

1/58964/11

12

12

Гайка Е М5-6Н

35

1/05164/70

8

8

Шайба пружинная 6

37

1/11954/70

12

12

Шайба пружинная 5

Прочие изделия

40

45 7

1

1

Розетка штепсельная ПС 325-100

41

Вилка ПС 326-150

1

1

Вилка ПС 326-150 ТУ 37.003.1359-88

42

45 7

2

2

Световозвращатель ФП 315

43

45 7

2

2

Фонарь передний 16.3712

44

45 7

6

6

Фонарь габаритный боковой 431.3731010

45

Фонарь 361.3731

2

2

Фонарь контурный передний 361.3731

46

381.3731

2

2

Фонарь контурный задний 381.3731

44

49.3731-03

6

6

Фонарь габаритный боковой 49.3731-03(левый) ГОСТ Р 41.48-2004

44

49.3731-01

6

6

Фонарь габаритный боковой 49.3731-01(правый) ГОСТ Р 41.48-2004

1-3
