Каталог деталей и сборочных единиц на прицеп-самосвал НЕФАЗ-8560 (стр. 24 )

2-2

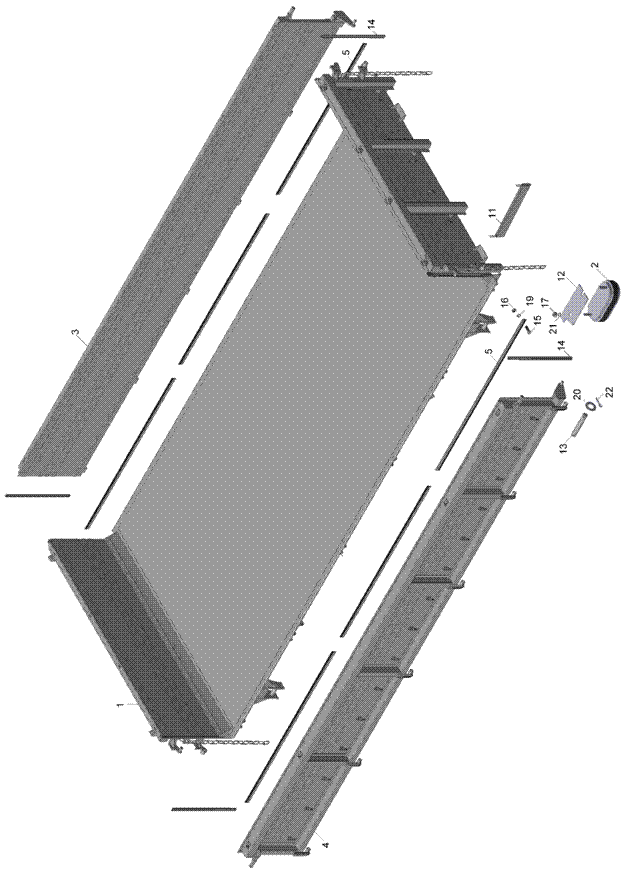

0 Платформа

Поз.	Обозначение	Кол-во	Наименование
			Сборочные единицы
1	0	1	Основание платформы в сборе
3	10-10	1	Борт платформы боковой правый
4	11-10	1	Борт платформы боковой левый
5	03-10	6	Уплотнитель горизонтальный бокового борта
11	88	4	Чехол цепи
			Детали
12	07	16	Прокладка амортизатора
13	35	12	Ось упора платформы
14	32	4	Уплотнитель вертикальный
			Стандартные изделия
15	1/60436/21	24	Болт М8-6gx25 ГОСТ 7798-70
16	1/61008/11	24	Гайка Е М8-6H ГОСТ 5927-70
17	1/21647/11	8	Гайка Е М10х1,25-6Н
19	1/26427/01	24	Шайба плоская 8,15х12 ГОСТ
20	1/05204/01	24	Шайба плоская 20,4х35 ГОСТ
21	1/05168/73	8	Шайба пружинная 10
22	1/07972/01	24	Шплинт разводной 4,7х30
			Прочие изделия
2	00	4	Амортизатор

1-2

2-2

54-10 Установка торсионов

Поз.	Обозначение	Кол-во	Наименование
			Сборочные единицы
1	80	2	Рычаг торсиона передний
2	90	2	Рычаг торсиона задний
3	10	2	Тяга
6	22	2	Тяга регулировочная
			Детали
7	26	2	Гайка тяги
8	34	2	Ось тяги
9	40-10	2	Торсион
10	40	2	Торсион
11	50	12	Вкладыш
12	52	6	Скоба подшипника
13	02	2	Втулка рычага
14	24	4	Звено тяги
15	26	4	Втулка звена тяги
			Стандартные изделия
20	1/59707/21	12	Болт М10х1,25-6gх25
21	1/21647/11	12	Гайка М10х1,25-6Н
24	1/05200/01	4	Шайба плоская 12х22
25	1/05204/01	4	Шайба плоская 20х35
26	1/05168/70	12	Шайба пружинная 10
27	1/05170/73	2	Шайба пружинная12
28	260087	4	Палец 12х35 ОСТ 37.001.163-75
31	1/07969/01	4	Шплинт 4х25
34	1/07338/01	4	Шплинт 4х40

1-2
