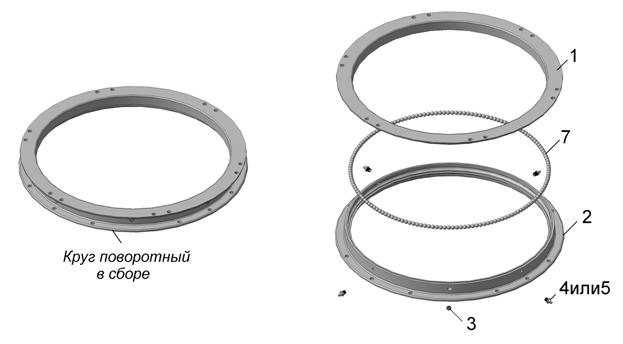

0 Круг поворотный в сборе
Поз. | Обозначение | Кол-во | Наименование |
Детали | |||
1 | 1 | 1 | Кольцо поворотного круга верхнее |
2 | 2 | 1 | Кольцо поворотного круга нижнее |
3 | 3 | 1 | Заглушка |
Стандартные изделия | |||
4 | 864009 | 1 | Масленка 2.3.45.Ц6.хр ГОСТ допускается замена на поз5 |
5 | - | 1 | Масленка 1,1 Ц6 ГОСТ взамен поз.4 |
7 | Шарик | 155 | Шарик Н18.256-20 ГОСТ3722-81 |

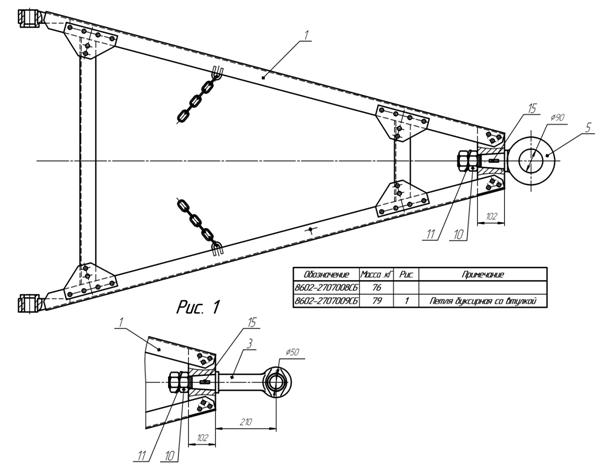

8 Дышло
Поз. | Обозначение | Кол-во | Наименование | |
008 | 009 | Сборочные единицы | ||
1 | 0 | 1 | 1 | Дышло в сборе |
3 | 0 | 1 | Петля сцепная со втулкой | |
Детали | ||||
5 | 0 | 1 | Петля буксирная | |
10 | 8 | 2 | 2 | Гайка |
11 | 6 | 1 | 1 | Шайба |
Стандартные изделия | ||||
15 | 870823 | 1 | 1 | Шпонка сегментная ГОСТ |

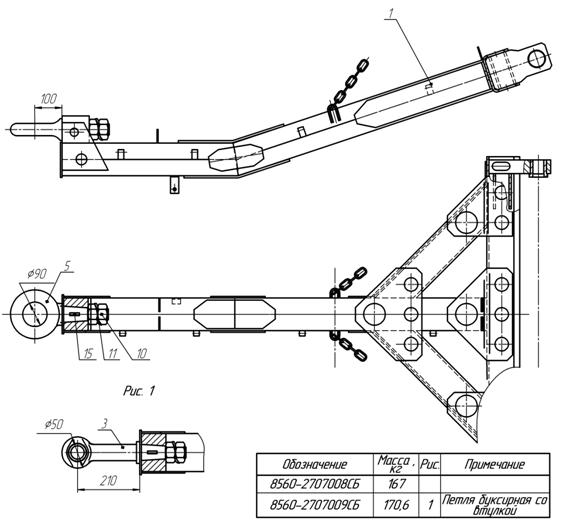

8 Дышло с петлей буксирной в сборе
9
Поз. | Обозначение | Кол-во | Наименование | |
008 | 009 | Сборочные единицы | ||
1 | 0-01 | 1 | 1 | Дышло в сборе |
3 | 0 | 1 | Петля сцепная со втулкой | |
Детали | ||||
5 | 0 | 1 | Петля буксирная | |
10 | 8 | 2 | 2 | Гайка |
11 | 6 | 1 | 1 | Шайба |
Стандартные изделия | ||||
15 | 870823 | 1 | 1 | Шпонка сегментная ГОСТ |

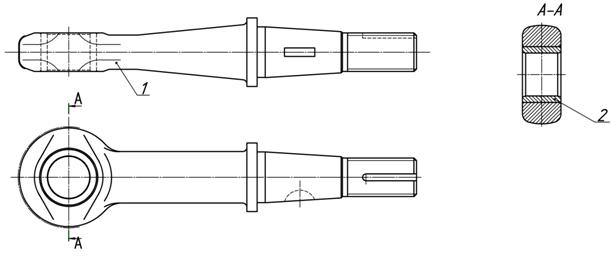

0 Петля сцепная с втулкой
Поз. | Обозначение | Кол-во | Наименование |
Детали | |||
1 | 1 | 1 | Петля сцепная дышла |
2 | 2 | 1 | Втулка |

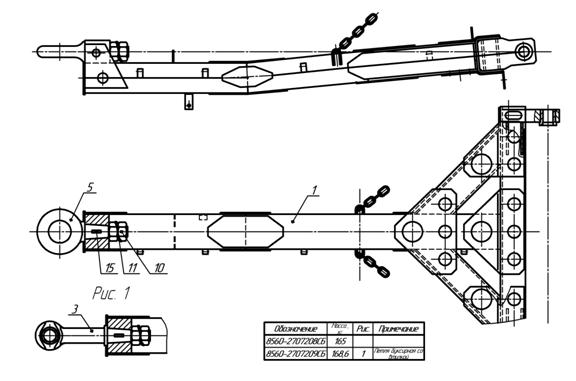

8 Дышло с петлей буксирной в сборе
9
Поз. | Обозначение | Кол-во | Наименование | |
208 | 209 | Сборочные единицы | ||
1 | 0 | 1 | 1 | Дышло в сборе |
3 | 0 | - | 1 | Петля сцепная со втулкой |
Детали | ||||
5 | 0 | 1 | 1 | Петля сцепная |
10 | 8 | 2 | 2 | Гайка |
11 | 6 | 1 | 1 | Шайба |
Стандартные изделия | ||||
15 | 870823 | 1 | 1 | Шпонка сегментная ГОСТ (см.870802) |
|
