2-2

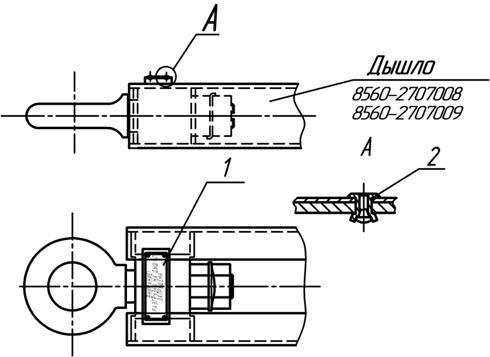

0 Установка инструкционной таблички по технике безопасности
Поз. | Обозначение | Кол-во | Наименование |
Детали | |||
1 | 1 | 1 | Табличка инструкционная по технике безопасности |
Стандартные изделия | |||
2 | 1/28388/90 | 4 | Заклепка односторонняя 3х6 |

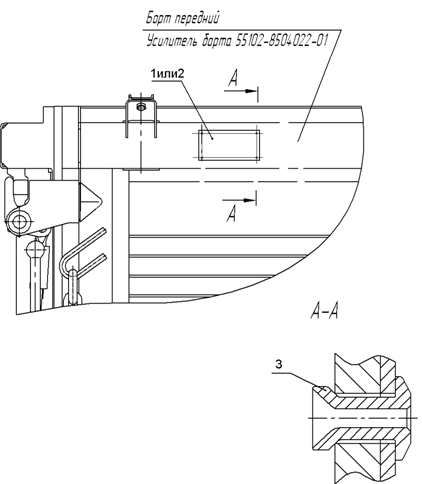

5 Установка заводской таблички
Поз. | Обозначение | Кол-во | Наименование |
Детали | |||
1 | 0 | 1 | Табличка заводская |
1 | 0-01 | 1 | Табличка заводская (для прицепа 8560-01 допускается замена на поз.2 |
1 | 0 | 1 | Табличка заводская (для прицепа 8560-02 допускается замена на поз.2 |
2 | 0-06 | 1 | Табличка заводская |
Стандартные изделия | |||
3 | 1/28392/90 | 4 | Заклепка односторонняя 3,3х13 |

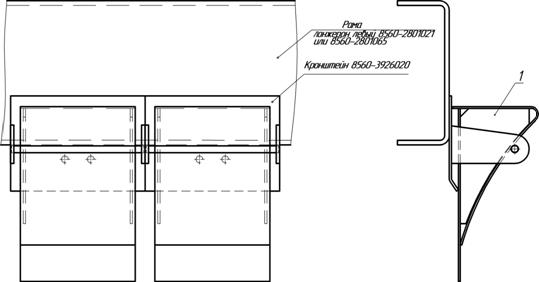

0 Установка противооткатных упоров
Поз. | Обозначение | Кол-во | Наименование |
Сборочные единицы | |||
1 | 0 | 2 | Упор противооткатный |

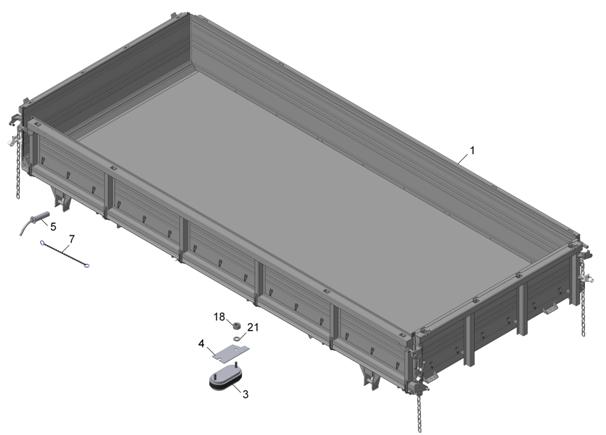

2 Установка платформы на шасси
Поз. | Обозначение | Кол-во | Наименование |
Сборочные единицы | |||
1 | 0 | 1 | Платформа |
5 | 60 | 4 | Палец |
Детали | |||
4 | 07 | 16 | Прокладка амортизатора |
Стандартные изделия | |||
18 | 1/21647/11 | 8 | Гайка Е М10х1,25-6Н |
21 | 1/05168/70 | 8 | Шайба пружинная 10,2 ГОСТ 6402-70 |
Прочие изделия | |||
3 | 00 | 4 | Амортизатор |
7 | 8 | 4 | Цепочка в сборе |

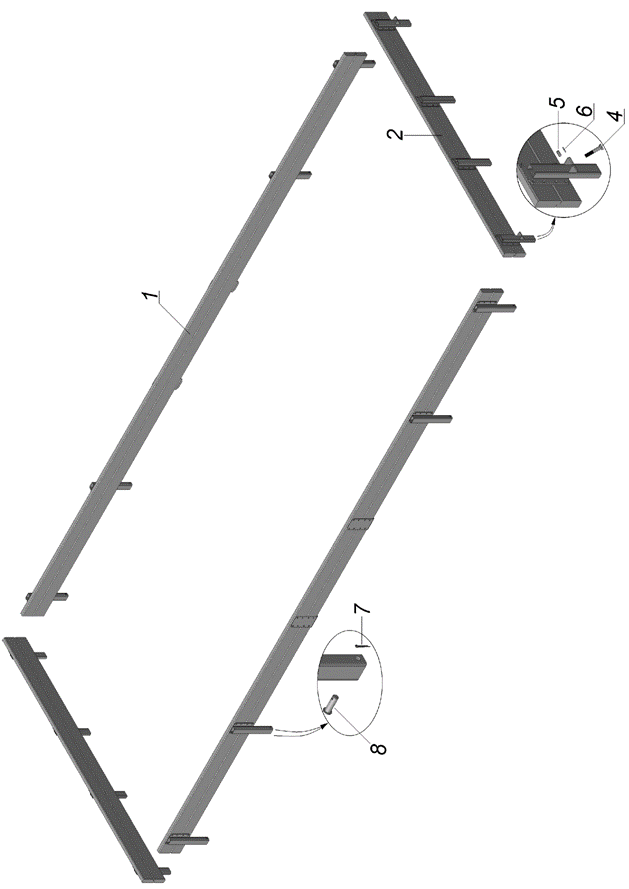

12-30 Установка дополнительных бортов
Поз. | Обозначение | Кол-во | Наименование |
Стандартные изделия | |||
1 | 10-10 | 2 | Борт дополнительный боковой |
2 | 10-10 | 2 | Борт дополнительный передний |
Стандартные изделия | |||
4 | 1/60434/21 | 4 | Болт М8-6gx20 |
5 | 1/61008/11 | 4 | Гайка М8-6Н |
6 | 1/05166/77 | 4 | Шайба пружинная 8 |
7 | 1/07336/01 | 8 | Шплинт 2,7х25 |
8 | 260069 | 8 | Палец 10х65 |
2-2

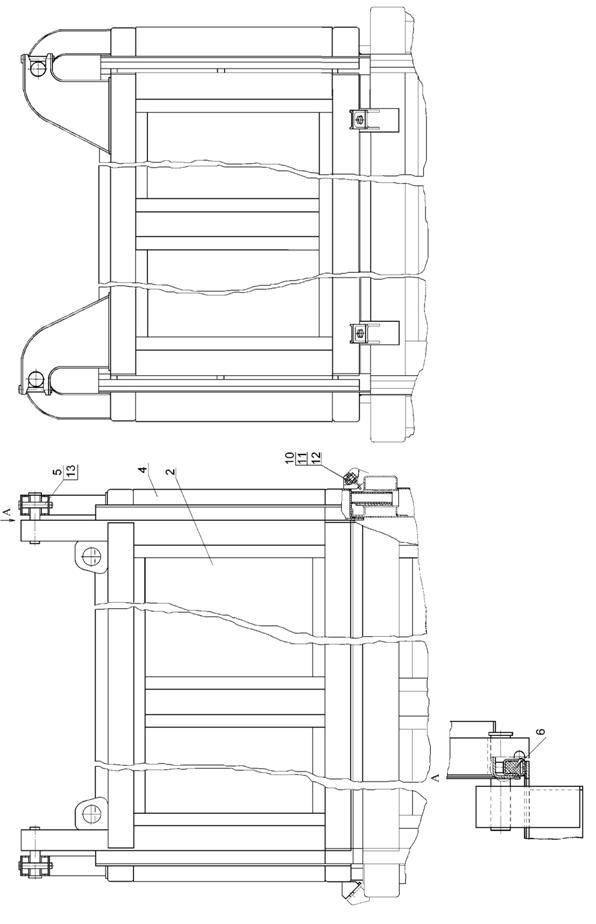

12-40 Установка надставных бортов
Поз | Обозначение | Кол-во | Наименование |
Стандартные изделия | |||
2 | 28-10 | 8 | Борт надставной |
4 | 27-10 | 2 | Борт боковой надставной |
5 | 70 | 4 | Палец в сборе допускается замена на 71 |
Детали | |||
5 | 71 | 4 | Палец 12х90 |
6 | 32-10 | 4 | Уплотнитель надставного борта |
Стандартные изделия | |||
10 | 1/60434/21 | 4 | Болт М8-6gх20 |
11 | 1/61008/11 | 4 | Гайка М8-6Н |
12 | 1/05166/77 | 4 | Шайба пружинная 8 |
13 | 1/07336/01 | 8 | Шплинт 2,7х25 |
|
