Каталог деталей и сборочных единиц на прицеп-самосвал НЕФАЗ-8560 (стр. 26 )

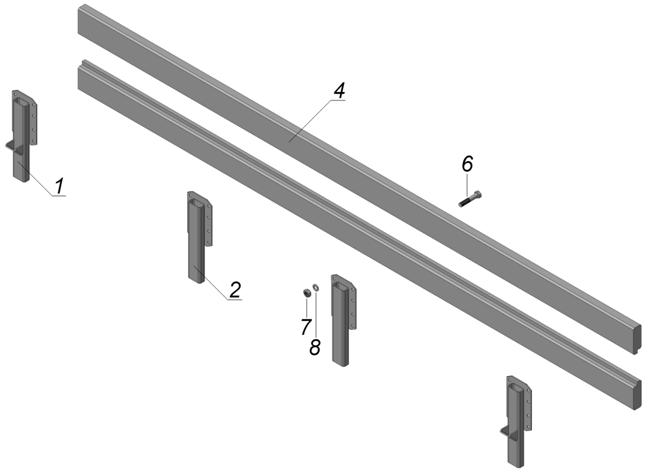

10-10 Борт дополнительный передний

Поз.	Обозначение	Кол-во	Наименование	Designation
1	10-10	2	Стойка с ушком
2	20-10	2	Стойка
4	14	2	Доска дополнительного переднего борта (доп. замена на поз. 5)
5	15	1	Доска переднего борта (взамен поз. 4)
6	1/60441/21	32	24*	Болт М8-6gx45
7	1/61008/11	32	24*	Гайка М8-6Н
8	1/05166/70	32	24*	Шайба пружинная 8

* количество деталей при использовании позиции 5

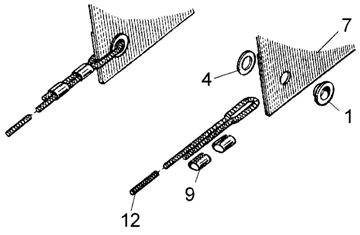

20 Тент платформы

Поз.	Номер детали	Кол-во	Наименование
			Детали
1	0	58	Фестон
4	1	58	Шайба фестона
7	52	1	Полотнище тента Кожа искусственная тентовая "ТЕЗА" ТУ -001-95; 19,04кг
9	62	8	Скоба веревки тента
12	64	4	Веревка тента Канат КК 25 КК 25 ММ 45 КТЕКС ГОСТ ; 0.028кг

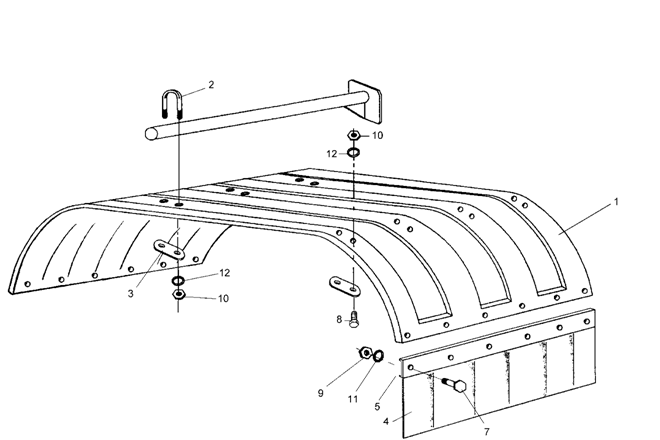

0 Установка брызговиков

Поз.	Обозначение	Кол-во	Наименование
			Сборочные единицы
1	5	2	Брызговик
			Детали
2	8	8	Хомут
3	9	16	Серьга
4	2	2	Фартук брызговика
5	3	2	Пластина крепления фартука
			Стандартные изделия
7	1/09024/21	12	Болт М6-6gх20 ГОСТ 7798-70
8	1/59707/21	16	Болт М10х1,25-6gх25 ГОСТ 7798-70
9	1/58962/11	12	Гайка Е М6-6H
10	1/21647/11	32	Гайка Е М10х1,25-6Н
11	1/05164/70	12	Шайба пружинная 6
12	1/05168/70	32	Шайба пружинная 10

1 Установка гидрооборудования

Поз.	Обозначение	Кол-во	Наименование
			Сборочные единицы
1	0	1	Гидроцилиндр
2	0-02	1	Труба высокого давления
3	5-01	1	Труба высокого давления
4	90	2	Рукав высокого давления (см.0-01)
5	0	1	Рукав высокого давления (см.0-01)
6	18.8609080	1	Заглушка
			Детали
9	18.8609228	4	Скоба
			Стандартные изделия
15	1/59707/21	3	Болт М10х1,25-6gх25
16	1/58405/31	4	Болт М16х1,5-6gх50
18	1/21647/11	3	Гайка Е М10х1,25-6Н
19	1/21641/11	4	Гайка Е М16х1,5-6Н
20	1/05168/70	3	Шайба пружинная 10
21	1/05172/70	8	Шайба пружинная 16
			Прочие изделия
27	УЗ.13-2	1	Корпус правый

1-2
