Каталог деталей и сборочных единиц на прицеп-самосвал НЕФАЗ-8560 (стр. 27 )

2-2

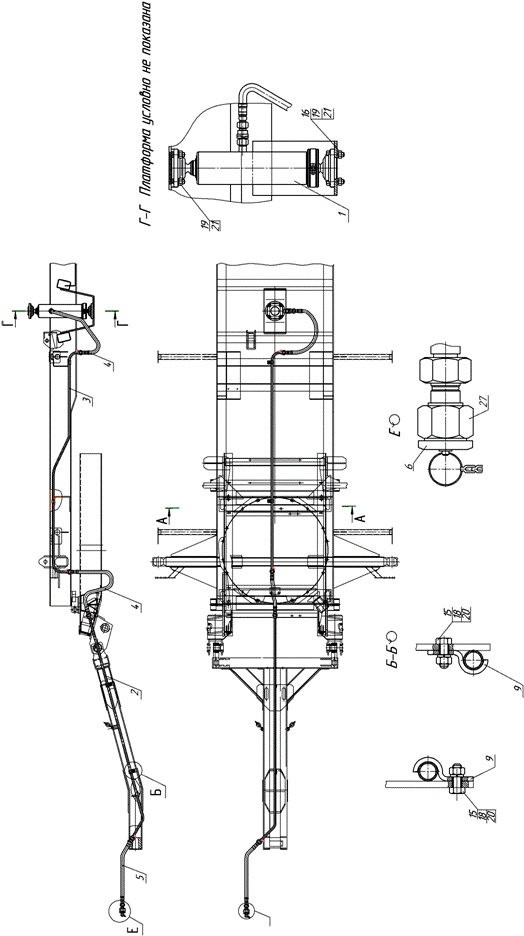

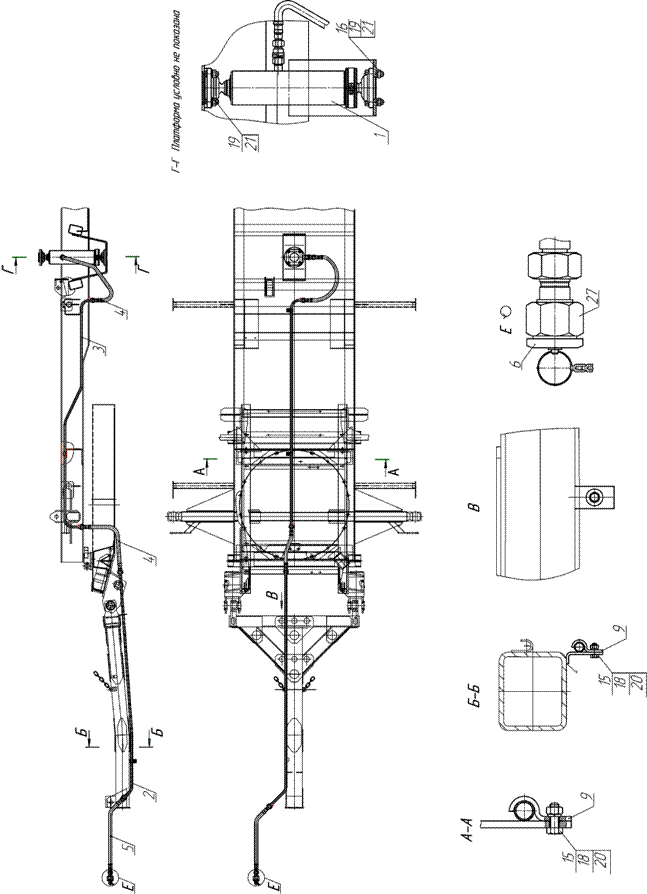

2 Установка гидрооборудования

Поз.	Обозначение	Кол-во	Наименование
			Сборочные единицы
1	0	1	Гидроцилиндр
2	2	1	Труба высокого давления
3	5-01	1	Труба высокого давления
4	90	2	Рукав высокого давления
5	0	1	Рукав высокого давления
6	18.8609080	1	Заглушка
			Детали
9	18.8609228	4	Скоба
			Стандартные изделия
15	1/59707/21	4	Болт М10х1,25-6gх25
16	1/58405/31	4	Болт М16х1,5-6gх50
18	1/21647/11	4	Гайка Е М10х1,25-6Н
19	1/21641/11	4	Гайка Е М16х1,5-6Н
20	1/05168/70	4	Шайба пружинная 10
21	1/05172/70	8	Шайба пружинная 16
			Прочие изделия
27	УЗ.13-2	1	Корпус правый

1-2

2-2

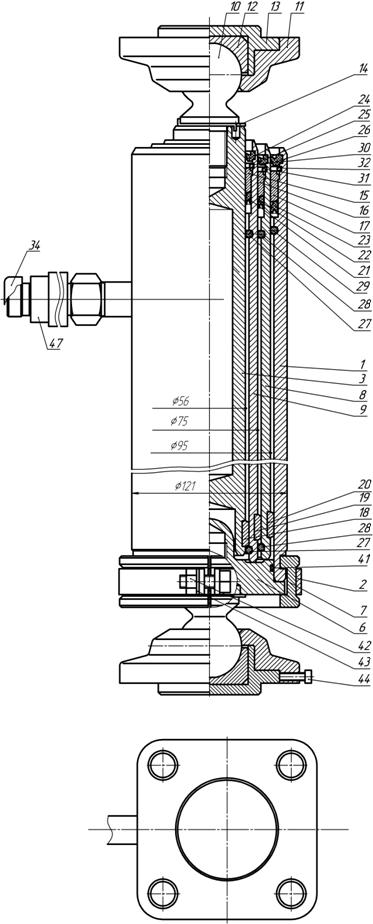

0 Гидроцилиндр

Поз.	Обозначение	Кол-во	Наименование
			Сборочные единицы
1	5	1	Корпус гидроцилиндра
2	0	1	Хомут
3	25	1	Плунжер (см.5)
			Детали
6	4	1	Днище гидроцилиндра
7	6	2	Полукольцо обоймы
8	03-20	1	Плунжер
9	04-20	1	Плунжер
10	7	2	Головка шаровая
11	15.8603551	2	Опора шаровая
12	15.	2	Вкладыш
13	15.	2	Вставка
14	4	2	Шайба стопорная
15	12.	1	Направляющая
16	13.	1	Направляющая (см.12.)
17	14.	1	Направляющая (см.12.)
18	12.	2	Направляющая нижняя
19	13.	2	Направляющая нижняя (см.12.)
20	14.	2	Направляющая нижняя (см.12.)
21	12.	1	Манжета
22	13.	1	Манжета (см. 12.)
23	14.	1	Манжета (см. 12.)
24	12.	1	Чистильщик
25	13.	1	Чистильщик (см. 12.)
26	14.	1	Чистильщик (см. 12.)
27	12.	2	Кольцо упорное
28	13.	2	Кольцо упорное (см.12.)
29	14.	1	Кольцо упорное (см.12.)
30	12.8603408	1	Кольцо разрезное
31	13.8603408	1	Кольцо разрезное (см.12.8603408)
32	14.8603408	1	Кольцо разрезное (см.12.8603408)
34	6	1	Пробка транспортная самонарезная (см.)
			Стандартные изделия
44	1/09024/21	2	Болт М6-6gх20 ГОСТ 7798-70
41	2-2	1	Кольцо 2-2 ГОСТ 9833-73
43	870851	1	Шайба замковая 10,2х18
42	1/21647/11	1	Гайка Е М10х1,25-6Н
			Прочие изделия
47	0	1	Замедлитель (г. Саратов)

1-2
