Цветной струйный плоттер (стр. 12 )

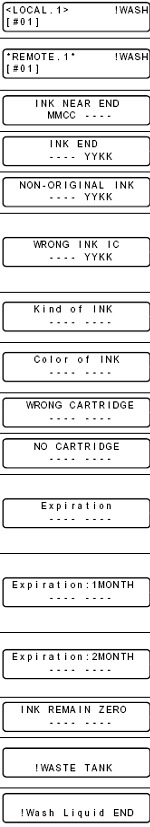

Сообщение	Причина	Меры устранения
	Возникла проблема с установленным картриджем с очищающим раствором. (В случае перекрытия другими пред-упреждениями дисплей возвращается к индикации "< LOCAL.1> !CAR/WASH", и номер [#**] стирается)	Проверить правильность установки картриджа с очищающим раствором.
	Кончаются чернила в чернильном картридже.	Заменить картридж, о котором выдано сообщение.
	Кончились чернила в чернильном картридже.	Заменить картридж, о котором выдано сообщение.
	Установлен не оригинальный картридж MIMAKI.	Заменить оригинальным тот картридж, о котором выдано сообщение.
	Не читается микросхема с установленного чернильного картриджа.	Извлечь и снова установить картридж, о котором выдано сообщение. При появлении того же сообщения обратиться за выполнением ремонта к местному дистрибьютору.
	Чернила в картридже имеют другой вид по сравнению с заменённым.	Проверить вид чернил в картридже, о котором выдано сообщение.
	Чернила в установленном картридже другого цвета.	Проверить цвет чернил в картридже, о котором выдано сообщение.
	Возникла неполадка с установленным чернильным картриджем.	Проверить картридж, о котором выдано сообщение.
	Картридж не установлен в пазу.	Установить соответствующий картридж в пазу, от которого исходит сообщение.
	Прошёл срок использования чернильного картриджа.	Заменить картридж, о котором выдано сообщение. Картриджем можно пользоваться в течение одного месяца после указанного срока годности.
	Истёк срок годности чернильного картриджа (прошёл один месяц после указанного срока годности).	Мигает красный светодиод. Заменить картридж, о котором выдано сообщение. Картриджем можно пользоваться в течение одного месяца после указанного срока годности.
	Истёк срок годности чернильного картриджа (прошло два месяца после указанного срока годности).	Заменить картридж, о котором выдано сообщение.
	Оставшееся количество чернил в картридже равно нулю.	Заменить картридж, о котором выдано сообщение.
	Бачок с отработанными чернилами почти заполнен	Заменить бачок для отработанных чернил, выполнив операцию [MAINTENANCE]-[Ink Tank Exchange] (обслуживание – заменить бачок) (стр. 4-38)
	Картридж с очищающим раствором пустой.	Заменить картридж с очищающим раствором.

5-7

Сообщение	Причина	Меры устранения
	Не установлен картридж с очищающим раствором.	Установить картридж с очищающим раствором
	Возникла неполадка картриджа с очищающим раствором.	Проверить картридж с очищающим раствором.
	Очищающий раствор не поступает.	Подать очищающий раствор. Выполнить [MAINTENANCE]-[HD. MAINTENANCE]- [FILL UP INK] (стр. 4-18)

Message Cause Solution

5-8

Сообщения об ошибках

При появлении сообщения об ошибке устранить её согласно приведённым в таблице указаниям.

При повторной выдаче сообщения обратиться в службу техподдержки MIMAKI.

Message Cause Solution

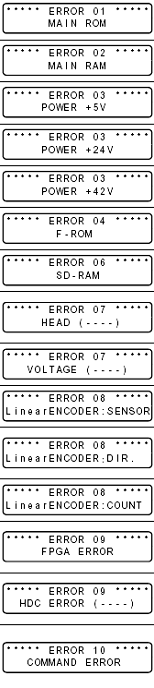

Сообщение	Причина	Меры устранения
	Ошибка возникла в схемной плате (ROM)	Выключить электропитание плоттера и снова включить его через некоторое время. При появлении того же сообщения обратиться в службу техподдержки фирмы.
	Ошибка возникла в схемной плате (RАM)
	Ошибка возникла в схемной плате (питание + 5 В)
	Ошибка возникла в схемной плате (питание +24 В)
	Ошибка возникла в схемной плате (питание +42 В)
	Ошибка возникла в схемной плате (F-ROM)
	Ошибка возникла в схемной плате (синхронная динамическая память)
	Обнаружена ошибка в головках. (Установлено отклонение от температуры)
	Обнаружена ошибка в головках. (Установлено отклонение от нормального напряжения)
	Ошибка в линейном шифраторе (невозможен подсчёт)
	Ошибка в линейном шифраторе (ошибка в направлении установки)
	Ошибка в линейном шифраторе (ошибка считывания подсчёта)
	Ошибка в схемной плате (вентильная матрица главного контроллера домена)
	Ошибка в схемной плате (вентильная матрица описателя контекста)
	На плоттер поступили данные, отличающиеся от команд управления.	Надёжно подключить соединительный кабель. Использовать предусмотренный соединительный кабель.

5-9

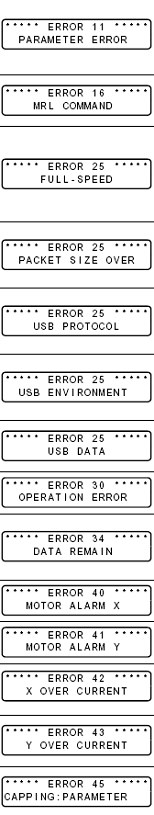

Сообщение	Причина	Меры устранения
	Поступило значение параметра, выходящее за установленные пределы.	Выключить главный выключатель плотте-ра и вновь включить его через некоторое время. При повторении сообщения обратиться в службу техподдержки фирмы.
	Принятые данные не соответствуют системе команд плоттера.	Передавать данные, соответствующие системе команд данного плоттера.
	Ошибка в системе связи между компьютером и интерфейсной платой USB2.0 (высокоскоростное соединение).	Проверить соединение с компьютером по интерфейсу USB2.0. (Подключение должно выполняться без изменения настроек. Рекомендуется, однако, соединение в высокоскоростном режиме)
	Ошибка в системе связи между компьютером и интерфейсной платой USB2.0	Проверить надёжность соединения с управляющим компьютером и интерфейсной платой. Проверить также, не возникла ли ошибка на управляющем компьютере.
	Ошибка в системе связи между компьютером и интерфейсной платой USB2.0
	Ошибка в системе связи между компьютером и интерфейсной платой USB2.0
	Ошибка в системе связи между компьютером и интерфейсной платой USB2.0
	На пульте была выполнена несоответствующая операция.	Выполнить правильную операцию.
	Была сделана попытка изменить настройки функций при наличии принятых данных, которые еще не были напечатаны.	Напечатать все введённые данные или выполнить стирание данных. Затем изменять настройки.
	Приложена избыточная нагрузка к мотору для перемещения по Х.	Выключить главный выключатель плотте-ра и вновь включить его через некоторое время. При повторении сообщения обратиться в службу техподдержки фирмы.
	Приложена избыточная нагрузка к мотору для перемещения по Y.
	Обнаружена ошибка, вызванная избыточным током на моторе для перемещения по Х.
	Обнаружена ошибка, вызванная избыточным током на моторе для перемещения по Y.
	Ошибка вызвана управлением головкой (неправильное значение настройки параметра).

5-10

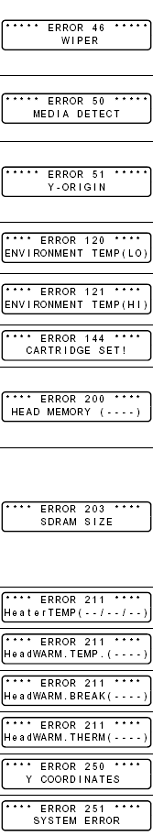

Сообщение	Причина	Меры устранения
	Ошибка в управлении щёткой.	Выключить главный выключатель питания плоттера и вновь включить его через некоторое время, обратиться в службу техподдержки.
	Носитель не детектируется. Неправильно выполнена настройка на положение носителя.	P3 При появлении того же сообщения даже после выполнения правильной настройки – обратиться в службу техподдержки.
	Не происходит обнаружение положения по оси Y.	Выключить главный выключатель питания плоттера и вновь включить его через некоторое время. При повторном появлении того же сообщения обратиться в службу техподдержки.
	Окружающая температура находится за допустимыми пределами (слишком низка).	Отрегулировать температуру снаружи плоттера. Для продолжения работы без изменения окружающих условий нажать клавишу ENTER.
	Окружающая температура находится за допустимыми пределами (слишком высока).
	В один из пазов не вставлен картридж.	Вставить картридж.
	Ошибка в памяти узла головки.	Выключить главный выключатель питания плоттера и вновь включить его через некоторое время. При повторном появлении того же сообщения обратиться в службу техподдержки.
	Установленная в плоттере синхронная динамическая память не соответствует нужному размеру.	Выключить главный выключатель питания плоттера и вновь включить его через некоторое время. При повторном появлении того же сообщения обратиться в службу техподдержки. (Плоттер может работать с существую-щей синхронной динамической памятью, но скорость печати может быть низка при высоком разрешении)
	Отклонение температуры нагревателя носителя.	Выключить главный выключатель питания плоттера и вновь включить его через некоторое время. При повторном появлении того же сообщения обратиться в службу техподдержки.
	Отклонение температуры нагревателя головки.
	Нарушено подключение нагревателя головки.
	Возникла неполадка на термисторе нагревателя головки.
	Ошибка при операции перемещения головки.	Выключить главный выключатель питания плоттера и вновь включить его через некоторое время. При повторном появлении того же сообщения обратиться в службу техподдержки.
	Системная ошибка.

5-11
