Цветной струйный плоттер (стр. 6 )

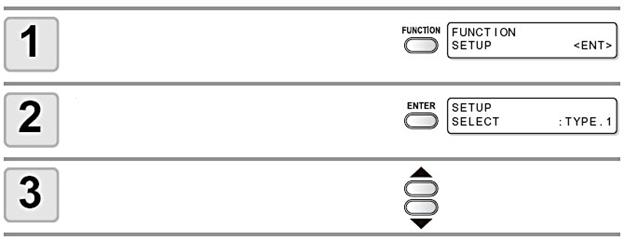

Нажать клавишу FUNCTION

в локальном режиме.

Нажать клавишу ENTER.

Выбрать одну из настроек (1-4), нажимая клавиши p, q,

а затем нажать клавишу ENTER.

Выбрать и ввести каждый параметр из перечня настраиваемых функций.

• Подробно о каждой операции настройки описано на соответствующих страницах, указанных в "Перечне функций ".

3-2

User type

Перечень функций



В этом разделе кратко описана настройка каждой функции, вводимой в пользовательскую настройку. Подчёркнуты значения, установленные по умолчанию.

Название функции	Устанавливаемое значение	Краткое описание
Компенсация носителя (стр. 3-6)	–255 – 0 – 255	Пробная печать шаблона для корректировки скорости подачи носителя.
	темпе- ратура	Предв.	ВЫКЛ. / 20 – 50°C
	нагреватель	(ВЫКЛ. / 68 – 122°F)
Нагреватель	ВЫКЛ. / 20 – 50°C
	зоны печати	(ВЫКЛ, / 68 – 122°F)	Установка условий нагревания.
Нагреватель (стр. 3-8)	Постпечатн. нагреватель	ВЫКЛ. / 20 – 50°C (ВЫКЛ. / 68 – 122°F)
время	дежурный режим	НЕТ / 0 – 90 мин. ступенями по 10 мин
время выключения	НЕТ / 0 – 90 мин ступенями по 10 мин
Печать (стр. 3-12)	Среднее качество	СТАНД / БЫСТРО / ТОЧНО	Установка уровня качества печати и направления печати.
Высокое качество	СТАНД / БЫСТРО / ТОЧНО
Направл. сканирования	двунаправл. / однонаправл.
Логический поиск	ВКЛ. / ВЫКЛ.
Печать белого слоя	ВКЛ. / ВЫКЛ. (уровень 1~3)
Чернильные слои (стр. 3-28)	1 – 9	Установка количества слоёв нанесения чернил.
Время сушки (стр. 3-18)	Сканирование	0,0 – 19,9 с	Установка времени ожидания высыхания чернил.
Конец печати	0 – 999 с
Автоотрезание (стр. 3-28)	ВКЛ. / ВЫКЛ.	Автоматическое отрезание носителя после печати.
Предварительная подача (стр. 3-28)	ВКЛ. / ВЫКЛ.	Подача носителя назад и вперёд перед печатью. При использовании клейкого носителя выбрать ВКЛ.
Поле (стр. 3-19)	Слева	-10 – 0 – 85 мм (по 1 мм)	Установка незапечатываемой зоны вдоль правого и левого краёв носителя.
Справа	-10 – 0 – 85 мм (по 1 мм)
			Печать цветового шаблона для проверки неработающих дюз у правой кромки носителя.
Цветовой шаблон (стр. 3-28)	ВКЛ. / ВЫКЛ.
Обновление (стр. 3-28)	Уровень 0 (долгий интервал) – 3 (короткий интервал)	Обновление головок при печати.
Вакуум (стр. 3-28)	НЕТ / СТАНДАРТ / СЛАБЫЙ / менее СЛАБЫЙ / СИЛЬНЫЙ	Установка впитываемости носителя.
		10 – 100 – 200% 10% ........ 6 мм/с 100% ...мм/с 200% .мм/с
Уровень скорости подачи (стр. 3-28)	Изменение скорости подачи носителя при печати.

3-3

Название функции	Устанавливаемое значение	Краткое описание
Приоритет (стр. 3-20)	Индивидуально / для всех компьютеров / для всех панелей	Установка приоритета настроек (компьютера / пульта) Установка каждого параметра из нижеперечисленных индивидуально, если выбрана индивидуальная настройка. • компенсация носителя • нагреватель • режим печати • слои чернил • время сушки • автоотрезание • предварительная подача • поле • цветовой шаблон • обновление • вакуум • уровень скорости подачи
Автоочистка (стр. 3-22)	ВКЛ.	Интервал	10 ~ 1000 ~ 10000 мм	Установка автоочистки печатающей головки по окончании каждого процесса печати.
Тип	нормальный / мягкий / жёсткий
ВЫКЛ.
Очистка при печати (стр. 3-24)		ВКЛ.	Интервал	10 ~ 1000 ~ 10000 мм	Установка автоочистки печатающей головки во время печати.
Тип	нормальный / мягкий / жёсткий
ВЫКЛ.
Опознавание носителя (стр. 3-26)		Способ опознавания	ПО ВЫБОРУ / ПО ШИРИНЕ	Установка способа опознавания носителя.
Опознавание отрезания	НЕТ / ПО ОБЕИМ КРОМКАМ / ПО ЛЕВОЙ КРОМКЕ / ПО ПРАВОЙ КРОМКЕ
Начало подачи (стр. 3-28)	ВКЛ. / ВЫКЛ.	Установка направления подачи носителя на светодиодный указатель при изменении положения начала печати.

3-4

Корректировка скорости подачи носителя выполняется после изменения типа носителя или температуры нагревателя.

Если коррекция выполнена неправильно, на отпечатке могут появляться полосы, то есть качество печати ухудшается.

• При любом изменении температуры нагревателя следует убедиться в том, что горят световые индикаторы CONSTANT и достигнута заданная температура, а затем выполнять корректировку.

• По окончании операции [MEDIA COMP.] при использовании рулонного носителя этот носитель возвращается к точке начала печати. После этого рулонный носитель провисает на задней стороне плоттера.

Перед печатью нужно вручную убрать провисание носителя, иначе его слабое натяжение ухудшит качество печати.

• При печати с использованием натяжного устройства необходимо сначала установить носитель, а затем выполнять его компенсацию.

3-5

Настройка компенсации носителя

Отпечатать компенсационный шаблон, а затем скорректировать скорость подачи носителя.

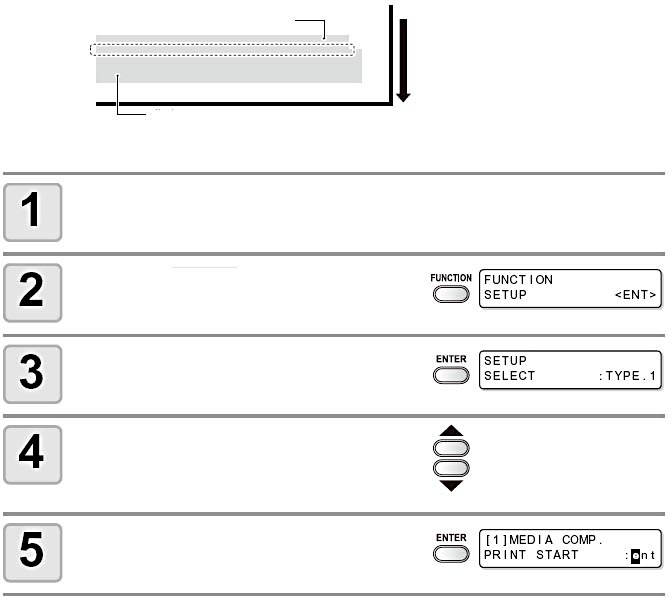

• Отпечатать две полосы в качестве компенсационного шаблона.

• Регулировка выполняется так, чтобы создавалась равномерная плотность краски вокруг границы между двумя полосами.

Вторая полоса

Направление перемещения носителя

Первая полоса

Установить носитель (стр. 2-6).

Нажать клавишу FUNCTION в

локальном режиме.

Нажать клавишу ENTER.

Выбрать пользовательскую настройку

(1-4), нажимая клавиши p, q.

Снова нажать клавишу ENTER.

3-6

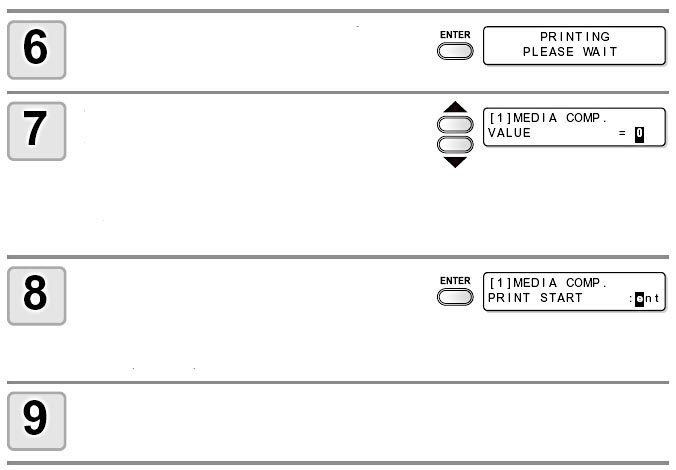

Отпечатать компенсационный шаблон,

нажав клавишу ENTER.

Проверить компенсационный шаблон

и внести поправку.

Ввод более высокого значения приводит к тому, что расстояние между двумя линиями увеличивается. При уменьшении значения расстояние между линиями уменьшается.

• При изменении значения на 10 полоса смещается примерно на 0,1 мм.

Нажать клавишу ENTER.

• Снова отпечатать и рассмотреть

компенсационный шаблон.

• При необходимости ввести поправку в

соответствии с шагом 7.

Для завершения операции нажать клавишу END

несколько раз.

3-7

Рекомендации по установке температуры (при использовании сольвентных чернил)

Марка чернил	ES3	SS21
Вид носителя	ПВХ	Спецхолст	FF	Все виды
Предв. нагреватель	40°C	40°C	40°C	35°C
В зоне печати	40°C	40°C	40°C	35°C
Постпечатный	50°C	50°C	50°C	50°C

• Температура каждого нагревателя должна соответствовать носителю.

• При использовании чернил на водной основе настройка температуры не нужна.

Изменение температуры нагревателя

Установить каждый параметр температуры и времени.

Установка температуры	Изменение температуры предварительного нагревателя, в зоне печати и постпечатного нагревателя, встроенных в столе.
Установка времени	Дежурный режим	Устанавливается период времени с момента окончания печати до момента снижения температуры до исходной. Значения: НЕТ, 0 – 90 мин (шагами по 10 мин) • Исходная температура устанавливается заранее и не меняется. • Если на плоттер поступают данные об исходной температуре, нагреватели автоматически поднимают температуру до исходных уровней и начинается печать. • Если выбрано [NONE] (нет), температура не понижается до исходного уровня.
Время выключения	Нагреватели выключаются в следующем случае: • если прошло установленное время, а печать не началась – плоттер остался в дежурном режиме; • При выборе STANDBY - [NONE], когда после печати прошло установленное время без печати. Значения: НЕТ, 0 – 90 мин (шагами по 10 мин) Если на плоттер поступают данные при отключённых нагревате-лях, они автоматически включаются, повышая температуру до заданных значений, и плоттер начинает печать. • При выборе [NONE] (нет) нагреватели не выключаются. • При установке "0 мин" они выключаются сразу после печати.
