Цветной струйный плоттер (стр. 7 )

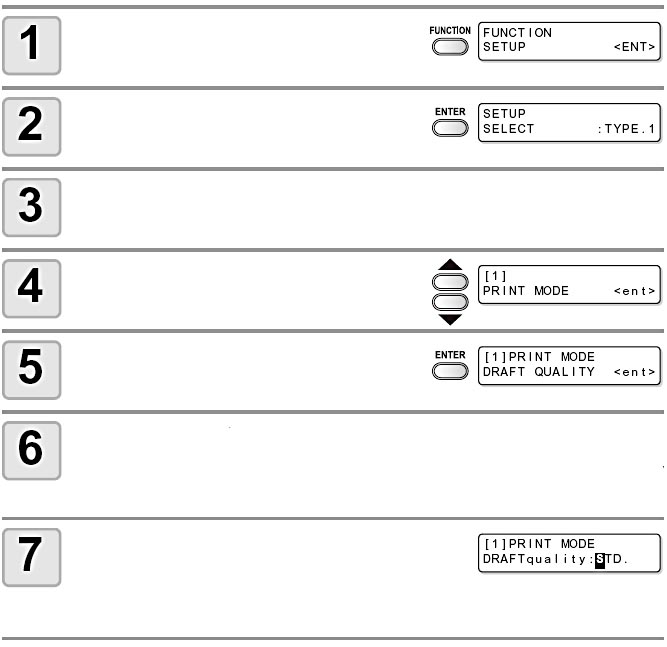

Нажать клавишу FUNCTION

в локальном режиме.

Нажать клавишу ENTER.

Выбрать пользовательскую

настройку (1-4), нажимая

клавиши p, q.

3-8

Нажать клавишу ENTER.

Выбрать [HEATER], нажимая

клавиши p, q.

Вновь нажать клавишу ENTER.

• На дисплее отображается установка

температуры.

Нажимая клавиши p, q, t, u, устано-

вить температуру каждого нагревателя

Выбирать нагреватель клавишами t, u

Устанавливать температуру клавишами p, q

Нажать клавишу ENTER.

Выбрать [SET TIME] (установка

времени), нажимая клавишу q.

Нажать кнопку ENTER.

Установить время, нажимая p, q, t, u.

Выбор параметра клавишами t, u

Установка времени клавишами p, q Устанавливаются значения:

НЕТ или 0-90 мин (шагами по 10 мин)

Нажать кнопку ENTER.

Для завершения нажать кнопку END несколько раз.

• Происходит возврат в локальный режим.

• Для обеспечения надёжной печати окружающая температура должна составлять 20-35°C. Температура нагревателя не должна подниматься выше заданной.

3-9

Настройка нужной температуры (при использовании сольвентных чернил) )

В этом разделе описана последовательность настройки температуры нагревателей.

Нужная температура зависит от применяемого носителя и окружающей температуры. Устанавливать температуры, нужные для определённого носителя. Для носителей без покрытия или носителей, на которых чернила сохнут медленно, устанавливать температуры, способные повысить качество фиксации и высыхания чернил.

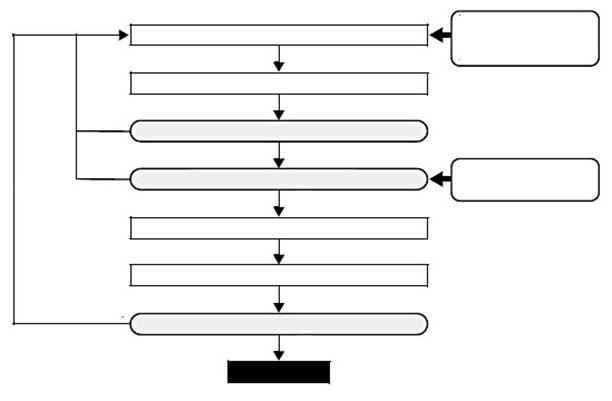

Перемещать носитель

Установка температуры нагревателей (стр. 3-8) назад и вперёд клавиша -

ми p и q.

Подождать, пока зажгутся лампы CONSTANT.

Да

Носитель сморщен?

Нет

Первоначально установ - лены повыш. темп-ры

Да

Понизить темпе-ратуру нагрева - телей

Носитель прилипает к столу?

Нет

Ввести поправку в скорость подачи (стр. 3-6)

Пробная печать

Да

Возникла "бисерность"?

Повысить темпе- Нет

ратуру нагревателей

КОНЕЦ

END

Changing the set value of Heater

3-10

Если температура нагревателя слишком низкая

При пониженной температуре нагревателя или слабой впитываемости чернил в случае использования сольвентных чернил может возникнуть "бисерность" или полосатость печати.

"Бисерность" – это явление, при котором соседние точки притягиваются друг к другу и сливаются. Это вызывает появление гранул или полос на отпечатке.

Пример "бисерности"

Зона, запечатанная 100% пурпурного красителя, выглядит хорошо. В общем случае, когда участок заполнен 70-100% одного цвета, он сильно реагирует на неравномерность скорости подачи носителя. Приведённый здесь пример отпечатка не содержит неравномерности цвета вблизи от участка со 100%-ным заполнением пурпурным цветом, что указывает на правильный выбор скорости подачи носителя.

Отпечаток выглядит хорошо

На синем участке (100% пурпурного + 100% голубого) видна, однако, пятнистая структура и полосатость. Эта полосатость – результат "бисерности". Если низка температура нагревателя или чернила впитываются носителем слабо, первая капля не успевает затвердеть до того, как на носитель попадает вторая капля. В результате капли сливаются друг с другом и возникает неравномерность или полосатость.

Для предотвращения "бисерности" рекомендуется повысить температуру нагревателей, чтобы увеличить впитываемость носителя, отрегулировать объём чернил на каплю, увеличить количество проходов печати и снизить количество чернил во впрыске и/или улучшить время прохода при нанесении чернил. Если указанные меры не приносят успеха, следует сменить вид носителя.

На отпечатке заметна полосатость

3-11



При настройке режима печати каждый параметр устанавливается следующим образом.

• Качество печати (СРЕДНЕЕ) : устанавливается в режиме DRAFT (средний) – разрешение 540 dpi в поперечном направлении.

• Качество печати (ВЫСОКОЕ) : устанавливается в режиме FINE (высокий) – разрешение 720 dpi в поперечном направлении.

• Направление сканирования : установка направления печати

• Логический поиск : установка "ВКЛ./ВЫКЛ." логического поиска

• Печать белого слоя : установка печати другими цветами после заливки белыми чернилами SS21 (в версии программы 1.30 или более поздней)

Настройка качества печати

Нажать клавишу FUNCTION

в локальном режиме.

Нажать клавишу ENTER.

Выбрать пользовательскую настройку (1-4)

нажатием клавиш p, q, а затем нажать ENTER.

Выбрать [PRINT MODE] (режим печати),

нажимая клавиши p, q.

Нажать клавишу ENTER.

Выбрать настраиваемый параметр.

(1) Выбрать [DRAFT QUALITY] (среднее качество) или [FINE QUALITY] (высокое качество) (в данном случае выбрано [DRAFT QUALITY]), нажимая p, q..

(2) Нажать клавишу ENTER.

Выбрать качество печати, нажимая p, q.

• Установить значение : STD / FAST / FINE

(станд./быстр./высок.)

• Нажать ENTER для окончания настройки и перейти к шагу 10.

.

3-12

Для изменения параметров качества печати при каждом разрешении.

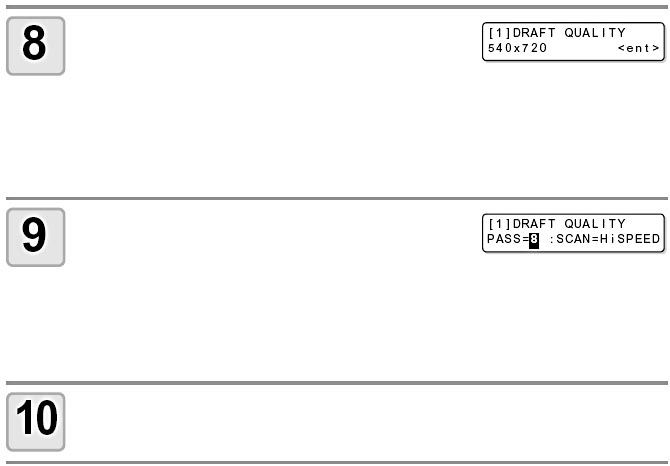

Выбрать разрешение, нажав клавишу

FUNCTION.

• Установить значение : 540x720, 540x900, 540x1080 dpi (для “DRAFT”) 720x540,720x720,720x1080,720x1440 dpi (для “FINE”)

(1) Выбрать разрешение клавишами p, q..

(2) Нажать ENTER.

Выбрать число проходов и скорость

печати.

(1) Выбрать число проходов клавишами p, q и затем нажать u.

(2) Выбрать скорость печати (“Hi-SPEED” – высокая или ”Normal-SPEED” – нормальная)

клавишами p, q..

(3) Нажать ENTER.

• Устанавливаемое значение числа проходов зависит от комплекта чернил или разрешения, выбранного на шаге 8. Выбор числа проходов описан в разделе "Сочетания настраиваемых параметров ".

Для завершения операции нажать несколько раз клавишу END.

Сочетание настраиваемых параметров

СРЕДНЕЕ качество ВЫСОКОЕ качество

Разрешение (dpi)	4 цвета	6 цветов		Разрешение (dpi)	4 цвета
Число прохо-дов	Скорость	Число прохо-дов	Скорость		Число прохо-дов	Скорость	Число прохо-дов	Скорость
540х720	4	высокая/ нормальная	8	высокая/ нормальная		720х540	6	высокая/ нормальная	6	высокая/ нормальная
8	16		12	12
16	32		24	24
540х900	10	высокая/ нормальная	10	высокая/ нормальная		720х720	4	высокая/ нормальная	8	высокая/ нормальная
20	20		8	16
40	40		16	32
540х1080	6	высокая/ нормальная	12	высокая/ нормальная		720х1080	6	высокая/ нормальная	12	высокая/ нормальная
12	24		12	24
24	48		24	48
						720х1440	8	высокая/ нормальная	16	высокая/ нормальная
						16	32
						32	64

3-13

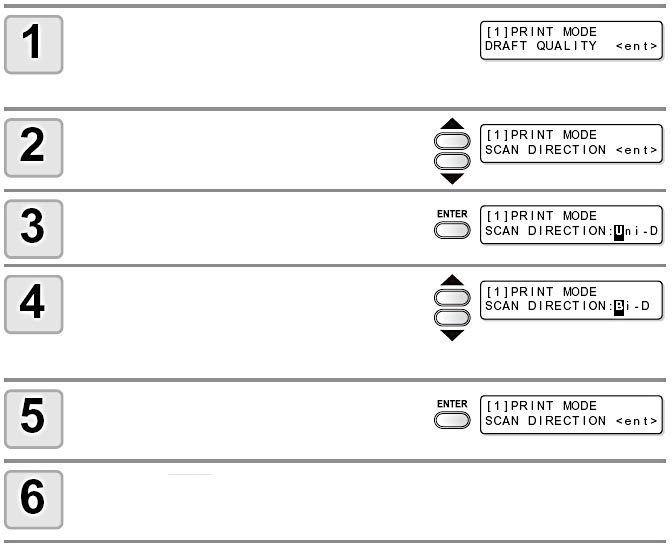

Настройка направления сканирования

Выполнить операции стр. 3-12

до пункта 5 включительно.

Выбрать функцию SCAN DIRECTION

(направление сканирования)

клавишами p, q.

Нажать ENTER.

Выбрать направление сканирования,

нажимая клавиши p, q.

• Варианты: одно - или двунаправленное (Uni / Bi)

Нажать ENTER.

Для окончания настройки нажать несколько раз клавишу END.

3-14

Настройка режима печати

Setting print mode

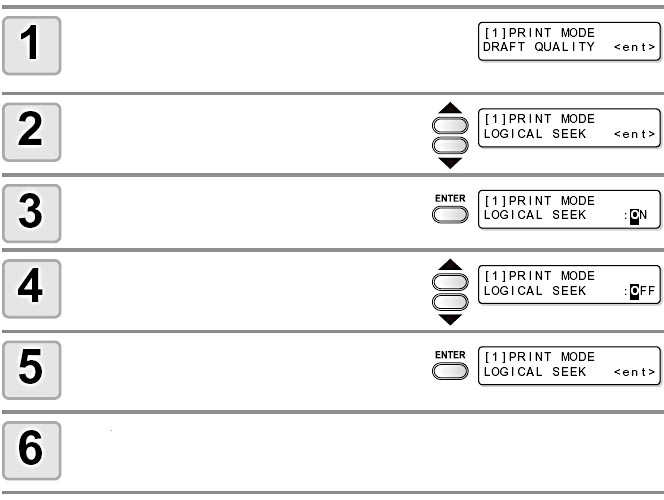

Настройка логического поиска

Перемещение головки изменяется в зависимости от настройки логического поиска.

В ОДНОМ НАПРАВЛЕНИИ В ДВУХ НАПРАВЛЕНИЯХ

Перемещение головок при отключённом (OFF) логическом поиске

В ОДНОМ НАПРАВЛЕНИИ В ДВУХ НАПРАВЛЕНИЯХ Перемещение головок при

включённом (ON) логическом

поиске

Выполнить операции стр. 3-12 до п. 5

включительно.

Выбрать функцию [LOGICAL SEEK]

(логический поиск) нажатием p, q.

Нажать ENTER.

Выбрать ON/OFF (Вкл./Выкл.),

нажимая p, q.

Нажать ENTER.

Для завершения настройки нажать несколько раз END.

3-15

Настройка печати белого слоя

При использовании белых чернил SS21 можно печатать другими цветами после заливки белым слоем, не возвращая носитель.

На этой странице описывается способ печати белыми чернилами и другими цветными чернилами.

Устанавливаемое значение	Краткое описание
OFF (ВЫКЛ.)	Одновременная печать белыми чернилами и цветными чернилами.
	Печать цветными чернилами по белым чернилам после печати белыми чернилами. • При установке большего значения уровня интервал между печатью белыми чернилами и цветными чернилами удлиняется. • При установке большего значения уровня свойства высыхания белых чернил улучшаются, но процесс печати удлиняется.
ON (ВКЛ.) (УРОВЕНЬ 1–3*1)

*1 В этом плоттере нельзя установить порядок синтеза.

• Эту функцию можно установить только при использовании чернил SS21 (6 цветов + белый).

• Время печати возрастает примерно в два раза по сравнению с обычной печатью.

• При печати со следующими условиями, поскольку используемое число дюз ограничено, скорость печати снижается.

Настройка качества печати	Разрешение	Ширина печати
DRAFT (среднее)	540 x 1080 dpi	не менее 1541 мм
FINE (высокое)	720 x 1080 dpi	не менее 1155 мм
720 x 1440 dpi
1440 x 1440 dpi	не менее 1155 мм (577 мм для переменных данных)

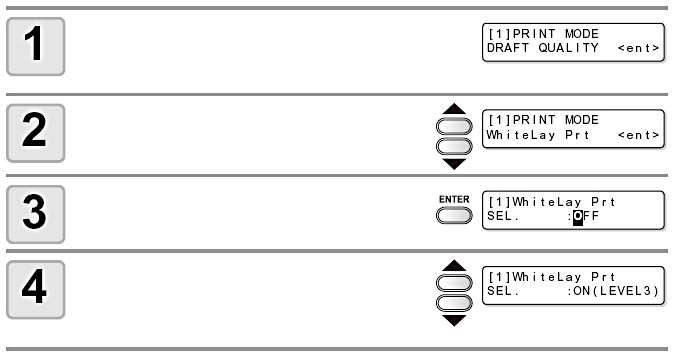

Выполнить действия стр. 3-12 до

пункта 5 включительно.

Выбрать функцию [WhiteLay Prt]

(печать белого слоя), нажимая p, q.

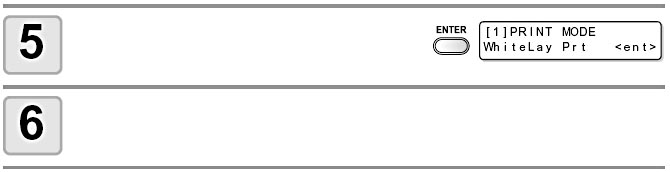

Нажать ENTER.

Выбрать устанавливаемое значение,

нажимая клавиши p, q.

• Устанавливаемые значения: ОFF, ON (LEVEL 1 – 3)

3-16

Нажать ENTER.

Для завершения операции несколько раз нажать END.

3-17



При настройке времени сушки каждый параметр имеет следующее значение.

• SCAN : устанавливает время ожидания высыхания чернил после каждого прохода. При двунаправленной печати плоттер временно останавливается после каждого перемещения в ту или другую сторону.

• Draw. END : устанавливает время ожидания высыхания чернил по окончании печати.
