Требования безопасности

Safety Precautions

Рекомендации по обслуживанию

• Настоятельно рекомендуется эксплуатировать плоттер в незапылённом помещении. При использовании плоттера в неблагоприятной среде устанавливать уровень восстановления 2 или 3 (стр. 3-29 "Установка восстановления") • Переднюю крышку держать закрытой, даже когда плоттер не печатает. В противном случае пыль накапливается на дюзах в головках. • Пыль в головках может вызвать также внезапное падение капель чернил на носитель во время печати. В этом случае необходимо прочистить головки (стр. 3-22 "Установка автоочистки"). • При очистке чернильного отсека головок необходимо надевать защитные очки. Очки следует носить также при использовании сольвентных чернил. • Часто протирать уплотнительную станцию и щётку (удалять пыль и бумажную крошку.

Периодически заменяемые детали

• Некоторые детали плоттера обслуживающий персонал должен периодически заменять новыми. Для увеличения срока службы плоттера рекомендуется заключить контракт на послепродажное обслуживание с продавцом или дилером.

Рекомендации по установке

ВНИМАНИЕ
Место подвержено действию прямого солнечного света	Установка на наклонной поверхности	Место со значительными колебаниями температуры и влажности
		• Плоттер должен ра-ботать при следую-щих условиях: • Рабочее окружение:°C °F) отн. вл.% (Rh)
Место с сильной вибрацией	Прямой воздушный поток из кондиционера или подобного источника.	Вокруг плоттера среда с наличием открытого пламени.

xiii

ГЛАВА 1

До начала эксплуатации

В этой главе приводятся данные, которые необходимо знать до начала работы – такие, как названия узлов плоттера или операции

по его установке.

Перемещение плоттера............ 1-2

Где устанавливать плоттер.........

Рабочая окружающая температура...............

Перемещение плоттера..............

Узлы и их назначение ........

Передняя сторона......................

Задняя и боковые стороны.....

Пульт управления...................

Нагреватель..........................

Датчик носителя.....................

Каретка........................................

Нож и линейка............................

Узел уплотнительных колпачков

Зажимные и подающие ролики.

Соединительные кабели...1-10

Подключение кабеля USB 2.0...

Подключение кабеля питания..

Установка чернильных картриджей 1-12

Правила обращения с картриджами............................

Носители............................

Используемые размеры носителей 1-14

Правила обращения с носителями 1-14

Меню режимов работы...

Mov

Перемещение плоттера

ing this machine

Где устанавливать плоттер

Перед сборкой плоттера выберите место для его установки.

На месте установки должно быть достаточно пространства не только для самого плоттера, но и для удобной работы на нём.

Модель	Ширина	Глубина	Высота	Общий вес
JV33-130	2289 мм	739 мм	1424 мм	145 кг
JV33-160	2538 мм	739 мм	1424 мм	160 кг

rking environmental temperature

Не менее 1000 мм
Не менее 2740 мм
Не менее 500 мм	Не менее 500 мм
Не менее 1000 мм
мм мм

Рабочая окружающая температура

Надёжная печать обеспечивается при окружающей температуре от 20 до 35°C.

В зависимости от окружающей температуры температуру нагревателя можно не повышать до заданного значения.

Moving this machine

1-2

Перемещение плоттера

1

Перемещение плоттера

Перемещение плоттера согласно нижеперечисленным операциям подразумевает, что изменение места происходит на одном уровне, без преодоления уступов.

• При необходимости перемещения плоттера с одного уровня на другой обращайтесь за консультацией к продавцу или в представительство компании MIMAKI.

Перемещение плоттера своими силами может привести к его поломке.

• При перемещении плоттера не допускайте его ударов.

• После перемещения плоттера не забывайте блокировать его опорные ролики.

Разблокировать опорный

ролик

Двигать плоттер, как показано на

рисунке.

• Для надёжности в перемещении должно

участвовать более 2 человек.

• Не упирайтесь в крышку, чтобы не сломать её.

Заблокировать опорный ролик.

1-3

Узлы и их назначение

Names of Parts and Functions

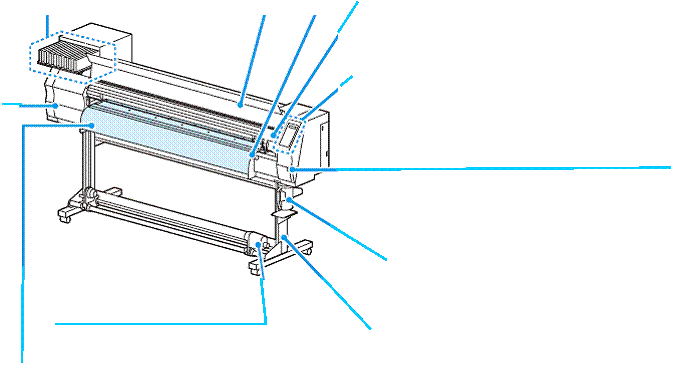

Front

Крышка отсека обслуживания Для обслуживания открыть крышку. Даже при отключённом питании все крышки должны быть закрыты. Чернильные картриджи Каждый картридж содержит чернила определённого цвета. Защитная полка для картриджей Защищает плоттер от поломки выступающей частью картриджей объёмом 440 см3. (Находится под картриджами.) Натяжное устройство Автоматически наматывает рулонный носитель. Стол Служит для выпуска запечатанного носителя. Внутри установлены три нагревателя. Подогреватель в зоне печати/Постпечатный Фиксирует и высушивает чернила на отпечатке. (Размещены внутри стола)

Передняя крышка Открывать для заправки носителей, освобождения застрявшего носителя или для проведения работ по техобслуживанию внутри плоттера. Даже при отключённом питании все крышки и кожухи должны быть закрыты. Зажимной рычаг (передний) Перемещает зажимные ролики вверх и вниз для захвата или освобождения носителя. Каретка Перемещает печатающую головку. Пульт управления Содержит функциональные клавиши, необходимые для управления плоттером, светодиодные индикаторы и т. п. Выключатель электропитания*1 Включает и выключает питание плоттера. Бачок для отработанных чернил В этом бачке собираются отработанные чернила Станина Поддерживает корпус плоттера. Снабжена роликами для перемещения плоттера.

*1 Выключатель питания под пультом управления подсвечивается зелёным цветом, когда питание включено,

и мигает, когда питание выключено. Даже, когда этот выключатель выключен, осуществляется периодическая

прочистка дюз, что обеспечивается постоянно включённым главным выключателем. (Ждущий режим, стр.1-5)

1-4

Узлы и их назначение

Names of Parts and Functions

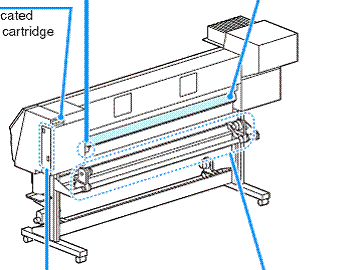

Задняя и боковые стороны

Зажимной рычаг (задний)

Связан с зажимным рычагом

на передней стороне.

Предварительный нагреватель

Подогревает носитель перед печатью.

(Размещён внутри стола)

Картридж с чистя-

щим раствором

Комплект моющего картриджа (приобретается дополнительно).

Set a dedicated

Washings cartridge

(optional).

Держатели рулона

Удерживают носитель после вставки в правый

и левый конец рулона. Имеются держатели для

двух - и трёхдюймового отверстия в рулоне.

Гнездо USB 2.0



Главный выключатель

Включает и выключает питание плоттера. Его

следует оставлять включённым для автоматической

прочистки дюз.

Ввод переменного тока

Гнездо для подключения кабеля питания.

1-5

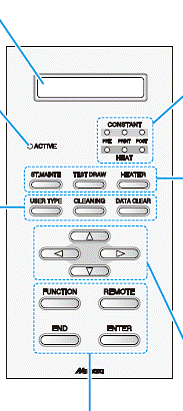

Пульт управления

Используется для настроек печати и управления работой плоттера.

Индикатор CONSTANT (ПОСТОЯННО) Светится зелёным светом, когда темпе-ратура нагревателя достигает заданного значения. Индикатор HEAT (НАГРЕВ) Светится оранжевым цветом при прогреве нагревателя.

Дисплей

Отображает состояние плоттера,

ввод данных и ошибки.

Индикатор ACTIVE (РАБОТА)

Мигает при приёме или выводе

клавиша Нажать для техобслуживания. клавиша Выполняет печать испытательной схемы для проверки чистоты всех дюз. клавиша Использовать эту клавишу для установки температуры всех трёх нагревателей или контроля температуры панелей.

данных.

клавиша Выбирает тип пользователя. клавиша Выполняет очистку головки при засыхании чернил. клавиша Удаляет принятые данные.

клавиша

Служит для вывода меню настройки функции.

клавиша

Отменяет последнее введённое значение или возвращает меню настроек на следующий

более высокий уровень.

клавиша

служит для переключения между режимами [REMOTE] и [LOCAL].

клавиша

Фиксирует ввод последнего значения или пере-

водит на следующий более низкий уровень.

Функции клавиш перемещения

Каждая из них способна изменять своё назначение в зависимости от условий, при которых она используется. Имеется набор следующих функций:

	Перед обнаруже-нием носителя	После обнаруже-ния носителя	При выборе функции	При выборе устанав-ливаемого значения
	Определяет ширину носителя.	Сдвигает каретку влево.
	Определяет ширину и длину носителя.	Сдвигает каретку вправо.
		Перемещает носитель внутрь.	Возвращает к предыдущей функции.	Вновь выбирает предыдущее значение.
		Перемещает носитель наружу.	Переводит к сле-дующей функции.	Выбирает следующее значение

1-6

Узлы и их назначение

Names of Parts and Functions

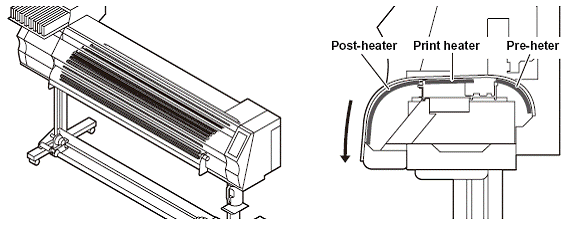

Нагреватель

Предварительный нагреватель / Нагреватель в зоне печати / постпечатный нагреватель размещены в столе.

Предварительный нагреватель служит для подогрева носителя перед печатью для предотвращения быстрого изменения температуры.

Нагреватель в зоне печати способствует улучшению качества печати.

Постпечатный нагреватель подсушивает чернила после нанесения.

Media sensor

• Когда нагреватель включён, стол очень горячий. При необходимости снятия передней крышки или расправки носителя следует понизить температуру нагревателя и дождаться, пока температура снизится; иначе можно получить ожог.

• При необходимости замены носителя более тонким следует понизить температуру нагревателя и дождаться соответствующего снижения температуры. Установка тонкого листового носителя при сильно разогретом нагревателе может вызвать расплавление и прилипание носителя к столу или сморщивание и коробление носителя.

постпечатный подогреватель предварительный подогреватель в зоне печати подогреватель

Датчик носителя

Датчик носителя определяет присутствие носителя и его длину.

В этом плоттере датчик носителя размещён в столе (в его

задней части).

датчик носителя

• Носитель нужно устанавливать так, чтобы датчик в задней части стола был целиком перекрыт носителем. Если датчик не перекрыт носителем, он не может обнаружить носитель.

1-7

Каретка

На каретке установлены чернильные головки для печати,

нож для отрезания носителя и т. п.

Для регулировки высоты головки в двух положениях в соот-

ветствии с толщиной носителя имеется рычаг (стр. 2-8)

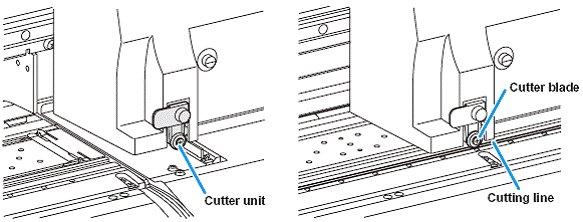

Нож и линейка

На каретке установлен ножевой блок для отрезания носителя после печати на нём.

Роликовый нож взаимодействует с режущей линейкой, установленной на столе.

Names of Parts and Functions

Роликовый нож

Режущая линейка

Ножевой блок

1-8

Узлы и их назначение

1

Блок головок

• При выполнении чистки в блоке головок надевайте защитные очки для предотвращения попадания чернил в глаза.

Блок головок содержит колпачки, щётку для очистки головок

и другое оборудование.

Колпачки предотвращают от засыхания дюзы в головках.

Щётка очищает дюзы в головках. Эту щётку следует время

от времени заменять после её деформации или сильного

загрязнения.

Зажимные и подающие ролики
