Цветной струйный плоттер (стр. 5 )

Натяжение может оказать отрицательное влияние на качество изображения.

2-13

Настройка на листовой носитель

В отличие от рулонного носителя листовой носитель не требует опоры на держатели рулона.

Передняя крышка

Открыть переднюю крышку.

Поднять зажимной рычаг.

Зажимной рычаг

Вставить листовой носитель между

столом и зажимными роликами.

• Установить лист так, чтобы он не высовывался за правый конец ролика с правой стороны.

Зажимной ролик

Осторожно прижать носитель

прижимом.

• При использовании толстого носителя убрать прижим с носителя перед печатью.

Прижим носителя

Опустить зажимной рычаг.

• Расправить носитель.

Закрыть переднюю крышку.

Setting medias

2-14

Нажать клавишу ENTER.

Нажать клавишу „ для выбора

“LEAF” (листовой носитель).

Начинается опознавание носителя.

(1) Определяется ширина носителя.

(2) При подаче носителя определяется его задний конец.

(3) По окончании опознавания плоттер возвращается в локальный режим.

2-15

Изменение настройки температуры нагревателя

Настройку температуры нагревателя можно изменить и ввести в память в разделе меню HEATER (нагреватель) режима настройки (см. стр. 3-8).

Регулировка настройки температуры выполняется в режиме настройки, как описано ниже.

Температура настраивается в соответствии с используемым носителем.

• По умолчанию температура нагревателя установлена на "OFF" (нет нагревания).

• Температуру можно регулировать даже во время печати.

• Для достижения заданной температуры разогрева может потребоваться от нескольких минут до нескольких десятков минут в зависимости от окружающей температуры.



Нажать клавишу HEATER (нагреватель).

Нажать клавишу HEATER.

Настройка температуры в пользовательском режиме

Диапазон температур: от 20 до 50°С

Установить температуру каждого

нагревателя, нажимая клавиши ▲, q, t, u.

Выбор нагревателя: выбирать клавишами t, u.

Установка температуры: клавишами ▲, q.

• При нагревании нагревателей индикатор HEAT (прогрев) зажигается оранжевым цветом.

Окончание прогрева нагревателей.

• При достижении установленной температуры индикатор HEAT гаснет, а индикатор CONSTANT (постоянный) зажигается зелёным цветом.

Нажать клавишу ENTER.

• Происходит возврат в локальный режим.



• Температуру нагревателей следует устанавливать заранее в соответствии с используемым носителем (см. стр. 3-2 "Объединение условий печати (пользовательская настройка)"

• Настройка, выполняемая с помощью вышеописанных операций, не фиксируется как одна из пользовательских настроек. Она сохраняется только до тех пор, пока не будет выключено питание или температура не будет вновь изменена в соответствии со следующими условиями.

(1) Меняется вид режима установки.

(2) Меняется температура нагревателя в режиме настройки.

(3) Температура нагревателя задаётся с компьютера.

• Температура нагревателя контролируется растровым процессором, если он имеет функцию контроля. Об операциях настройки RIP см. инструкцию к нему.

• Данный плоттер можно эксплуатировать при окружающей температуре от 20 до 35°C. В зависимости от этой температуры нагреватель может не разогреваться до установленного значения.

2-16

Рекомендации по выбору температуры (при использовании сольвентных чернил)



Тип чернил	ES3	SS21
Тип носителя	Глянцевый хлорэтилен	Спецхолст	FF	Любые носители
Предварительный нагреватель	40°C	40°C	40°C	35°C
Нагреватель в зоне печати	40°C	40°C	40°C	35°C
Постпечатный нагреватель	50°C	50°C	50°C	50°C

• Установка на нужную температуру в зависимости от носителя.

• При использовании цветных чернил на водной основе не требуется соблюдение этих

рекомендаций.

Подтверждение температуры нагревателей

Нажать клавишу HEATER на пульте

управления.

• Отображается текущая температура каждого нагревателя

Для окончания отображения нажать клавишу END.

• Пульт возвращается в локальный режим.

2-17

Пробная печать

Test plotting

Пробную печать выполняют для проверки отклонений изображения (размывания, пропусков) в результате засорения дюз или иных причин.

Пробная печать

• При использовании листовых носителей установить размер в печати в продольном направлении больше, чем A4.

• При использовании рулонных носителей перед печатью перемотать рулон вручную, чтобы носитель был натянут. Ослабленное натяжение может привести к ухудшению качества печати.

Перед пробной печатью проверить	• Установлен ли носитель (стр. 2-6)	• Выбрана ли точка начала печати
• Отрегулирована ли высота головки (стр. 2-8)

В локальном режиме нажать

клавишу TEST DRAW (пробная печать)

Нажать кнопку ENTER.

• Плоттер начинает пробную печать.

• По её окончании плоттер возвращается в локальный режим.

Проверить качество пробного отпечатка.

• Если оно нормальное, завершить операцию.

• Если в нём есть отклонения, выполнить прочистку головки (см. стр. 2-19)

Дюзы засорены	Чернила засохли

Нормальный рисунок Ненормальный рисунок

2-18

Очистка головки

Существует три вида очистки головки. Их выбирают в зависимости от результатов пробной печати.

NORMAL (нормальный) : выбирается при отсутствии нескольких линий.

SOFT (мягкий) : при необходимости протирки головки (изогнуты линии)

HARD (жёсткий) : если дефекты не устраняются другими видами.

В локальном режиме нажать

клавишу CLEANING (очистка).

Выбрать вид очистки, нажимая

клавиши p, q.

Нажать клавишу ENTER.

• На нижней строчке дисплея указывается время, оставшееся до конца очистки.

• По окончании очистки плоттер возвращается в локальный режим.

Снова выполнить пробную печать и проверить результат.

• Повторять очистку и пробную печать, пока не будет достигнут нужный результат.

Если качество печати не улучшается после очистки головки.

• Очистить щётку и чернильный колпачок (см. стр. 4-5).

• Промыть дюзы головки (см. стр. 4-10).

• Обратиться к разделу "Если дюзы засорены после очистки" (стр. 4-18).

2-19

Начало печати

• При использовании рулонного носителя перемотать его перед печатью вручную, чтобы он был установлен в натянутом состоянии. Слабое натяжение может ухудшить качество печати.

Установить носитель (стр. 2-6).

Проверить температуру нагревателей.

• Убедиться в том, что горит индикатор CONSTANT под [PRE], [PRINT], [POST].

Нажать клавишу REMOTE

в локальном режиме.

• Происходит вход в дистанционный режим и можно принимать данные с компьютера.

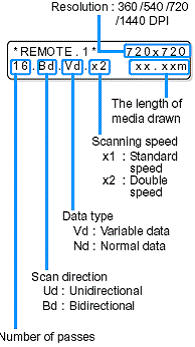

Разрешение

Передать данные с компьютера.

• The ACTIVE lamp blinks and the drawing condition is displayed.

Длина носителя

• For the method of data transmission, refer to the instruction manual for the output software.

Скорость сканирования х1 : стандартная х2 : двойная

Плоттер начинает печать.

Тип данных Vd : переменные Nd : обычные

• Скорость печати может меняться в зависимости от ширины носителя или положения точки начала печати даже при печати одной и той же информации, в зависимости от разрешения.

Направление сканирования Ud : в одном направлении Bd : в двух направлениях

Число проходов



2-20

Временная остановка печати

Perform the following operations when stopping the print halfway.

Нажать клавишу REMOTE в ходе

печати.

• Печать прерывается.

• Прерывается передача данных с компьютера.

• При повторном нажатии клавиши REMOTE возобновляется передача данных с прерванного момента.



Удаление введённых данных (сброс)

Стираются только данные, принятые до прерывания печати.

Нажать клавишу DATA CLEAR в

локальном режиме.

Нажать клавишу ENTER.

• Гаснет индикатор ACTIVE.

• Принятые данные стираются, и происходит

возврат в локальный режим.

2-21

Отрезание носителя

Для рулонных носителей существуют два варианта отрезания по окончании печати.

• Следить за тем, чтобы запечатанная поверхность не касалась пола или других запечатанных поверхностей при отрезании.

• При использовании натяжного устройства подмотать отрезанный носитель нажатием переключателя натяжного устройства.

Автоматическое отрезание



Носитель автоматически отрезается при окончании печати.

• Автоматическое отрезание необходимо включить (по умолчанию оно не включено).

• Если автоматическое отрезание отключено, отрезать носитель согласно операциям,

описанным в разделе "Ручное отрезание".

Автоматически отрезать носитель по

завершении процесса печати.

Ручное отрезание



Носитель отрезается в выбранном положении нажатием клавиш на пульте управления.

Нажимать клавиши ▲, q, t, u

в локальном режиме.

• Происходит вход в режим установки точки начала печати.

• Подать носитель в положение отрезания нажатием клавиши q.

Нажать клавишу FUNCTION.

Нажать клавишу ENTER.

• Плоттер выполняет отрезание носителя.

• По окончании отрезания происходит возврат в локальный режим.



2-22

ГЛАВА 3

Приёмы эксплуатации

В этом разделе описаны рабочие операции, облегчающие эксплуатацию плоттера, и настройки каждой операции.

Пользовательская настройка.. 3-2

Запоминание условий печати

(пользовательская настройка)

Порядок запоминания....................

Настройка компенсации

носителя................................

Настройка компенсации носителя

Изменение настройки

нагревателя..............................

Изменение температуры

нагревателя...................................

Настройка нужной температуры

(при использовании сольвентных чернил) 3-10

Если температура нагревателя слишком низкая 3-11

Настройка режима печати..

Настройка качества печати...........

Настройка направления сканирования головки при печати 3-14

Настройка логического поиска......

Настройка печати белого слоя.....

Настройка времени сушки.

Настройка полей...................

Настройка приоритета........

Настройка автоочистки......

Настройка очистки в ходе

печати.......................................

Настройка определения

носителя..................................

Другие настройки..................

Инициализация настроек..

Настройки плоттера............

Регулировка вентилятора-дезодоратора 3-31

Настройка подачи на подсушку...

Настройка "маркировки"...............

Настройка подтверждения подачи.. 3-36

Настройка времени......................

Настройка единиц измерения......

Настройка марки плоттера...........

Настройка звука при нажатии

клавиш........................................

Подтверждение информации о плоттере 3-41

Отображение информации..........

3-2

Запоминание условий печати (пользовательская настройка)

Условия печати запоминаются в каждой пользовательской настройке (1-4).

Наиболее подходящие условия вводятся только при изменении настройки, например, когда используется другой вид носителя, а ранее введённые параметры ему не соответствуют.

Примеры пользовательских настроек

	При использовании сольвентных чернил	При использовании чернил на водной основе
Настройка 1	На спецхолст 1	Фотобумага
Настройка 2	На спецхолст 2	Полиэтилентерефталат 1
Настройка 3	На FF (гибкая лицевая сторона)	Полиэтилентерефталат 2
Настройка 4	ПВХ	Синтетическая бумага

Порядок запоминания
