Руководство пользователя (стр. 3 )

В. Опустите узел печатающей головки, затем поверните задвижку печатающей головки до упора против часовой стрелки.

Г. При необходимости вернитесь к шагу загрузки бумаги для завершения процесса установки. В противном случае закройте крышку. После отображения надписи READY нажмите и удерживайте кнопку FEED до того, как пройдет минимум один пролет (или отметка); см. раздел 3.4.

þ

При использовании отражающего или непрерывного типа бумаги выбирайте соответствующий тип сенсора; см. раздел 4.2.1.

3.3 Загрузка ленты

Лента, требуемая при печати на термопередающей бумаге, должна быть установлена следующим образом:

þ

При использование ленты значительно большей, чем бумага (и подложка, при ее наличии) ширины, рекомендуется использовать дополнительные средства защиты от абразивного износа.

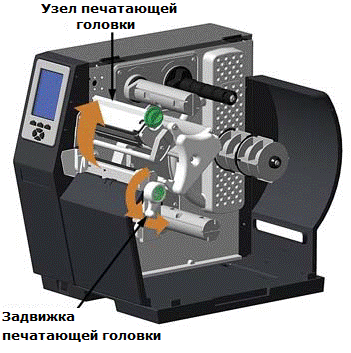

A. Вращайте задвижку печатающей головки против часовой стрелки, а затем поднимите узел печатающей головки.

Б. Наденьте рулон ленты на поддерживающую ленту катушку в направлении, соответствующем типу установленной ленты (покрытием внутрь или наружу), как показано на рисунке ниже.

þ Сторона ленты с покрытием (чернилами) должна быть направлена в сторону бумаги.

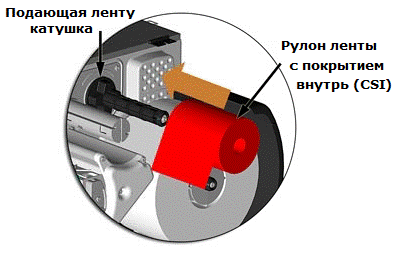

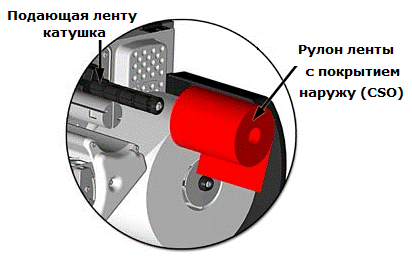

Лента с покрытием внутрь (CSI) Лента с покрытием наружу (CSO)

В. Направьте ленту под ленточный ролик, а затем наружу через переднюю часть принтера.



à

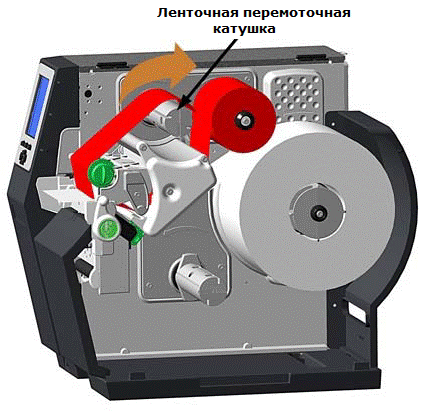

Г. Направьте ленту вверх и вокруг ленточной перемоточной катушки. Оберните ленту несколько раз по часовой стрелке (как указывают направляющие стрелки) вокруг катушки, чтобы закрепить ленту.



Д. Опустите узел печатающей головки, затем поверните задвижку печатающей головки до упора против часовой стрелки.

Е. Закройте крышку. После отображения надписи READY нажмите и удерживайте кнопку FEED до того, как пройдет минимум один пролет (или отметка); см. раздел 3.4.

þ

После полного использования рулона ленты удалите ее: Стяните пустую сердцевину с подающей ленту катушки. Возьмитесь за использованный рулон на ленточной перемоточной катушке, затем потяните и сожмите его для удаления использованной ленты. (Для удаления частично использованного рулона разрежьте ленту и удалите рулон, как описано выше, а затем выкиньте использованную ленту.)

3.4 Быстрая калибровка

Быстрая калибровка помогает точно настроить принтер под ваш тип бумаги. Она должна производиться при первичной установке или при замене бумаги. Установив бумагу и настроив положение датчика, произведите калибровку:

· Когда принтер находится в состоянии ожидания, нажмите и удерживайте кнопку FEED, пока не пройдет один полный ярлык. Затем опустите кнопку.

В случае успешного завершения операции отобразится надпись CALIBRATION COMPLETED, а затем — READY.

þ

• Если принтер отображает надпись CANNOT CALIBRATE или прекращает подачу на половине ярлыка, нажмите и удерживайте кнопку FEED, пока не пройдут два (или более) ярлыка. Если и это не помогло, см. «Калибровка датчика бумаги» (раздел 5.2)

• Надпись WARNING LOW BACKING может появиться при использовании маркированной бумаги или бумаги с прозрачной подложкой; однако, калибровка при этом считается проведенной.

• Бумага, содержащая крупные разрывы, может потребовать изменений параметра PAPER EMPTY DISTANCE; см. раздел 4.2.1.

3.5 Контроль качества печати

Принтер обеспечивает гибкую систему контроля качества печати. Самые эффективные способы контроля: количество подаваемого тепла и скорость подачи бумаги. Через опцию PRINT CONTROL доступны четыре установки (см. раздел 4.2.2):

• HEAT устанавливает уровень энергии для печати, где меньшие значения осветляют изображение, а большие затемняют;

• PRINT SPEED регулирует пропускную способность, где меньшие скорости дают больше времени на энергопередачу, а большие могут потребовать больше тепла (HEAT) для достижения желаемой контрастности;

• CONTRAST выполняет тонкую настройку серых (затененных) зон изображения;

• DARKNESS выполняет тонкую настройку черных зон изображения.

þ

Команды Heat и Speed с программного обеспечения хоста могут перекрывать установки меню принтера, см. «Установки хоста», раздел 4.2.5.

30 H-Ciass

4 Использование панели управления

4.1 Компоновка

Панель управления — это событийный пользовательский интерфейс, состоящий из графического дисплея и клавиатуры. В зависимости от размера, внешний вид и композиция дисплея могут разниться:

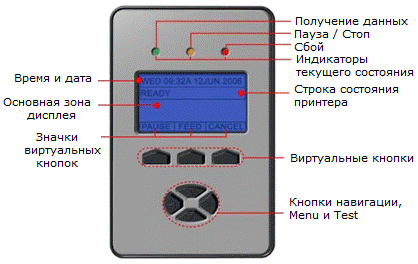

Маленький дисплей

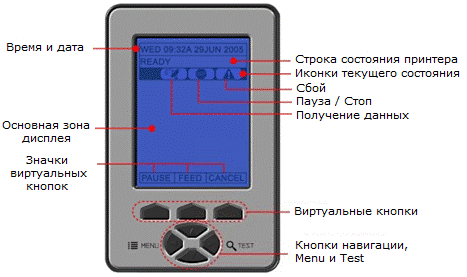

Крупный дисплей

4.1.1 Дисплей

Дисплей (см. раздел 4.1) предоставляет информацию о принтере:

• Текущие время и дата;

• Значки виртуальных кнопок, обозначающие их функции;

• Счетчик ярлыков во время пакетных работ;

• Системное меню в режиме меню (Menu Mode);

• Тестовое меню в режиме теста (Test Mode);

• Различные сообщения;

• Статусные уведомления в реальном времени (см. ниже).

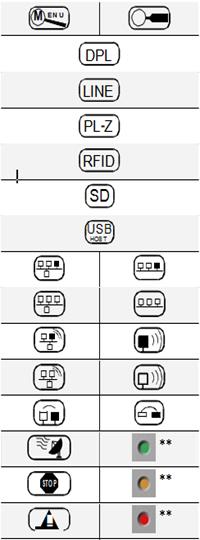

Размер дисплея	Иконки текущего состояния*
Крупный	Маленький
	{0>Initialization, typically brief (but a damaged or invalid printhead can delay the process).<}0{>Запуск, обычно отображается недолго (но при поврежденной или неподходящей печатающей головке возможно более продолжительное время). <0}
		Отображение крупных шрифтов; см. раздел 4.1.2.
	Входной режим — DPL, см. раздел 4.2.4.
	Входной режим — LINE, см. раздел 4.2.4.
	Входной режим — PL-Z, см. раздел 4.2.4.
	Обнаружено РЧИД.
	Обнаружена SD-карта памяти.
	Обнаружена USB-клавиатура или запоминающее устройство.
				Обнаружена проводная сеть.
		Сервер недоступен
		Сеть WLAN, ассоциированная с Access Point.
		Cеть WLAN, не ассоциированная с Access Point.
		Режим WLAN ADHOC.
		Получение данных.
		Пауза.
		Сбой, см. раздел 6.1.2.

*См. также «Описание иконок», раздел 4.2.6.

**Светодиод

4.1.2 Функции клавиатуры

Кнопки и клавиши на клавиатуре (см. раздел 4.1) контролируют функции принтера:

• Виртуальные кнопки зависят от режима, сменяя функции по необходимости;

• Навигационные кнопки обеспечивают навигацию по пунктам меню и параметрам, и изменяют их. Подсвеченный пункт меню выбираем (по нажатию кнопки ENTER) или активирован (напр., стандартные настройки).

В зависимости от состояния принтера, доступ ко многим функциям достигается путем нажатия (или нажатия удержания в течение разного времени) кнопок и клавиш:

Функции клавиатуры
Функция	Состояние принтера	Последовательность нажатия	Связанный раздел
Калибровка, пустое значение	Ждущее	Долгое PAUSE и FEED	5.2
Калибровка, опция РЧИД	Ждущее	Долгое PAUSE и TEST	4.2.3
Быстрая калибровка	Ждущее	Долгое FEED	3.4
Отображение регулировки контраста	Ждущее	Долгое MENU	4.1
Отображение крупных шрифтов	Ждущее	Стрелка вниз	4.1.1
Подача / сбой очистки	Ждущее	FEED	4.1
Пауза	Ждущее	PAUSE	4.1
Ярлык печати, конфигурация	Ждущее	FEED и CANCEL	4.3.5
Ярлык печати, сеть	Ждущее	PAUSE, FEED и CANCEL	4.2.5
Ярлык печати, качество	Ждущее	PAUSE и FEED	4.3.1
Мягкий сброс	Ждущее	Долгое CANCEL	5.3.1
Системное меню	Ждущее	MENU	4.2
Тестовое меню	Ждущее	TEST	4.3
Режим загрузки	Включенное	Удерж. PAUSE и TEST	5.7
Режим шестнадцатеричного дампа	Включенное	Удерж. FEED	6.2
Сброс, уровень 1	Включенное	PAUSE и FEED	5.3.2
Сброс, уровень 2	Включенное	Удерж. PAUSE, FEED и CANCEL	5.3.3

4.2 Системное меню

Системное меню состоит из семи ветвей меню:

· MEDIA SETTINGS (настройки бумаги)

· PRINT CONTROL (управление печатью)

· PRINTER OPTIONS (опции принтера)

· SYSTEM SETTINGS (системные установки)

· COMMUNICATIONS (связь)

· DIAGNOSTICS (диагностика)

· MCL OPTIONS (опции MCL)

Для входа в системное меню нажмите кнопку Menu.

(Данное действие приводит принтер в режим меню, выводя его из сети и приостанавливая обработку новых данных.)

þ

• Прежде чем появится доступ к меню или придут в силу изменения, могут появляться экранные подсказки; см. раздел 5.1.1.
