Изделие, изображенное на чертеже (рисунок А.1), относится к классу валов. Валы в машинах предназначены для базирования вращающихся деталей (втулок, зубчатых колес, маховиков, муфт), для базирования заготовок изготовляемых дета­лей или инструментов, для передачи крутящего момента и для преобразования вра­щательного движения в поступательное.

По геометрической форме вал, изображенный на чертеже, относится к прямому.

Базовыми поверхностями вала, обеспечивающими его работоспособность, явля­ются опорные шейки (диаметрами 30, 20, 35 мм), паз, являющийся торцевым шпо­ночным пазом и служащий для передачи крутящего момента, а также паз под призматиче­скую шпонку, которая предотвращает относительное перемещение вала при пере­даче крутящего момента (допуски и параметры шероховатости назначены верно по [1]).

Для большинства валов главным является обеспечение соосности рабочих по­верхностей. Как правило, эта величина выбирается по 5-7 степеням точности (на чертеже соосность указана верно в соответствии с [1]).

Цилиндрические поверхности обрабатываются по 7 квалитету с шероховатостью Ra=0,8-0,4 мкм, что соответствует рекомендациям [1]. Для остальных поверхностей параметр шероховатости Ra=3,2 мкм.

На чертеже не указан материал изделия.

Валы в основном изготовляют из конструкционных и легированных сталей, к которым предъявляются требования высокой прочности, хорошей обрабатываемо­сти, малой чувствительности к концентрации напряжений, а также повышенной из­носостойкости. Этим требованиям отвечают стали марок 35, 40, 45, 40Х, 40ХН, 40Г и др. Выбираем сталь 40Х по ГОСТ 4543-71, т. к. она обладает высокими механи­ческими характеристиками.

НЕ нашли? Не то? Что вы ищете?

Для изображения данного вала будет достаточно одного главного вида и сече­ния. Количество линейных и диаметральных размеров достаточно, и они указаны верно. Однако не хватает знаков диаметра.

Вывод: чертеж требует доработки.

А.4 Анализ технологичности изделия

На характер технологических процессов существенное влияние оказывает тех­нологичность конструкции изделия и составляющих его деталей.

Технологичность конструкции изделия – это совокупность свойств конструкции изделия, определяющих ее приспособленность к достижению оптимальных затрат при производстве, эксплуатации и ремонте для заданных качества, объема выпуска и условий выполнения работы. То есть чем меньше трудоемкость и себестоимость изготовления изделия, тем более оно технологично. В этом и состоит принцип технологичности конструкции.

Таким образом, основными критериями оценки технологичности конструкции являются трудоемкость и себестоимость изготовления.

Требования к технологичности конструкции изделия следующие:

•  конструкция детали должна состоять из стандартных и унифицированных эле­ментов или быть стандартной в целом;

•  детали должны изготовляться из стандартных и унифицированных заготовок или заготовок, полученных рациональным способом;

•  конструкция детали должна обеспечивать возможность применения типовых и стандартных технологических процессов ее изготовления.

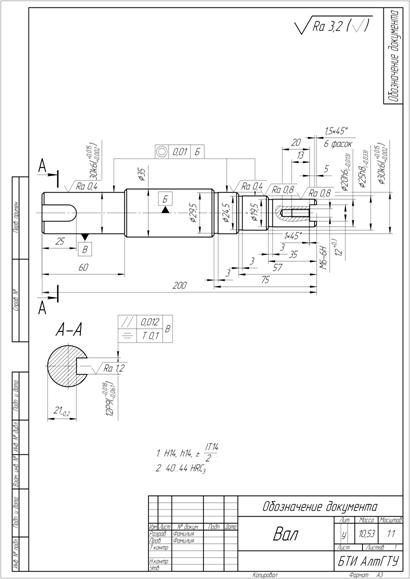

1 – Чертеж вала

Технологичность конструкции может оцениваться на двух уровнях: качествен­ном и количественном.

Количественную оценку в учебных целях не применяют, т. к. изделие оценивает­ся по формальным показателям. Ввиду сложности ее выполнения применим только качественную оценку (таблица А.1).

На качественном уровне изделие считается технологичным, если его можно вы­полнить на серийно-выпускаемом оборудовании с применением стандартных инст­рументов и приспособлений.

1 – Качественная оценка технологичности

Поверхность (рисунок А.2)

Ма­шины и обо­рудова­ние

Приспособле­ния

Инструмен­ты

Технологич­ность

Фаски 1

Токар­ный
станок

Трехкулачковый патрон

Проходной
резец

Технологично

Паз 2

Фре­зерный
станок

Трехкулачковый патрон

Концевая фреза

Технологично

Резьба на внут­рен­ней по­верх­ности 3

Токар­ный
станок

Трехкулачковый патрон

Метчик
(сверло)

Технологично

Цилинд­рические поверхно­сти 4

Токар­ный
станок

Трехкулачковый патрон

Проходной
резец

Технологично

Канавки 5

Токар­ный
станок

Трехкулачковый патрон

Канавочный
резец

Технологично

Шпоноч­ный паз 6

Фре­зерный
станок

Машинные
тис­ки

Шпоночная фреза

Технологично

2 – Поверхности детали

Вывод: по результатам качественного анализа было выяснено, что изделие, изо­браженное на чертеже, технологично.

А.5 Выбор исходной заготовки

Выбор исходной заготовки непосредственно связан с конкретным технико-экономическим расчетом себестоимости готовой детали, выполняемым для заданно­го объема годового выпуска с учетом других условий производства.

Таким образом, при выборе заготовки необходимо обеспечить заданное качество.

А.5.1 Литье

Литейное производство позволяет получать разнообразные по конфигурации и свойствам фасонные отливки из чугуна, стали и из сплавов цветных металлов. Вы­сокие механические и эксплуатационные свойства отливок обусловливают их широ­кое применение в различных отраслях промышленности. Литьем изготавливают за­готовки как простой, так и сложной формы, которые нельзя получить другими тех­нологическими методами.

К способам литья относят литье в песчано-глинистые формы, в оболочковые формы, под давлением, по выплавляемым моделям, центробежное литье.

А.5.1.1 Литье в песчано-глинистые формы

Этот способ является универсальным для получения заготовок из материалов различных марок и габаритов. Его сущность заключается в получении отливок из расплавленного металла, затвердевшего в формах, изготовленных из формовочных смесей путем уплотнения с использованием модельного комплекта. После затверде­вания залитого металла и охлаждения отливки производят ее выбивку, очистку и обрубку.

А.5.1.2 Литье в оболочковые формы

При этом методе используют песчано-смоляные смеси. По такому методу можно изготовить заготовки сложной конфигурации массой до 100 кг. Метод экономически оправдан при производстве ответственных отливок из труднообрабатываемых мате­риалов.

А.5.1.3 Литье под давлением

Этот способ применяют для заготовок сложной формы. Изготовляют отливки на специальных машинах для литья под давлением с холодной и горячей камерами прессования. Эти машины могут выпускать до 400 отливок в час. Способ рентабе­лен при готовой программе не менее чем штук в год из-за высокой слож­ности оборудования.

А.5.1.4 Литье по выплавляемым моделям

Сущность этого способа заключается в процессе получения отливок из расплав­ленного металла в формах, которые не требуют разъема, т. к. рабочая полость образуется в результате удаления (вытекания) легкоплавкого материала модели при ее предварительном нагревании. Выплавляемые модели изготовляют из модельных со­ставов, состоящих из двух и более компонентов. Масса заготовки до 150 кг. Рента­белен в крупносерийном производстве.

А.5.1.5 Центробежное литье

Его сущность заключается в получении отливок из расплавленного металла во вращающихся формах. По такому способу получают изделия типа втулок, отливки с высокими механическими свойствами. Масса заготовки от 0,01 до 1 тонны. Используется в крупносерийном и массовом производстве.

А.5.2 Ковка и штамповка

Ковку применяют с целью получения заготовки простой конфигурации с массой выше 4 тонн. Она осуществляется на гидравлических прессах или на пневматиче­ских молотках. Ковкой получают разнообразные по форме и размерам поковки мас­сой до 300 тонн, которые служат заготовками для последующей обработки резани­ем. Также поковки применяют в единичном и мелкосерийном производстве.

Штамповка используется для изготовления мелких и средних заготовок. В каче­стве инструмента применяют штампы из конструкционных, алюминиевых, магние­вых, титановых сплавов. Штамповку широко применяют для серийного и массово­го производства заготовок и деталей.

А.5.3 Заготовки из проката

Они чаще всего применяются для выпуска гладких и ступенчатых валов при не­большой разнице в диаметре.

Различают следующие виды проката:

•  листовой прокат – профили такого проката легкие и достаточно жесткие;

•  сортовой прокат – в виде прутков круглого, прямоугольного, шестигранного профиля или с фасонным профилем;

•  трубы – получают сваркой заготовок, свернутых из полосы, или прокаткой на автоматических трубопрокатных станах из заготовок круглого сечения.

А.5.4 Выбор заготовки

Выбор заготовки осуществляется на двух уровнях: количественном и качествен­ном. Количественный уровень применяют, когда экономическую целесообразность заготовки рассчитывают по затратам на заготовительное производство и дальней­шую механическую обработку. Как предварительный вариант для количественной оценки применяют качественный уровень, где предварительно заготовку выбирают, используя следующие критерии: технологические свойства материала изделия и геометрию изделия.

а) Технологические свойства материала изделия. В соответствии с данными чертежа материал, из которого изготовлен вал – сталь 40Х. Данная сталь обладает высокой прочностью, хорошей обрабатываемостью, ма­лой чувствительностью к концентрации напряжений. Для вала, изготовленного из стали 40Х, в качестве способа получения заготовки могут быть использованы ковка, штамповка и прокат [9].

б) Геометрия изделия. Так как вал имеет простую конфигурацию, состоит из цилиндрических поверхностей (с небольшой разницей в диаметре), то его можно выполнить из круглого проката.

В соответствии с про­граммой выпуска (в нашем случае это 200000 штук в год), методом заготовитель­ного производства для вала также является прокат.

Таким образом, учитывая все критерии выбора и данные справочника [9], наибо­лее рациональным способом заготовки для вала является круглый прокат из стали 40Х ГОСТ 4543-71 (рисунок А.3).

3 – Эскиз заготовки

Длина заготовки:

,

где LД – длина детали, мм;

Z – припуск, мм;

Т – ширина резца, мм.

.

Длина заготовки для десяти деталей:

Принимаем необходимую длину заготовки, равную

Объем детали:

,

где VПi – объем элементарной охватываемой поверхности детали (цилиндр, призма, конус, шар и т. д.);

VПj – объем элементарной охватывающей поверхности детали (цилиндр, призма, конус, шар и т. д.).

С учетом округления VД =135 см3.

Объем заготовки:

т. е.

Масса детали и заготовки:

,

где ρ – плотность материала, г/см3.

Коэффициент использования материала:

.

.

Вывод: выбор заготовки осуществляется на качественном уровне. Заготовка на десять изделий – круглый прокат из стали 40Х диаметром 40 мм, длиной 208 мм. Оборудова­ние – токарный станок и фрезерно-центровальный полуавтомат марки МР72.

А.6 Разработка технологического маршрута механической обработки

Маршрут – полный набор и строгая последовательность выполнения технологи­ческих операций с целью получить изделие заданного качества (заданное чертежом) при заданной программе и заданном сроке освоения.

А.6.1 Разработка структуры технологического процесса

Сначала следует определить методы финишной обработки.

Согласно техническим требованиям чертежа вал подвергается термической об­работке в виде закалки и отпуска (на это указывает запись HRCЭ 40-44).

Определим состав операций обработки и их последовательность.

Сначала отрезаем заготовку длиной 208 мм на пресс-ножницах Н-522А.

Далее, закрепив заготовку в рифленый и гладкий центры на токарном станке, вы­полняем (рисунок А.4, таблица А.2):

•  точение фасок 3, 6, 9, 12, 14, 16;

•  точение цилиндрических поверхностей 4, 7, 10, 13, 15;

•  точение канавок 5,8,11.

В результате получаем одну токарную операцию.

4 – Поверхности детали, подлежащие механической
обработке

Затем на фрезерном станке закрепляем заготовку в патрон и выполняем фрезерование паза 2, сверление отверстия 18 и нарезание резьбы 19.

Затем на фрезерном станке, закрепив заготовку на столе, выполняем фрезерование шпоночного паза 17.

В результате получаем две фрезерные операции.

Таблица А.2 – Методы механической обработки отдельных
поверхностей

Номер поверхности

Метод механической
обработки

1

Фрезерование

2

Фрезерование

3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16

Точение

17

Фрезерование

18

Сверление

19

Резьбонарезание

Затем для достижения заданной твердости HRC 40-44 вал подвергается закалке с последующим отпуском. Поэтому следующая операция – термическая. В качестве оборудования используется закалочная печь.

Следующая операция – шлифовальная. Шлифованию подвергаются цилиндриче­ские поверхности 4, 7, 10, 15.

Необходимым требованием при разработке технологического маршрута является качество детали, поэтому в технологический процесс вводят заключительную кон­трольную операцию.

Итак, структура технологического процесса включает операции:

1)  заготовительную;

2)  фрезерно-центровальную;

3)  токарную;

4)  фрезерную;

5)  фрезерную;

6)  термическую;

7)  шлифовальную;

8)  контрольную.

А.6.2 Выбор технологического оборудования

На выбор технологического оборудования влияет способ формообразования, точ­ность обработки, габариты рабочего пространства станка и масштаб производства. Исходя из этих критериев сделан выбор оборудования [9].

Для заготовительной операции используем пресс-ножницы Н-522А.

Для фрезерно-центровальной операции – фрезерно-центроваль­ный полуавтомат марки МР72.

Для токарной операции – токарный станок 16К20Ф3 с системой ЧПУ.

Для фрезерной операции – фрезерный станок с ЧПУ СВМ1Ф4 2Р32.

Для термической операции – закалочную печь.

Для шлифовальной операции – круглошлифовальный станок 3А110В.

А.6.3 Обоснование профессий исполнителей

В соответствии с Единым тарифно-квалификационным справочником работ и профессий рабочих (ЕТКСР и ПР) производится обоснование профессий исполни­телей и определение разряда рабочих.

Согласно данным [4] указывается квалификационный разряд работ и осуществляется присвоение тарифного разряда рабочим:

1)  заготовительную операцию выполняет слесарь 2-го разряда;

2)  фрезерно-центровальную операцию выполняет фрезеровщик 3-го разряда;

3)  токарную операцию выполняет токарь 3-го разряда;

4)  фрезерную операцию выполняет фрезеровщик 2-го разряда;

5)  термическую операцию выполняет термист 3-го разряда;

6)  шлифовальную операцию выполняет шлифовальщик 4-го разряда;

7)  контрольную операцию выполняет контролер 3-го разряда.

А.6.4 Обоснование экономических показателей

При разработке технологического процесса учитывают следующие экономиче­ские показатели:

·  степень механизации (СМ);

·  условия труда (УТ);

·  количество одновременно изготавливаемых деталей (КОИД);

·  единицу нормирования (ЕН);

·  размер партии (ОП);

·  штучное время (Тшт).

Выделяют пять степеней механизации:

·  наблюдение за работой автоматов – 1;

·  работа с помощью машин и автоматов – 2;

·  работа вручную при машинах и автоматах – 3;

·  работа на автоматах – 4;

·  работа вручную при наладке машин и ремонте – 5.

Таким образом, определим степень механизации (СМ) по каждой операции технологи­ческого процесса:

·  для заготовительной, фрезерно-центровальной, токарной и фрезерной операций СМ=2;

·  для термической операции СМ=4;

·  для шлифовальной операции СМ=2;

·  для контрольной операции СМ=4.

Следующий экономический показатель – условия труда, которые делятся [7]:

·  на нормальные;

·  на вредные;

·  на особо вредные (особо тяжелые).

Таким образом, выполнение заготовительной, фрезерно-центро-вальной, токар­ной, фрезерной, шлифовальной и контрольной операций протекает при нормальных условиях, а термической – при вредных условиях.

Количество одновременно изготавливаемых деталей принимаем равным 1.

Соответственно единица нормирования – одна штука.

Размер партии изделий (ОП) рассчитываем по следующей формуле:

.

Размер партии 16667 изделий в месяц.

Вывод: обосновали основные экономические показатели, которые заносим в Форму № 1 маршрутной карты.

А.7 Разработка технологической операции

Технологическая операция – это часть технологического процесса, выполняемая на одном рабочем месте.

В процессе разработки технологической операции выполняют следующие инже­нерные задачи:

1)  разработка операционного эскиза и схемы базирования;

2)  разработка структуры технологической операции;

3)  выбор приспособлений;

4)  выбор режущего инструмента;

5)  выбор вспомогательного инструмента;

6)  выбор средств измерения;

7)  расчет режимов резания;

8)  определение штучного времени.

Разрабатываем токарную операцию.

А.7.1 Разработка операционного эскиза и схемы базирования

Операционный эскиз – технологическая задача, которая выполняется графически.

Под базированием понимается придание заготовке определенного положения в приспособлении.

Вал обрабатывается на токарном станке с помощью рифленого и гладкого цен­тров. Обозначение на карте эскизов [6]: *.

После базирования заготовку закрепляют для того, чтобы во время обработки она сохранила заданное положение.

А.7.2 Разработка структуры технологической операции

Для выполнения токарной операции необходимо дифференцировать ее на от­дельные части, называемые технологическими переходами.

Технологический переход – это часть технологической операции, выполняемая одними и теми же средствами технологического оснащения при постоянных режи­мах и установке.

Определим структуру технологической операции, т. е. последовательность вы­полнения основных и вспомогательных переходов.

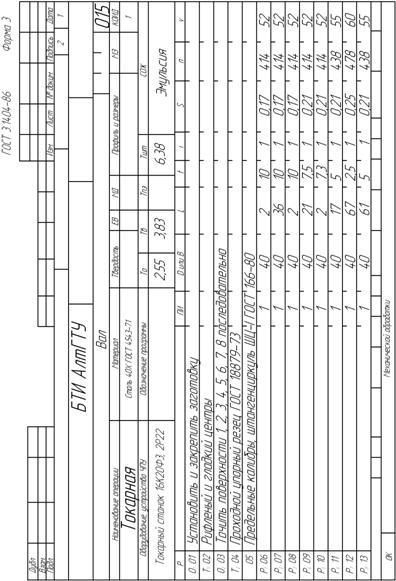

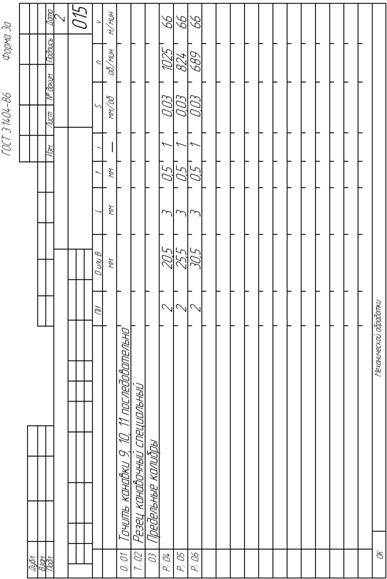

Структура технологической операции (смотри операционную карту ОК и карту эскизов КЭ, рисунки А.6, А.7, см. рисунок А.8):

·  первый переход: установить и закрепить заготовку;

·  второй переход: точить поверхности последовательно, выдерживая размеры 1, 2, 3, 4, 5, 6, 7, 8;

·  третий переход: точить канавки последовательно, выдерживая размеры 9, 10 , 11.

А.7.3 Выбор приспособлений

При разработке технологической операции необходимо правильно выбрать при­способления, которые способствуют повышению производительности труда, каче­ства и точности обработки детали, улучшению условий труда, сокращению трудо­емкости обработки.

Выбор приспособлений зависит от типа производства, способа формообразова­ния и конструкции станка.

При токарной обработке вала в качестве приспособлений используем рифле­ный и гладкий центры [6].

А.7.4 Выбор режущего инструмента

Основными критериями при выборе режущего инструмента являются метод об­работки, механические свойства обрабатываемого материала и режущие свойства инструмента, требуемая точность обработки и качество обрабатываемой поверхно­сти детали.

С учетом конструкции детали можно применить стандартный инструмент.

Второй переход (точение поверхностей 1-8) выполняем проходным упорным резцом, правым и левым, с пластинами из твердого сплава Т15К6. Условное обозна­чение резца в операционной карте: проходной упорный резец Т15К6 ГОСТ [6].

Третий переход (точение канавок 9-11) выполняем специальным канавочным резцом.

А.7.5 Выбор вспомогательного инструмента

Для закрепления проходного упорного резца и специального канавочного резца в револьверной головке токарного станка вспомогательный инструмент не требуется [6].

А.7.6 Выбор средств измерения

Измерительное средство – техническое устройство, используемое при измерени­ях и имеющее нормированные метрологические свойства.

При его выборе руководствуются следующими принципами: обеспечивая задан­ную точность, выбранное средство должно обладать высокой производительностью, не вызывать значительного удорожания продукции, т. е. обеспечивать экономическую целесообразность его применения.

Выбор средства измерения заключается в том, чтобы на основе данных по номи­нальному размеру и допуску определить допустимую погрешность средства измере­ния, а затем на основе полученной величины верно подобрать измерительное сред­ство.

Средствами измерения для вала являются штангенциркуль ШЦ-I ГОСТ 166-80 и предельные калибры [6].

А.8 Расчет режимов резания и штучного времени

Операция 015 – Токарная.

Исходные данные: деталь – вал; обрабатываемый материал – сталь 40Х; заготовка – круглый прокат; станок – токарный с ЧПУ 16К20Ф3; частота вращения шпинделя – 12,5-2000 об/мин; приспособления – рифленый и гладкий центры.

А.8.1 Точение поверхностей 1-8

По таблицам 26, 30 [8] определяем подачу ST и поправочные коэф­фициенты на подачу, а по таблицам 36, 37 [8] – скорость резания VT и поправочные коэффициенты на скорость резания. Аналогичные значения ST, VT и поправочных коэффициентов можно определить по таблицам 17, 21, 25, 26 настоящего пособия.

А.8.1.1 Поверхность 1

Подача:

(мм/об).

Скорость резания:

(м/мин).

Частота вращения:

А.8.1.2 Поверхность 2

Подача:

(мм/об).

Скорость резания:

(м/мин).

Частота вращения:

А.8.1.3 Поверхность 3

Подача:

.

Скорость резания:

.

Частота вращения:

.

А.8.1.4 Поверхность 4

Подача:

.

Скорость резания:

.

Частота вращения:

.

А.8.1.5 Поверхность 5

Подача:

.

Скорость резания:

.

Частота вращения:

.

А.8.1.6 Поверхность 6

Подача:

.

Скорость резания:

.

Частота вращения:

А.8.1.7 Поверхность 7

Подача:

.

Скорость резания:

.

Частота вращения:

А.8.1.8 Поверхность 8

Подача:

.

Скорость резания:

.

Частота вращения:

А.8.2 Точение канавок 9-11

По таблицам 29, 30 [8] определяем подачу ST и поправочные коэффи­циенты на подачу, а по таблицам 36, 37 [8] – скорость резания VT и по­правочные коэффициенты на скорость резания. Аналогичные значения ST, VT и поправочных коэффициентов можно определить по таблицам 20, 21, 25, 26 настоящего пособия.

А.8.2.1 Поверхность 9

Подача:

.

Скорость резания:

.

Частота вращения:

А.8.2.2 Поверхность 10

Подача:

.

Скорость резания:

.

Частота вращения:

А.8.2.3 Поверхность 11

Подача:

.

Скорость резания:

.

Частота вращения:

А.8.3 Расчет штучного времени [6]

1) ;

2) ;

3) ;

4) ;

5) ;

6) ;

7) ;

8) ;

9) ;

10) ;

11) .

.

Подпись: 5 – Маршрутная карта технологического процесса механической обработки

Подпись: 6 – Операционная карта механической обработки


Подпись:

Подпись: 8 – Карта эскизов на операцию 015


ЛИТЕРАТУРА

1.  Анурьев,  конструктора-машиностроителя [Текст]. В 3 т. Т. 1. / . – М.: Машиностроение, 1982. – 736 с.

2.  Балабанов,  справочник технолога-машинострои­теля [Текст] / . – М.: Изд-во стандартов, 1992. – 464 с.

3.  Добрыднев, проектирование по предмету «Технология машиностроения»: учеб. пособ. для техникумов по специальности «Обработка металлов резанием» [Текст] / . – М.: Машиностроение, 1985. – 184 с.

4.  Единый тарифно-квалификационный справочник работ и профессий рабочих [Текст]. Вып. 2, часть 1. - М.: Экономика, 1990. – 237 с.

5.  Маталин, машиностроения: учебник для машиностроительных вузов по специальности «Технология машиностроения» [Текст] / . – Л.: Машиностроение, 1985. – 496 с.

6.  Обработка металлов резанием: справочник технолога [Текст] / [и др.]; под ред. . – М.: Машиностроение, 1988. – 736 с.

7.  Организация и планирование машиностроительного производства: учебник для машиностроительных вузов [Текст] /
[и др.]; под ред. . – М.: Высшая шк., 1988. – 366 с.

8.  Прогрессивные режущие инструменты и режимы резания металлов: справоч­ник [Текст] / [и др.]; под общей ред. . – М.: Машиностроение, 1990. – 400 с.

9.  Справочник технолога-машиностроителя [Текст]. В 2 т. / под. ред. и . – М.: Машиностроение, 1986. – 590 с.

10.Технология машиностроения: учеб. пособ. для вузов [Текст].
В 2 кн. / [и др.]; под ред. . – М.: Высш. шк., 2003. – 295 с.

Учебное издание

Боткин Илья Викторович

Рыжиков Владимир Васильевич

Фирсов Александр Максимович

ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ

Учебное пособие

Редактор

Технический редактор

Подписано в печать 21.03.2011. Формат 60´84 1/16

Усл. п. л. - 7,4. Уч.-изд. л. - 7,9

Печать - ризография, множительно-копировальный
аппарат «RISO EZ300»

Тираж 50 экз. Заказ 2011-50

Издательство Алтайского государственного

технического университета

г. Барна

Оригинал-макет подготовлен ИИО БТИ АлтГТУ

Отпечатано в ИИО БТИ АлтГТУ


7

Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
