Прогрессивные технологии в обучении и производстве (стр. 16 )

Выводы:

1.  Предельные значения скорости нарастания гололедной нагрузки при «ледяном» дожде в Камышинском районе меньше ее максимальных значений допустимых в нашем регионе.

2.  Время достижения нормативной гололедной нагрузки на ВЛ 6÷220кВ при скоростях нарастания гололеда λ200сН/ч´м может составить несколько часов, так что для успешной плавки гололеда необходимо фиксировать как минимум начало гололедообразования.

Список литературы

1.  , Русакова уставок сигнализаторов гололеда для плавки гололеда на взаимосвязанных линиях // Энергетик. – 2983. - №2. – с.25-26.

2.  Правила устройства электроустановок. – М.: Энергоатомиздат, 2001г.

УДК 621.315.175

Система передачи сигналов по линии

электроснабжения для определения предельных

гололедных отложений
на проводах

Камышинский технологический институт (филиал) ВолгГТУ

,

В работе [1] на уровне структур показана суть СУОНИ (систем с удаленным от объекта носителем информации).

Цель настоящей работы заключается в том, чтобы показать пример реализации СУОНИ в энергетике.

Представим блок-схему системы передачи сигналов по линии электроснабжения гололедных отложений на проводах на рис.1.

Рис. 1. Система передачи сигнала по линии электроснабжения для определения предельных гололедных отложений на проводах

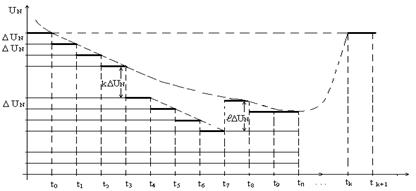

На рисунке 2 изображены временные диаграммы работы системы в режимах: а) отсутствия предельных нагрузок на проводах; б) наличие одного предельного значения нагрузки на проводах; в) наличия двух предельных значений нагрузки на проводах.

Система передачи сигнала по линии электроснабжения для обнаружения гололедных отложений на проводах содержит: блоки управления передачей сигналов, выполненных в виде генераторов на заданную высокую частоту 1, каждый из которых через фильтр присоединения 2 и конденсатор связи 3 подсоединен к линии электропередачи 4 и пространственно-распределенному датчику гололедных отложений 4/; блоки управления приемом 5, содержащие сигнализаторы, каждый из которых с одной стороны через фильтр присоединения 2 и конденсатор связи 3 подсоединен к линии электропередачи 4 и пространственно-распределенному датчику гололедных отложений 4/, а с другой стороны соединен с аппаратурой контролируемого пункта 6 системы телемеханики. Вдоль линии электропередачи в наиболее гололедных местах размещены измерительные блоки 7, связанные через регуляторы настройки 8 с датчиками предельных гололедных нагрузок 9. Для уменьшения затухания высокочастотного сигнала линии электропередачи снабжены высокочастотными заградителями 10. П/с – означает подстанция, т. е. место, где размещается аппаратура системы.

а)

б)

в)

Рис. 2. Система передачи сигнала по линии электроснабжения для обнаружения гололедных отложений на проводах

На временных диаграммах (рис.2а; рис.2б; рис.2в), описывающих основные режимы работы, введены следующие обозначения: U1, Ui, U N – амплитуды напряжений вч-сигналов, фиксируемые приемными устройствами 5 при отсутствии гололеда на 1, i, N линиях электропередачи; U1, U i, UN – шаг дискретизации сигналов по уровню, выбранный соответственно приемными устройствами 5 в 1й, i й и N й основные ситуации на линии электропередачи; mUi, kUN – перепад уровней сигналов, сформированный измерительными блоками 7, через регуляторы 8 датчиками предельных отложений 9, когда диаметр гололедных муфт достиг значений, требующих их плавки; lUN - перепад уровней сигналов, сформированный измерительными блоками 7, через регуляторы 8, датчиками предельных гололедных отложений 9, когда диаметр гололедной муфты приблизился к критической величине на N-й линии электропередачи; t0, t1, …, t9,…, tk, t k+1 – моменты отсчета уровней сигналов с линий электропередачи; tn – момент начала плавки; (m, k, l – целые числа больше 1).

Работа системы осуществляется следующим образом.

В режиме 1 – исходное состояние системы,- имеющей N ситуаций на линии электропередачи, - гололед отсутствует (рис. 1, рис. 2а, период времени t0 – t7) генератор заданной высокой частоты 1 через фильтр присоединения 2 и конденсатор связи 3 выдает в линию электропередачи 4 высокочастотные колебания, являющийся носителем информации, мощностью достаточной для устойчивого режима работы блока управления приемом 5. ВЧ - колебание поступает с линии электропередачи 4 через конденсатор связи 3 и фильтр присоединения 2 к блоку управления приемом 5. При этом параметры пространственно-распределенного датчика 4/ в этом режиме не влияют на носитель информации и датчики предельных гололедных нагрузок 9 через регуляторы настройки 8, не меняют параметров измерительных блоков 7, электрическое сопротивление которых остается очень высоким и не влияет на амплитуду носителя информации, фиксируемую блоком управления приемом 5.

В режиме 2 – начало гололедообразования – (рис. 1, рис. 2а, период времени t8 – t9) передающая и приемные части системы включены, датчики предельных значений еще не работают (недостаточная толщина гололедных отложений), пространственно-распределенный датчик 4/ под действием гололедных отложений начинает модулировать амплитуду носителя информации (см. момент времени t7, рис. 2а), что и фиксируется в момент времени t8 блоком управления и передается на диспетчерский пункт. При этом шаг дискретизации по времени определяется исходя из чувствительности блока управления приемом 5. Процессы начала гололедообразования показаны и на рис. 2б и рис. 2в в момент времени t0.

В режиме 3 – фиксации 1-й предельной нагрузки, когда величина гололедной муфты требует плавки (рис. 1, рис. 2б), в отличие от режима 2, срабатывает датчик предельной гололедной нагрузки 9 и через регулятор настройки 8 максимально изменяет параметры измерительного блока 7 и соответственно амплитуду вч-сигнала носителя на mU1, что фиксируется в момент времени t3 блоком управления приемом 5 и через контролируемый пункт 6 системы телемеханики передается на диспетчерский пункт, где принимается решение о схеме и времени плавки как по каждой линии, так и по всей системе (аналогичный режим показан и на рис. 2в, фиксируемый в момент времени t3. Дается команда «гололед» и все службы борьбы с гололедом оповещаются, т. к. определилась одна или несколько линий электропередачи, в энергосистеме которой начался процесс гололедообразования.

В режиме 4 – гололедные отложения на проводах не достигли аварийной величины; (рис. 1, рис. 2в, интервалы времени t4 - t8; рис. 1, рис. 2, интервалы времени t3 - t9) как и в режиме 3 включены два типа датчиков: пространственно-распределенный 4/ и предельных гололедных нагрузок 9. Датчики предельных гололедных нагрузок 9 уже не меняют амплитуды носителя, а пространственно-распределенный датчик 4/ уменьшает ее. Здесь возможны два пути развития процесса гололедообразования: первый (рис. 2, интервалы времени t3 – t9) характеризуется тем, что процесс гололедообразования завершился; (интервалы времени t5 – t9); второй (рис. 2в, интервалы времени t4 - t8) характеризуется тем, что процесс гололедообразования возрастает, о чем говорит уменьшение амплитуды сигнала, что и фиксируется блоком управления приемом 5 и поступает на диспетчерский пункт.

В обоих случаях эта информация является необходимой для коррекции программы борьбы с гололедом в заданном регионе по всей системе.

В режиме 5 фиксаций 2-й предельной нагрузки, когда гололедная муфта достигает аварийных размеров в заданной точке (рис.1, рис. 2в, момент времени t8) в отличие от режима 4 датчик предельной гололедной нагрузки 9 срабатывает и модулирует носитель информации, обеспечивая через регулятор настройки 8 и измерительный блок 7 изменение амплитуды сигнала на lUN, что и фиксируется приемным устройством и на диспетчерском пункте, где и принимают соответствующие меры по этой линии электропередачи и всей системе.

В режиме 6 – плавка гололеда; (рис. 1, 2а, 2б, 2в, моменты времени tn - tk), можно проследить процесс освобождения линий электропередачи от гололедных отложений (см. пунктирные кривые в момент времени tn - t k) и оценить качество плавки. Если в момент окончания плавки tk амплитуда сигнала носителя информации приближается к исходной, то плавка произведена качественно (рис. 2, момент времени tk – tk+1). Отсутствие сигнала говорит об обрыве (пережоге) провода, а низкая амплитуда – о наличии гололедных отложений на проводах на линии электроснабжения.

Выводы:

1. Предложена новая система передачи сигналов о гололеденых отложениях на линии электропередачи, включающая новую структуру формирования сигналов на линии электропередачи за счет модуляции удаленного от объектов контроля вч-носителя информации в пространственно-распределенном датчике и датчиках предельных нагрузок, размещенных в заданных точках вдоль линии электропередачи.

2. Исключены источники питания на объектах контроля за счет пассивного формирования сигналов о качественных и количественных параметрах процесса гололедообразования.

Список литературы

1. Тюняев с удаленным от объекта носителем информации (СУОНИ). Тез. Докл. II Всероссийской конференции «Прогрессивные технологии в обучении и производстве». Камышин, 2003г.

2. Патент РФ № 000. Система передачи сигналов по линии электроснабжения для обнаружения гололедных отложений на проводах. , и /Бюл. №21 от 01.01.2001г.

УДК 68.518.3(075.8); 621.315.175

Устройство для определения

предельных гололедных нагрузок

Камышинский технологический институт (филиал) ВолгГТУ

,

Цифровые преобразователи модуляторы [1] открывают широкие возможности для построения простых и дешевых датчиков гололедных нагрузок.

В настоящей работе раскрывается принцип действия такого устройства [2].

На рисунке 1 изображена общая схема устройства.

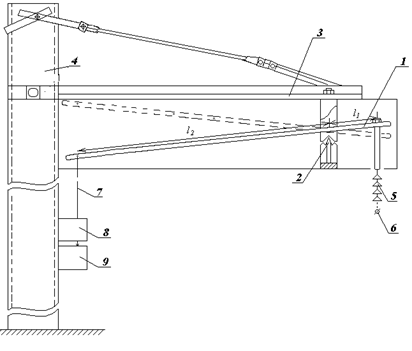

Рис. 1. Общая схема устройства

Устройство для определения предельных гололедных нагрузок на проводах линии электропередачи состоит из чувствительного элемента 1, выполненного в виде качающейся траверсы и установленного на ножевой опоре 2, закрепленной к траверсе 3 опоры 4, к меньшему плечу которой l1 подсоединяется через изоляторы 5 провод 6, а большее плечо l2 через связь 7 соединяется через механический дискретизатор 8 с кодирующим устройством 9 преобразователя перемещения в электрический сигнал 10 (рис. 1, 2).

а)	б)	в)	г)

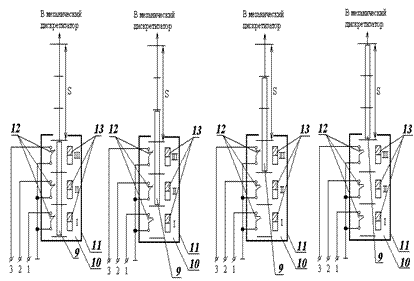

Рис. 2. Преобразователь перемещения в электрический сигнал

Преобразователь перемещения в электрический сигнал 10 содержит корпус 11, в котором размещены герметизированные контакты на размыкание 12 и напротив них магниты 13 (I, II, III). Между герметизированными контактами 12 и магнитами 13, размещается взаимодействующее с ними кодирующее устройство 9 с возможностью перемещения на расстояние S под действием плеча l2 чувствительного элемента 1 через входное звено 14 механического дискретизатора 8. Предельные значения нелинейно изменяющихся фиксированных гололедных нагрузок преобразуются в линейное перемещение кодирующего устройства 9, имеющего заданный шаг квантования, определяемый разрешающей способностью чувствительных элементов 12.

Перемещение кодирующего устройства 9 осуществляется в заданном диапазоне измерений посредством механического дискретизатора 8, выполненного в виде звеньев 14, 15, 16, фиксирующих предельные значения нелинейно изменяющихся гололедных нагрузок в линейные перемещения кодирующего устройства 9 с заданным шагом квантования, каждое звено которого эквивалентно соответствует значениям рис.3а, 3б, 3в, 3г, предельных гололедных нагрузок. При этом механический дискретизатор 8 состоит из трех звеньев 14, 15, 16, размещенных в корпусе 17, обеспечивающих преобразование фиксируемых предельных значений нелинейно изменяющихся гололедных нагрузок в линейное перемещение кодирующего устройства 9, с заданным шагом квантования на рис. 3а, 3б, 3в, 2г.

а)	б)	в)	г)

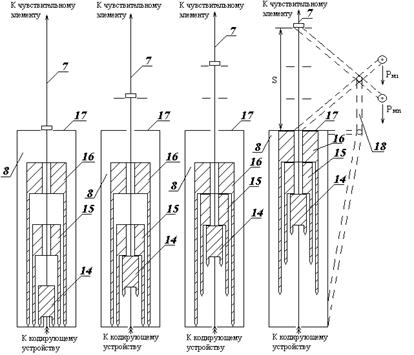

Рис. 3. Механический дискретизатор со звеном контроля (показано пунктиром)

На корпусе 17 механического дискретизатора 8 установлено контролирующее звено 18, выполненное в виде качающегося рычага, рабочее плечо которого кинематически связано с кодирующим устройством 9 преобразователя 10, обеспечивающее моделирование установленных рабочих режимов по перемещению звеньев, фиксирующих предельные значения гололедных нагрузок в установленном рабочем диапазоне, при этом контролируются выходные сигналы преобразоваи работоспособность звеньев 14, 15, 16 механического дискретизатора 8 посредством другого плеча качающегося рычага, прикладывая на него с земли моделирующие воздействия, тем самым определяют значения кодовых сигналов о планируемых и установленных нагрузках на контролируемую опору. В случае необходимости корректируют вес звеньев 14, 15, 16. Все эти действия не требуют отключения контролируемой линии электропередачи при любых условиях ее работы, чем обеспечивается бесперебойная работа линии электропередачи, тем самым предотвращаются критические нагрузки на опоры, специфические для каждого региона в зависимости от категории гололедности и метеорологических условий и исключаются поломки и обрывы проводов при своевременном использовании средств борьбы с гололедными аварийными ситуациями.

Для настройки параметров устройства для определения предельных гололедных нагрузок на траверсу опоры сначала рассчитывают исходную (от весов провода, изоляторов и крепежных изделий) нагрузку Ри на траверсу опоры. Это первая предельная нагрузка, чему соответствуют позиция а) на рис.2 и рис. 3 преобразоваи механического дискретизатора 8. Эта позиция фиксируется звеном (уставкой) 14, вес которой определяется нагрузкой Ри и конструкцией чувствительного элемента 1.

Далее рассчитывают вторую предельную гололедную нагрузку Рп – вес гололеда на проводе при толщине стенки круглого гололеда, например 20 мм, при котором необходима плавка. Эта предельная нагрузка фиксируется звеном 15, рассчитанным под вес Рп с учетом конструкции чувствительного элемента 1. Ситуация, когда на провод воздействует нагрузка Рп показана на позиции рис.2в и 3 преобразоваи механического дискретизатора 8 соответственно.

Третья предельная гололедная аварийная нагрузка Ра – вес гололеда на проводе, при котором близка аварийная ситуация (порыв проводов, падение опоры и т. д.) определяется толщиной стенки круглого гололеда, например в 50 мм. Эта предельная нагрузка фиксируется звеном 16, рассчитывается под вес Ра с учетом конструкций чувствительного звена. Ситуация, когда на провод действует аварийная гололедная нагрузка, показана на позиции г) рис.2 и 3 преобразоваи механического дискретизатора 8 соответственно.

И четвертая предельная гололедная нагрузка: начало гололедообразования Рн, определяется чувствительностью устройства, то есть минимальной толщиной стенки гололеда (например, 0,5¸1 мм), при которой чувствительный элемент срабатывает и перемещает кодирующее устройство 9 (см. позиции б) рис.2 и рис. 3 соответственно).

Устройство работает следующим образом.

При отсутствии гололеда чувствительный элемент 1 со стороны плеча l1 нагружен на начальный вес Рн, а со стороны плеча l2 – через кинематическую связь 7 сбалансирован уставкой 14 (рис.3, а) и находится в положении, показанном на рис. 1, а кодирующее устройство 9 преобразовазанимает исходное (нижнее) положение (все герконы замкнуты) – формируется код «111».

При нарастании гололеда на проводе воздушной линии дополнительная нагрузка Рдоп<Рп действует на плечо l1 чувствительного элемента 1. А поскольку Рдоп меньше веса гололеда при толщине его стенки, требующей плавки, то чувствительный элемент 1 поворачивается и через кинематическую связь 7 перемещает кодирующее устройство точно на величину q (рис. 3б), так как уставка 15 препятствует его перемещению. Нормально закрытый герметизированный контакт, размещенный напротив магнита I размыкается и на выходе преобразователя формируется код «110».

При дальнейшем нарастании гололеда на проводе воздушной линии вес гололеда, воздействующий на плечо l1 преодолевает усилие, создаваемое уставкой 15 механического дискретизатора и плечо l2 чувствительного элемента 1, поднимая через кинематическую связь 7 уставки 14 и 15 на q (рис. 3в) и кодирующее устройство 9 еще перемещается на q и второй нормально закрытый геркон, расположенный напротив магнита II размыкается (рис. 2в) и на выходе преобразователя появляется код «100».

И, наконец, если стенка гололеда достигает аварийной величины, то вес гололеда, воздействующий на чувствительный элемент 1 аналогично предыдущим случаям (рис.3г) поднимет через кинематическую связь 7 уставки 14, 15, 16 на q. Сработает 3й геркон, размещенный против III магнита и на выходе преобразователя появится код «000». Рабочее плечо чувствительного элемента занимает самое верхнее положение.

После плавки гололеда или таяния льда на проводах воздушной линии чувствительный элемент 1 , уставки 14, 15, 16 блока дискретизации 8 и кодирующее устройство 9 возвращаются в исходное состояние (рис. 1, рис. 3а и рис. 2а – соответственно).

Если на провод воздушной линии электропередачи кроме рассмотренных значений предельных гололедных нагрузок будут действовать дополнительные усилия за счет ветра, вибрации или пляски провода, то в зависимости от знака и от того, при каком значении предельной гололедной нагрузки они действуют, имеется возможность их вычисления программными средствами на диспетчерском пульте современной системы телемеханики.

Если имеются возможности определения начала гололедообразования другими средствами или формируются другие требования к измеряемой информации, то число предельных нагрузок может быть уменьшено до 3, 2 или увеличено на заданное число значений.

Выводы:

1.  Введен новый принцип взаимодействия чувствительного элемента, воспринимающего нелинейно по изменяющиеся гололедные нагрузки, и кинематически связанного с ним линейным преобразованием перемещения в электрический сигнал, рабочий диапазон которого обеспечивается за счет введения нового устройства – механического дискретизатора.

2.  Минимизированное количество измеряемой информации и пассивное формирование сигналов без источников питания расширяют функциональные и эксплуатационные возможности устройства.

Список литературы

1.  Тюняев преобразователи модуляторы в системах с удаленным от объекта носителем информации. Материалы 2-й международной научно-технической конференции. Новые технологии управления движением технических объектов. Том 3, - стр. 79-81. Новочеркасск, 1999г.

2.  Патент РФ № 000. Устройство для определения гололедных нагрузок на проводах линии электропередачи. , / Бюллетень №1 от 01.01.2001г.

УДК 621.313.22

X 12

ИССЛЕДОВАНИЕ ВЛИЯНИЯ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ
НА ВСХОЖЕСТЬ СЕМЯН ЯРОВОЙ ПШЕНИЦЫ

,

Камышинский технологический институт (филиал) ВолгГТУ

,

Одним из главных приоритетов в увеличении валового регионального продукта Волгоградской области является подъём сельскохозяйственного производства за счёт увеличения урожая зерновых культур. С целью улучшения всхожести зерновых культур проведены исследования по определению влияния электростатического поля на яровую пшеницу.

В процессе эксперимента по влиянию электрического поля на всхожесть зерновых культур (яровой пшеницы) использовалась лабораторная высоковольтная установка АИИ-70М [1]. Семена, подлежащие обработке, в количестве 10 штук помещались между двумя металлическими пластинами, присоединёнными к высоковольтному и заземлённому выводам установки. В качестве диэлектрика использовалось стекло, помещённое между пластинами. Таким образом, зёрна оказывались под воздействием однородного электрического поля плоского конденсатора.

Исследуемые выборки семян подвергались воздействие электрического поля напряжением 15; 25; 30 и 35 кВ, благодаря которому между обкладками конденсатора создавалось поле напряжённостью 2,1; 3,6; 4,3 и 5 кВ/мм соответственно. В течение нескольких секунд напряжение поднималось до установившегося значения, после чего воздействие продолжалось в течение 5, 10 и 15 секунд для каждого значения напряжения. После этого часть выборки семян объёмом 10 штук, претерпевшие воздействие поля, сразу помещались в чаши Петри с одинаковой степенью увлажнённости, им обеспечивался одинаковый температурный и осветительный режим. Другая часть исследуемых семян озимой пшеницы поле воздействия поля в течение суток оставалась в сухом виде, после чего так же замачивалась. Для исследования изменения всхожести и роста семян после воздействия электрического поля в каждую из двух групп помещалась выборка образцов такого же объёма, состоящая из семян, не подвергшихся обработке.

Анализ всхожести производился согласно гистограммам всхожести. Осмотр семян производился на 4, 6, 8, 12, 15, 18 дни после воздействия поля на них. Для каждого периода анализа составлялась диаграмма, отображающая процент образцов, у которых произошёл разрыв оболочки и образование ростка независимо от его длины. Для каждой подобной диаграммы подсчитывался средний процент взошедших образцов, и отмечалось время и напряжённость воздействия для тех семян, процент всхожести которых превышал усреднённую всхожесть на момент анализа.

Далее для анализа использовались графики роста семян, вычисленные в двух направлениях: средняя длина ростка семени среди всего объёма выборки (10 семян) и средняя длина стебля только среди взошедших семян.

В результате проведенных исследований было установлено:

1.  У обработанных семян наблюдалось образование более мощной корневой системы и более раннее её появление.

2.  Средний рост стебля обработанной пшеницы значительно опережает контрольные образцы.

3.  Лучшая кинетика отмечалась при напряжённости поля 5 кВ/мм и времени воздействия 10 сек.

Сравнительные показатели всхожести семян, обработанных электрическим полем напряженностью 5 кВ/мм в течение 10 сек, и необработанных семян приведены в таблице 1.

Таблица 1. Сравнительные показатели всхожести семян

	День 4	День 6	День 8	День 12	День 15	День 18
Показатели всхожести семян без выдержки перед замачиванием, %
Обработанные семена	70	70	80	100	100	100
Необработанные семена	0	0	0	20	30	30
Показатели всхожести семян с выдержкой перед замачиванием (1 сутки), %
Обработанные семена	0	70	80	90	100	100
Необработанные семена	0	10	10	60	60	60
Средняя длина ростков семени среди всего исследуемого объема семян без выдержки перед замачиванием, мм
Обработанные семена	10,8	16,3	59,7	147,0	185,5	220,0
Необработанные семена	0,0	0,0	0,0	2,3	19,2	60,1
Средняя длина ростков семени среди всего исследуемого объема семян с выдержкой перед замачиванием (1 сутки), мм
Обработанные семена	8,6	22,5	72,2	131,9	226,3	238,2
Необработанные семена	0,0	2,9	6,4	29,4	64,4	93,4
Средняя длина ростков семени среди взошедших семян без выдержки перед замачиванием, мм
Обработанные семена	15,0	22,8	67,3	147,0	185,5	220,0
Необработанные семена	0,0	0,0	0,0	7,5	61,7	148,8
Средняя длина ростков семени среди взошедших семян с выдержкой перед замачиванием (1 сутки), мм
Обработанные семена	20,0	27,9	90,0	165,6	226,3	238,2
Необработанные семена	0,0	20,0	55,0	50,0	106,7	155,0

На основании полученных результатов можно сделать предварительный вывод о том, что раннее и более мощное образование корневой системы, а также более интенсивный рост стебля обработанной яровой пшеницы в неблагоприятных условиях (эрозия, недостаток влаги) в вегетационный период позволит более эффективно использовать семенной материал и в конечном итоге увеличить урожайность яровых сортов.

После поисковых экспериментов планируется провести полновесный эксперимент по имеющейся программе. Составить уравнение регрессии для выбора наиболее оптимальных факторов воздействия.

Список литературы

1. Аппарат АИИ – 70М. Техническое описание и инструкция по эксплуатации / г. Москва, 1986, с. 28.4

УДК 621.31

РЕКЛОУЗЕР ВАКУУМНЫЙ СЕРИИ РВА / ТЕL

Камышинский технологический институт (филиал) ВолгГТУ

, , е-mail: [e-mail].

В последнее время большое внимание уделяется решению проблемы повышения степени надежности эксплуатации электроустановок, в частности, путем их автоматизации.

Бесперебойность электроснабжения потребителей в значительной мере определяется надежностью работы ВЛ 6-10 кВ. Сегодня многие подстанции вообще не оснащены устройствами определения поврежденной линии и имеют лишь общеподстанционное устройство, срабатывающее на сигнал при появлении «земли» в сети 6-35 кВ. В этом случае для определения поврежденной линии оперативный персонал производит поочередное отключение всех отходящих линий, что приводит к излишнему износу коммутационной аппаратуры и нарушению электроснабжения потребителей, подключенных к неповрежденным линиям. А в ряде случаев требует привлечения оперативного персонала наиболее ответственных потребителей.

Предприятие «Таврида Электрик» создало вакуумный реклоузел серии РВА/ ТЕL [1]. Он предназначен для применения в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6-10 кВ в качестве:

-  фидера на питающей подстанции;

-  автоматического пункта секционирования сети с односторонним питанием;

-  автоматического пункта секционирования сети с двухсторонним питанием ( в т. ч. - сетевого резервирования - АВР);

-  защитного аппарата на ответвлении сети.

Реклоузел вакуумный серии РВА/ ТЕL выполняет следующие основные функции:

-  оперативные переключения в распределительной сети (местная и дистанционная реконфигурация сети);

-  автоматическое отключение поврежденного участка;

-  автоматическое выделение поврежденного участка;

-  автоматическое восстановление питания на неповрежденном участке сети;

-  автоматический сбор информации о параметрах режимов работы электрической сети.

В состав реклоузла входят коммутационный модуль, шкаф управления и соединительный кабель. Коммутационный модуль состоит из вакуумного выключателя и высоковольтных проходных изоляторов со встроенной системой измерения (комбинированные датчики тока и напряжения). Всего в состав коммутационного модуля входят шесть датчиков напряжения, три датчика фазных токов (со стороны АВС) и один датчик тока нулевой последовательности, образованный соединением трех датчиков тока в разомкнутый треугольник.

Шкаф управления выполняет следующие основные функции:

-  управление коммутационным модулем;

-  релейная защита и автоматика;

-  индикация и измерение;

-  сбор и обработка информации.

Основными элементами шкафа управления являются модуль микропроцессора, модуль управления и модуль бесперебойного питания.

В памяти РВА / ТЕL может храниться до четырех независимых групп уставок. Каждая отдельная группа представляет из себя набор настроек всех видов защит и автоматики, запрограммированных в модуле микропроцессора РВА / ТЕL.

В каждом наборе уставок могут быть использованы следующие виды защит и автоматики:

-  трехступенчатая направленная или ненаправленная токовая защита от междуфазных коротких замыканий;

-  направленная или ненаправленная защита от замыканий на землю;

-  защита минимального напряжения;

-  автоматическое повторное включение;

-  автоматический вод резервного питания;

-  автоматическая частотная разгрузка.

Дополнительно функциональность РВА / ТЕL позволяет осуществлять:

-  отстройку от бросков токов намагничивания обмоток трансформаторов и пусковых токов двигателей;

-  отстройку при включении на «холодную нагрузку»;

-  ввод режима «работа на линии»;

-  координацию последовательности зон в циклах АПВ.

Реклоузел вакуумный серии РВА / ТЕL может работать в двух режимах управления и обмена данными: местный (с панели управления шкафа управления или с использованием персонального компьютера) и дистанционный (с использованием дискретных входов / выходов).

Панель управления представляет собой кнопочный пульт управления с жидкокристаллическим экраном. С панели управления можно осуществить включение или отключение РВА/ ТЕL, ввод или вывод защит и автоматики, выбор активной группы уставок, перевод режима управления в местный или дистанционный.

На панель управления выведено меню, с помощью которого можно произвести настройку защит и автоматики, считать информацию о текущем состоянии РВА/ ТЕL, просмотреть данные журнала включений т отключений, считать показания счетчиков.

Система диагностики и индикации РВА/ ТЕL состоит:

-  элемента диагностики и индикации (осуществляет диагностику внутренних модулей шкафа управления и внутренних соединений. При обнаружении неисправности элемент выдает сигнал индикации);

-  элемент регистрации (осуществляет регистрацию сигналов индикации, получаемых от элемента диагностики. Полная информация собирается в журналах оперативных и аварийных событий);

-  счетчики (счетчики оперативных переключений измеряют суммарное число операций, счетчик аварий регистрирует аварийное отключение РВА от защит).

Для защиты реклоузла от грозовых перенапряжений рекомендуется устанавливать ограничители перенапряжения. В качестве источника оперативного напряжения предусматривается установка одного или двух трансформаторов напряжения мощностью не менее 250 В·А. Для обеспечения видимого разрыва в линии допускается установка одного или двух линейных разъединителей.

Вывод:

Применение реклоузлов серии РВА/ ТЕL позволит:

·  повысить надежность электроснабжения потребителей;

·  снизить недоотпуск электроэнергии;

·  уменьшить число аварийных отключений линий электропередач;

·  снизить риск развития аварий из-за неправильного действия оперативного персонала;

·  реализовать современные принципы автоматизации и управления распределительными сетями.

Список литературы

1. РК Таврида Электрик. Техническое описание РВА/ ТЕL. Реклоузер вакуумный. Изменение N 2, 2005, с.35
