Оптимальное секционирование воздушных распределительных сетей 6…10 кВ в условиях нормирования показателей надежности (стр. 18 )

Считаем, что величины весовых коэффициентов показателей надежности задаются ЛПР и являются фиксированными на всех итерациях оптимизационной задачи.

Рассматриваются следующие ДПСУ:

- на участках магистрали – РРУ, Рек;

- на участках ответвлений – РРУ, П-Р;

- в ТПРП – РРУ, ВН-Р, Рек.

Заданное количество итераций оптимизационной задачи – 9.

Рассматриваются три варианта решения оптимизационной задачи:

1. Весовые коэффициенты:

- wEENS=0,33;

- wSAIDI=0,33;

- wSAIFI=0,34.

Такое соотношение весовых коэффициентов соответствует случаю, когда ЛПР не отдает предпочтения ни одному из участвующих в расчетах показателей надежности. Однако при этом, коэффициент относительной важности критериев, характеризующих уменьшение длительности отключений, будет иметь значение

,

а коэффициент относительной важности критериев, отражающих снижение частоты отключений, тогда будет равен (с учетом того, что показатель ASIFI вообще не участвует в расчетах)

.

Из этого следует, что при указанном соотношении весовых коэффициентов, уменьшению длительности отключений уделяется почти в 2 раза больше внимания, чем снижению частоты отключений.

Результаты решения представлены в таблице 4.4 и на рис. 4.4.

2. Весовые коэффициенты:

- wEENS=0,25;

- wSAIDI=0,25;

- wSAIFI=0,50.

При таком соотношении весовых коэффициентов и , т. е. уделяется одинаковое внимание как уменьшению длительности отключений, так и снижению частоты отключений.

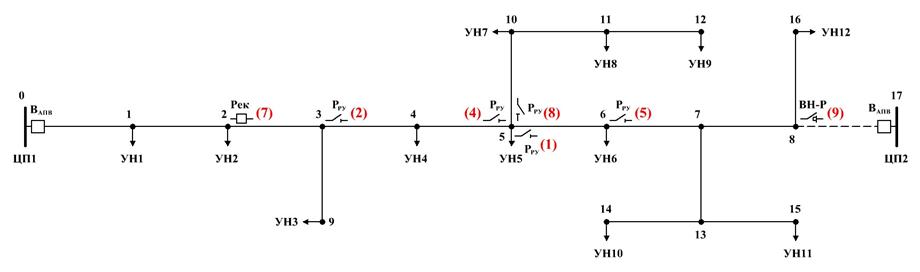

Результаты решения представлены в таблице 4.5 и на рис. 4.5.

3. Весовые коэффициенты:

- wEENS = 0,17;

- wSAIDI = 0,17;

- wSAIFI = 0,66.

В этом случае и , т. е. уделяется почти в 2 раза больше внимания снижению частоты отключений.

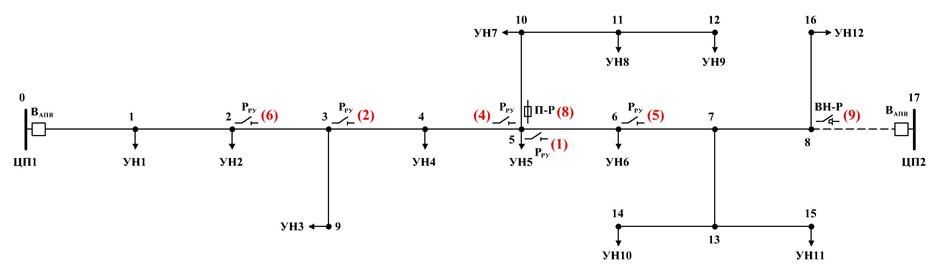

Рисунок 4.4 – Весовые коэффициенты фиксированные (wSAIFI=0,34; wSAIDI=0,33; wEENS=0,33)

Таблица 4.4 – Ход выполнения оптимизационной задачи для линии на рис. 4.4

Итерация	Участок	СУ	Показатели надежности
Номер	Место	Операция	Вид	EENS	ASIDI	SAIDI	ASIFI	SAIFI
0					42086	40,86	40,86	13,62	13,62
1	5–6	начало	установка	РРУ	37010	35,93	36,01	13,62	13,62	0,0790	1	0,0790
2	3–4	начало	установка	РРУ	35483	34,45	34,33	13,62	13,62	0,0290	1	0,0290
3	8–17	начало	установка	РРУ	33243	32,27	32,19	13,62	13,62	0,0414	1	0,0414
4	4–5	конец	установка	РРУ	31763	30,84	30,89	13,62	13,62	0,0280	1	0,0280
5	6–7	начало	установка	РРУ	30885	29,99	29,89	13,62	13,62	0,0198	1	0,0198
6	2–3	начало	установка	РРУ	30042	29,17	28,99	13,62	13,62	0,0189	1	0,0189
7	5–10	начало	установка	РРУ	29171	28,32	28,32	13,62	13,62	0,0172	1	0,0172
8	5–10	начало	замена	П-Р	27330	26,53	26,78	12,64	12,82	0,0589	2	0,0294
9	8–17	начало	замена	ВН-Р	25371	24,63	24,91	12,64	12,82	0,0468	3	0,0156
