Оптимальное секционирование воздушных распределительных сетей 6…10 кВ в условиях нормирования показателей надежности (стр. 20 )

Анализируя полученные в данном расчете результаты можно сделать следующие выводы:

- При фиксированных на всех итерациях весовых коэффициентах показателей надежности на размещение в линии наиболее эффективных СУ реклоузеров влияет величина – коэффициент относительной важности критериев, отражающих снижение частоты отключений. Чем выше этот коэффициент, тем больше реклоузеров устанавливается в сети (при условии, что в рассматриваемой ДПСУ присутствует реклоузер в ТПРП).

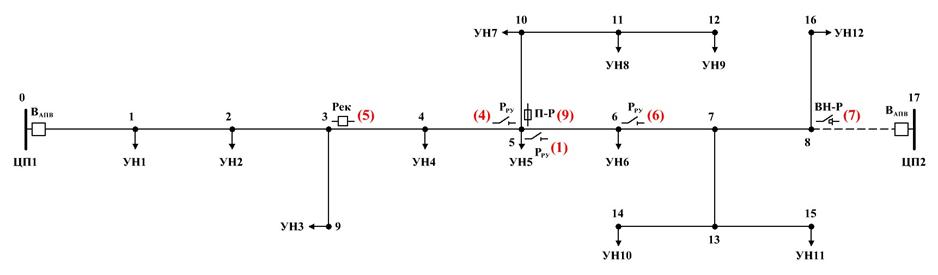

- Если в рассматриваемой ДПСУ отсутствует реклоузер в ТПРП, то установленный (первым) в линии на одной из итераций реклоузер существенно уменьшает вероятность размещения реклоузеров в других точках линии даже при высокой величине . Например, на рис. 4.7 и в таблице 4.7 представлен результат решения оптимизационной задачи при значениях весовых коэффициентов как в варианте 3 и ДПСУ вида:

а) на участках магистрали – РРУ, Рек;

б) на участках ответвлений – РРУ, П-Р;

в) в ТПРП – РРУ, ВН-Р.

4.2.4 Решение оптимизационной задачи при адаптивных весовых коэффициентах

Цель приведенного расчета – анализ эффективности работы предложенного алгоритма расчета весовых коэффициентов показателей надежности.

В ЦФ в этом расчете также будут представлены 3 показателя надежности – SAIDI, SAIFI и EENS, а нормированный обобщенный показатель повышения надежности на L-й итерации определяется как и в предыдущем расчете 4.4.3.

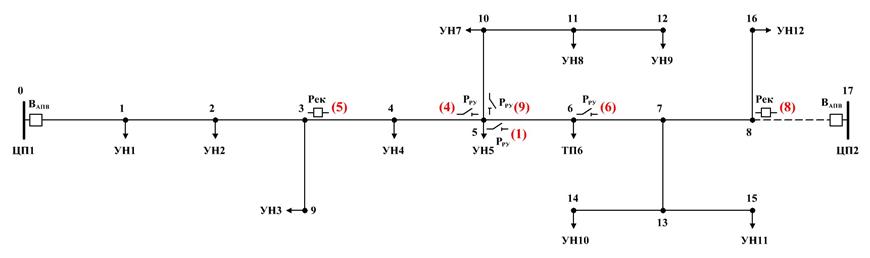

Рисунок 4.6 – Весовые коэффициенты фиксированные (wSAIFI=0,66; wSAIDI=0,17; wEENS=0,17)

Таблица 4.6 – Ход выполнения оптимизационной задачи для линии на рис. 4.6

Итерация	Участок	СУ	Показатели надежности
Номер	Место	Операция	Вид	EENS	ASIDI	SAIDI	ASIFI	SAIFI
0					42086	40,86	40,86	13,62	13,62
1	5–6	начало	установка	РРУ	37010	35,93	36,01	13,62	13,62	0,0407	1	0,0407
2	3–4	начало	установка	РРУ	35483	34,45	34,33	13,62	13,62	0,0149	1	0,0149
3	8–17	начало	установка	РРУ	33243	32,27	32,19	13,62	13,62	0,0213	1	0,0213
4	4–5	конец	установка	РРУ	31763	30,84	30,89	13,62	13,62	0,0144	1	0,0144
5	3–4	начало	замена	Рек	19771	19,19	18,91	6,13	6,01	0,4986	39	0,0128
6	6–7	начало	установка	РРУ	18893	18,34	17,92	6,13	6,01	0,0165	1	0,0165
7	8–17	начало	замена	ВН-Р	16432	15,95	15,56	6,13	6,01	0,0445	3	0,0148
8	8–17	начало	замена	Рек	15032	14,59	14,26	3,41	3,42	0,3135	36	0,0087
9	5–10	начало	установка	РРУ	14541	14,12	13,95	3,41	3,42	0,0092	1	0,0092
