- коэффициент, принимаемый по формуле (52);
- коэффициент, принимаемый согласно таблице Е.1.
При этом допускается принимать значения условной предельной гибкости пояса балки:
- на участке длины балки, где учитываются пластические деформации;
- на участках длины балки с напряжениями в сечениях
.
Учет пластических деформаций при расчете балок со сжатым поясом, менее развитым, чем растянутый, допускается лишь при выполнении требований 8.4.4, а.
8.5. Проверка устойчивости стенок и поясных листов изгибаемых элементов сплошного сечения
8.5.1. Устойчивость стенок балок 1-го класса следует считать обеспеченной, если выполнены требования 8.2.1, 8.3.1 - 8.3.3, 8.4.1 - 8.4.5 и условная гибкость стенки
(см. рисунок 5) не превышает значений:
3,5 - при отсутствии местного напряжения
в балках с двусторонними поясными швами;
3,2 - то же, в балках с односторонними поясными швами;
2,5 - при наличии местного напряжения
в балках с двусторонними поясными швами.
При этом следует устанавливать поперечные (и опорные) ребра жесткости согласно требованиям 8.5.9 или согласно 8.5.11 и 8.5.12.
8.5.2. Проверку устойчивости стенок балок 1-го класса следует выполнять с учетом наибольшего сжимающего напряжения
у расчетной границы стенки, принимаемого со знаком "плюс", среднего касательного напряжения
и местного напряжения в стенке под сосредоточенной нагрузкой.
Напряжения и следует вычислять по формулам:
; (78)
, (79)
где M и Q - средние значения соответственно изгибающего момента и поперечной силы в пределах отсека; если длина отсека a (расстояние между осями поперечных ребер жесткости) больше его расчетной высоты
, то значения M и Q следует вычислять как средние для более напряженного участка с длиной, равной ; если в пределах отсека момент или поперечная сила меняют знак, то их средние значения следует вычислять на участке отсека с одним знаком;
- расчетная высота стенки, принимаемая согласно требованиям 7.3.1;
- полная высота стенки.
Местное напряжение
в стенке под сосредоточенной нагрузкой следует определять согласно 8.2.2 и 8.3.3.
В отсеках балки, где сосредоточенная нагрузка приложена к растянутому поясу, одновременно должны быть учтены только и или и .
8.5.3. Устойчивость стенок балок 1-го класса симметричного сечения, укрепленных только поперечными ребрами жесткости (рисунок 8), при наличии местного напряжения
и при условной гибкости стенки
следует считать обеспеченной, если выполнено условие
. (80)

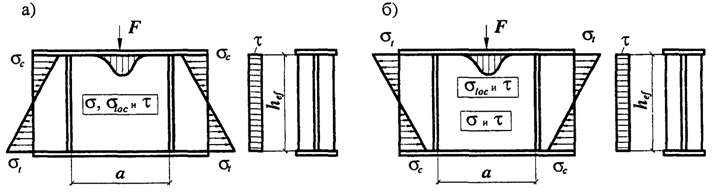

а - при приложении сосредоточенной нагрузки
к сжатому поясу; б - то же, к растянутому поясу
Рисунок 8. Схема участка балки,
укрепленной поперечными ребрами жесткости
В формуле (80) обозначено:
, ,
- напряжения, определяемые согласно требованиям 8.5.2;
- критическое напряжение, вычисляемое по формуле
, (81)
где
- коэффициент, определяемый согласно 8.5.4 - 8.5.6;
- критическое напряжение, вычисляемое по формуле
, (82)
где
и
- коэффициенты, определяемые согласно 8.5.5;
- критическое напряжение, вычисляемое по формуле:
, (83)
здесь
- отношение большей стороны отсека стенки к меньшей;
; d - меньшая из сторон отсека стенки (
или a).
8.5.4. Для балок по 8.5.3 при
коэффициент в формуле (81) следует определять по таблице 12 в зависимости от вида поясных соединений и значения коэффициента
, вычисляемого по формуле
, (84)
где - коэффициент, принимаемый по таблице 13;
,
- соответственно ширина и толщина сжатого пояса балки.
Таблица 12
Поясные соединения балок | Значение | ||||||
<= 0,8 | 1,0 | 2,0 | 4,0 | 6,0 | 10,0 | >= 30,0 | |
Сварные | 30,0 | 31,5 | 33,3 | 34,6 | 34,8 | 35,1 | 35,5 |
Фрикционные | 35,2 |
Таблица 13
Балки | Условия работы сжатого пояса |
|
Крановых путей | Крановые рельсы не приварены | 2,0 |
Крановые рельсы приварены |
| |
Прочие | При непрерывном опирании плит |
|
В прочих случаях | 0,8 | |
Примечание. Для отсеков балок крановых путей, где сосредоточенная нагрузка приложена к растянутому поясу, при вычислении коэффициента |
следует принимать
.8.5.5. При вычислении значений по формуле (82) при
следует принимать:
- по таблице 14 в зависимости от отношения
и значения
(здесь значение
следует определять согласно требованиям 8.2.2);
|
