6.8. Расчетное сопротивление растяжению высокопрочной стальной проволоки
, применяемой в виде пучков или прядей, следует определять по формуле
. (4)
6.9. Значение расчетного сопротивления (усилия) растяжению стального каната следует принимать равным значению разрывного усилия каната в целом, установленному государственными стандартами или техническими условиями на стальные канаты, деленному на коэффициент надежности по материалу
.
7. Расчет элементов стальных конструкций
при центральном растяжении и сжатии
7.1. Расчет элементов сплошного сечения
7.1.1. Расчет на прочность элементов из стали с нормативным сопротивлением
при центральном растяжении или сжатии силой N следует выполнять по формуле
. (5)
Расчет на прочность растянутых элементов, эксплуатация которых возможна и после достижения металлом предела текучести, а также растянутых или сжатых элементов из стали с нормативным сопротивлением
следует выполнять по формуле (5) с заменой значения
на
.
7.1.2. Расчет на прочность сечений в местах крепления растянутых элементов из одиночных уголков, прикрепляемых одной полкой болтами, следует выполнять по формуле (5), а сечений растянутого одиночного уголка из стали с пределом текучести до 380 Н/мм2, прикрепляемого одной полкой болтами, поставленными в один ряд по оси, расположенной на расстоянии не менее 0,5b (b - ширина полки уголка) от обушка уголка и не менее 1,2d (d - диаметр отверстия для болта с учетом положительного допуска) от пера уголка, по формуле
, (6)
где
.
Здесь
- площадь сечения уголка нетто;
- площадь части сечения прикрепляемой полки уголка между краем отверстия и пером;
,
,
- коэффициенты, принимаемые по таблице 6.
Таблица 6
┌───────┬─────────────────────────────────────────────────────────────────┐
│Коэффи-│ Значения коэффициентов альфа, альфа и бета │
│циенты │ 1 2 │
│ ├──────────────────────────────────┬──────────────────────────────┤
│ │ при одном болте и расстоянии a, │ при a >= 1,5d и s >= 2d при │
│ │ равном │ количестве болтов в ряду │
│ ├────────────┬──────────┬──────────┼──────────┬─────────┬─────────┤
│ │ 1,35d <*> │ 1,5d │ 2d │ 2 │ 3 │ 4 │
├───────┼────────────┼──────────┼──────────┼──────────┼─────────┼─────────┤
│альфа │ 1,70 │ 1,70 │ 1,70 │ 1,77 │ 1,45 │ 1,17 │
│ 1 │ │ │ │ │ │ │
│альфа │ 0,05 │ 0,05 │ 0,05 │ 0,19 │ 0,36 │ 0,47 │
│ 2 │ │ │ │ │ │ │
│бета │ 0,65 │ 0,85 │ 1,0 │ 1,0 │ 1,0 │ 1,0 │
├───────┴────────────┴──────────┴──────────┴──────────┴─────────┴─────────┤
│ <*> Только для элементов решеток (раскосов и распорок), кроме│
│постоянно работающих на растяжение, при толщине полки до 6 мм. │
│ │
│ Обозначения, принятые в таблице 6: │
│ a - расстояние вдоль усилия от края элемента до центра ближайшего│
│отверстия; │
│ s - расстояние вдоль усилия между центрами отверстий. │
└─────────────────────────────────────────────────────────────────────────┘
При расчете тяг и поясов траверс, элементов опор ВЛ, ОРУ и КС, непосредственно примыкающих к узлам крепления проводов, а также элементов, соединяющих в стойках узлы крепления тяг и растянутых поясов траверс, коэффициент
следует уменьшить на 10%.
7.1.3. Расчет на устойчивость элементов сплошного сечения при центральном сжатии силой N и удовлетворяющих требованиям 7.3.2 - 7.3.9 следует выполнять по формуле
, (7)
где
- коэффициент устойчивости при центральном сжатии, значение которого при
следует определять по формуле
. (8)
Значение коэффициента
в формуле (8) следует вычислять по формуле
, (9)
где
- условная гибкость стержня;
и - коэффициенты, определяемые по таблице 7 в зависимости от типов сечений.

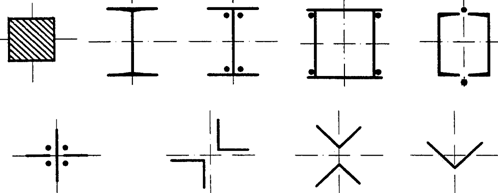

Таблица 7
Тип сечения | Значения коэффициентов | ||
Обозначение | Форма |
|
|
a |
| 0,03 | 0,06 |
b |
| 0,04 | 0,09 |
c |
| 0,04 | 0,14 |
Примечание. Для прокатных двутавров высотой свыше 500 мм при расчете на устойчивость в плоскости стенки следует принимать тип сечения a. |
Значения коэффициента , вычисленные по формуле (8), следует принимать не более
при значениях условной гибкости свыше 3,8; 4,4 и 5,8 для типов сечений соответственно a, b и c.
|
