Таблица 26
┌───────────────────────────────────────────────────────────────┬─────────┐
│ Элементы структурных конструкций │Расчетная│
│ │длина l │
│ │ ef│
├───────────────────────────────────────────────────────────────┼─────────┤
│1. Кроме указанных в позициях 2 и 3 │ l │
│2. Неразрезные (не прерывающиеся в узлах) пояса, а также │ 0,85l │
│элементы поясов и решеток, прикрепляемых в узлах сваркой │ │
│впритык к шаровым или цилиндрическим узловым элементам │ │
│3. Из одиночных уголков, прикрепляемых в узлах одной полкой: │ │
│ а) сварными швами или болтами (не менее двух), расположенными │ │
│вдоль элемента, при l/i : │ │
│ min │ │
│ до 90 │ l │
│ св. 90 до 120 │ 0,90l │
│ св. 120 до 150 (только для элементов решетки) │ 0,75l │
│ св. 150 до 200 (только для элементов решетки) │ 0,70l │
│ б) одним болтом при l/i : │ │
│ min │ │
│ до 90 │ l │
│ св. 90 до 120 │ 0,95l │
│ св. 120 до 150 (только для элементов решетки) │ 0,85l │
│ св. 150 до 200 (только для элементов решетки) │ 0,80l │
└───────────────────────────────────────────────────────────────┴─────────┘
Радиусы инерции сечений i-х элементов структурных конструкций при определении гибкости следует принимать:
для сжато-изгибаемых элементов - относительно оси, перпендикулярной или параллельной плоскости изгиба (
или
); в остальных случаях - минимальными
.
КонсультантПлюс: примечание.
Нумерация пунктов дана в соответствии с официальным текстом документа.
10.2.3. Расчетные длины
и радиусы инерции сечений i-х сжатых, растянутых и ненагруженных элементов пространственных конструкций (рисунок 15) из одиночных уголков при определении гибкости следует принимать по таблицам 27, 28 и 29.

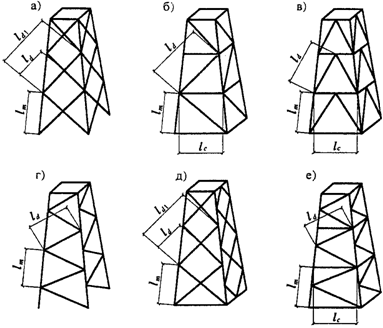

а, б, в - с совмещенными в смежных гранях узлами;
г, д - с несовмещенными в смежных гранях узлами;
е - с частично совмещенными в смежных гранях узлами
Рисунок 15. Схемы пространственных решетчатых конструкций
Таблица 27
Элементы пространственных конструкций | Сжатые и ненагруженные элементы | Растянутые элементы | ||
| i |
| i | |
Пояса: | ||||
по рисунку 15, а, б, в |
|
|
|
|
по рисунку 15, г, д |
|
|
|
|
по рисунку 15, е |
|
|
|
|
Раскосы: | ||||
по рисунку 15, а, д |
|
|
|
|
по рисунку 15, б, в, г, е |
|
|
|
|
Распорки: | ||||
по рисунку 15, б, е |
|
| - | - |
по рисунку 15, в |
|
| ||
Обозначения, принятые в таблице 27 (рисунок 15): | ||||
| ||||
| ||||
Примечания. 1. Раскосы по рисунку 15, а, д в точках пересечения должны быть скреплены между собой. 2. Значение 3. В скобках даны значения |
- условная длина, принимаемая по таблице 28;
- коэффициент расчетной длины раскоса, принимаемый по таблице 29.Таблица 28
┌─────────────────────────────────┬───────────────────────────────────────┐
│ Конструкция узла пересечения │ Условная длина раскоса l при │
│ элементов решетки │ dc │
│ │ поддерживающем элементе │
│ ├────────────────┬──────────────┬───────┤
│ │ растянутом │ неработающем │сжатом │
├─────────────────────────────────┼────────────────┼──────────────┼───────┤
│Оба стержня не прерываются │ l │ 1,3l │ 0,8l │
|
