│Автоматическая при │В лодочку │ бета │ 1,1 │ 0,7 │
│d = 3 - 5 │ │ f │ │ │
│ │ ├───────┼─────────────────────┼──────┤
│ │ │ бета │ 1,15 │ 1,0 │
│ │ │ z │ │ │
│ ├───────────────┼───────┼──────┬──────────────┼──────┤
│ │Нижнее │ бета │ 1,1 │ 0,9 │ 0,7 │
│ │ │ f │ │ │ │
│ │ ├───────┼──────┼──────────────┼──────┤
│ │ │ бета │ 1,15 │ 1,05 │ 1,0 │
│ │ │ z │ │ │ │
├────────────────────┼───────────────┼───────┼──────┴──────┬───────┼──────┤
│Автоматическая и │В лодочку │ бета │ 0,9 │ 0,8 │ 0,7 │
│механизированная при│ │ f │ │ │ │
│d = 1,4 - 2 │ ├───────┼─────────────┼───────┴──────┤
│ │ │ бета │ 1,05 │ 1,0 │
│ │ │ z │ │ │
│ ├───────────────┼───────┼──────┬──────┼──────────────┤
│ │Нижнее, │ бета │ 0,9 │ 0,8 │ 0,7 │
│ │горизонтальное,│ f │ │ │ │
│ │вертикальное │ │ │ │ │
│ │ ├───────┼──────┼──────┴──────────────┤
│ │ │ бета │ 1,05 │ 1,0 │
│ │ │ z │ │ │
├────────────────────┼───────────────┼───────┼──────┴─────────────────────┤
│Ручная и │В лодочку │ бета │ 0,7 │
│механизированная при│ │ f │ │
│d < 1,4 или ├───────────────┼───────┼────────────────────────────┤
│порошковой │Нижнее, │ бета │ 1,0 │
│проволокой │горизонтальное,│ z │ │
│ │вертикальное, │ │ │
│ │потолочное │ │ │
└────────────────────┴───────────────┴───────┴────────────────────────────┘
14.1.8. Для угловых швов, размеры которых установлены в соответствии с расчетом, для элементов из стали с пределом текучести до 285 Н/мм2 следует, как правило, применять электродные материалы, удовлетворяющие условиям:
- при механизированной сварке;
- при ручной сварке;
для элементов из стали с пределом текучести свыше 285 Н/мм2 допускается применять электродные материалы, удовлетворяющие условию
(здесь
и
- коэффициенты, зависящие от технологии сварки и катета шва и определяемые по таблице 39).
14.1.9. Односторонние угловые швы в тавровых соединениях элементов из стали с пределом текучести до 375 Н/мм2, как правило, следует применять в конструкциях, эксплуатируемых в неагрессивной или слабоагрессивной среде (классификация по СНиП 2.03.11) в отапливаемых помещениях:
для прикрепления промежуточных ребер жесткости и диафрагм - в конструкциях всех групп, кроме конструкций группы 1, рассчитываемых на усталость;
для поясных швов сварных двутавров - в конструкциях групп 2 и 3 (кроме балок с условной гибкостью стенки
) при толщине стенки
в колоннах и стойках до 12 мм и в балках до 10 мм, при выполнении швов механизированной сваркой с катетом шва
; при этом следует учитывать требования 15.3.3 и 15.5.5;
для всех конструктивных элементов - в конструкциях группы 4.
Катеты односторонних швов следует принимать по расчету, но не менее указанных в таблице 38.
Односторонние угловые швы не следует применять в конструкциях зданий и сооружений, относящихся к I уровню ответственности, возводимых в районах с сейсмичностью 8 баллов и выше, в районах с расчетной температурой ниже минус 45 °C, в конструкциях групп 1, 2, 3 в зданиях с кранами режимов работы 7К (в цехах металлургических производств) и 8К, а также в балках и ригелях рамных конструкций, рассчитываемых согласно требованиям 8.2.3, 8.2.6 и 8.2.7.
14.1.10. Прерывистые угловые сварные швы допускается применять при статической нагрузке при избыточной несущей способности непрерывного шва минимального размера для соединений в конструкциях группы 4, а также в реконструируемых конструкциях группы 3, в районах, кроме имеющих расчетную температуру ниже минус 45 °C, и эксплуатируемых в неагрессивных или слабоагрессивных средах.
Размеры сварного шва должны соответствовать требованиям 14.1.7.
Расстояние s между участками сварных швов (рисунок 19), как правило, не должно превышать одного из значений: 200 мм,
в сжатом элементе (
- толщина самого тонкого из соединяемых элементов),
в растянутом элементе. В конструкциях группы 4 расстояние s допускается увеличить на 50%.

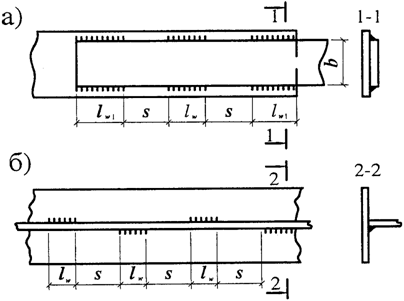

а - в нахлесточном соединении; б - в тавровом соединении
Рисунок 19. Схема прерывистых угловых сварных швов
При наложении прерывистого шва следует предусматривать шов по концам соединяемых частей элементов; длина
этого шва в элементах составного сечения из пластин должна быть не менее 0,75b, где b - ширина более узкой из соединяемых пластин.
4.1.11. Угловые сварные швы, расположенные по периметру отверстий или прорезей, допускается применять в нахлесточных соединениях в случаях, предусмотренных 14.1.10, для передачи усилий в плоскости нахлестки, предотвращения потери устойчивости элементов нахлестки или конструктивных соединений элементов.
4.1.12. Пробочные швы, заполняющие наплавленным металлом всю площадь круглых или щелевых отверстий, допускается применять в нахлесточных соединениях в случаях, предусмотренных 14.1.10, только для предотвращения потери устойчивости элементов нахлестки или для конструктивных соединений элементов.
Толщина пробочного шва должна быть: не менее толщины t просверленного или прорезанного элемента, но не более 16 мм; не менее 0,1 длины прорези либо значений 0,45d или 0,45b (где d и b - диаметр отверстия и ширина прорези, равные d >= t + 8 мм и b >= t + 8 мм).
|
