│решетки к поясам впритык │ 1 │ 1 │ 1 │
│3. В любом направлении l = l для ферм │0,85l │ l │ 0,85l │
│ ef ef,1 │ │ │ │
│из одиночных уголков при одинаковых │ │ │ │
│расстояниях между точками закрепления │ │ │ │
│элементов в плоскости и из плоскости фермы │ │ │ │
├────────────────────────────────────────────┴──────┴─────────┴───────────┤
│ Обозначения, принятые в таблице 24 (см. рисунок 13): │
│ l - геометрическая длина элемента (расстояние между центрами│
│ближайших узлов) в плоскости фермы; │
│ l - расстояние между узлами, закрепленными от смещения из плоскости│
│ 1 │
│фермы (поясами ферм, специальными связями, жесткими плитами покрытий,│
│прикрепленными к поясу сварными швами или болтами, и т. п.). │
└─────────────────────────────────────────────────────────────────────────┘
10.1.2. Расчетные длины
и
верхнего пояса фермы (неразрезного стержня) постоянного сечения с различными сжимающими или растягивающими усилиями на участках (число участков равной длины k >= 2) в предположении шарнирного сопряжения (рисунок 14, а) элементов решетки и связей допускается определять по формулам:
в плоскости пояса фермы
, (136)
где
- отношение усилия, соседнего с максимальным, к максимальному усилию в панелях фермы; при этом
;
из плоскости пояса фермы
, (137)
где
- отношение суммы усилий на всех участках (рассматриваемой длины между точками закрепления пояса из плоскости), кроме максимального, к максимальному усилию; при этом
. При вычислении параметра в формуле (137) растягивающие усилия в стержнях необходимо принимать со знаком "минус".

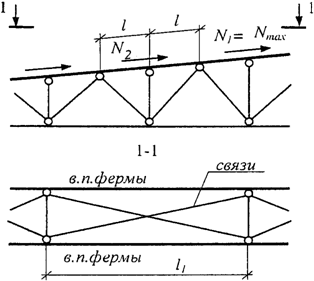

а)
б)
а - пояса фермы; б - ветви колонны
Рисунок 14. Схемы для определения расчетной
длины элементов
Расчетные длины и ветви сквозной колонны постоянного сечения (неразрезного стержня) с различными сжимающими усилиями на участках (число участков равной длины k >= 2) с граничными условиями, когда один конец стержня (нижний) жестко закреплен, а другой - шарнирно оперт в плоскости решетки при шарнирном креплении к нему элементов решетки (рисунок 14, б), допускается определять по формулам:
в плоскости ветви
, (138)
где - отношение усилия, соседнего с максимальным, к максимальному усилию в месте заделки; при этом
;
из плоскости ветви
, (139)
где - отношение суммы усилий на всех участках, кроме максимального, к максимальному усилию в месте заделки; при этом
.
В обоих случаях l - длина участка (см. рисунки 13 и 14);
- расстояние между точками связей из плоскости стержня (см. рисунок 14), и расчет на устойчивость следует выполнять на максимальное усилие.
10.1.3. Расчетные длины и (при допущении, что они не зависят от соотношения усилий) элементов перекрестной решетки, скрепленных между собой (см. рисунок 13, д), следует принимать по таблице 25.
Таблица 25
┌─────────────────────────────────────────┬───────────────────────────────┐
│ Конструкция узла пересечения элементов │ Расчетная длина l │
│ решетки │ ef,1 │
│ │ из плоскости фермы (связи) │
│ │ при поддерживающем элементе │
│ ├───────────┬────────────┬──────┤
│ │растянутом │неработающем│сжатом│
│ │ │ │ │
├─────────────────────────────────────────┼───────────┼────────────┼──────┤
│Оба элемента не прерываются │ l │ 0,7l │ l │
│Поддерживающий элемент прерывается и │ │ 1 │ 1 │
│перекрывается фасонкой: │ │ │ │
│ рассматриваемый элемент не прерывается │ 0,7l │ l │ 1,4l │
│ │ 1 │ 1 │ 1│
│ рассматриваемый элемент прерывается и │ 0,7l │ - │ - │
│перекрывается фасонкой │ 1 │ │ │
├─────────────────────────────────────────┴───────────┴────────────┴──────┤
│ Обозначения, принятые в таблице 25 (см. рисунок 13, д): │
│ l - расстояние от центра узла фермы (связи) до точки пересечения│
│элементов; │
│ l - полная геометрическая длина элемента. │
│ 1 │
└─────────────────────────────────────────────────────────────────────────┘
10.1.4. Радиусы инерции i-х сечений элементов из одиночных уголков при определении гибкости следует принимать:
при расчетной длине элемента не менее 0,85l (где l - расстояние между центрами ближайших узлов) - минимальными
;
в остальных случаях - относительно оси уголка, перпендикулярной или параллельной плоскости фермы (
или
), в зависимости от направления продольного изгиба.
10.2. Расчетные длины элементов пространственных решетчатых конструкций, в том числе структурных
10.2.1. Расчетные длины элементов структурных конструкций следует принимать по таблице 26 (l - геометрическая длина элемента - расстояние между центрами узлов структурных конструкций).
|
