Рисунок 3. Схемы решеток сквозных стержней

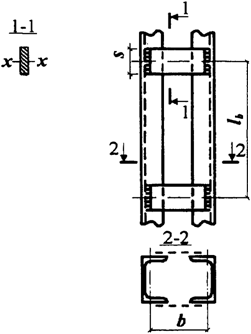

Рисунок 4. Сквозной стержень с планками
Расчет на устойчивость сквозных стержней с числом панелей менее шести допускается выполнять:
при планках - как расчет рамных систем;
при решетках - согласно требованиям 7.2.5.
7.2.3. В сквозных стержнях с планками условная гибкость отдельной ветви
,
или
(см. таблицу 8) на участке между сварными швами или крайними болтами, прикрепляющими планки, должна быть не более 1,4.
При наличии в одной из плоскостей сплошного листа вместо планок (см. рисунок 2, б и в) гибкость ветви следует вычислять по радиусу инерции полусечения относительно его центральной оси, перпендикулярной плоскости планок.
7.2.4. В сквозных стержнях с решетками помимо расчета на устойчивость стержня в целом следует проверять устойчивость отдельных ветвей на участках между узлами. При необходимости следует учитывать влияние моментов в узлах, например от расцентровки элементов решетки.
В сквозных стержнях с решетками условная гибкость отдельных ветвей между узлами должна быть не более 2,7 и не должна превышать условную приведенную гибкость
стержня в целом.
Допускается принимать более высокие значения условной гибкости ветвей, но не более 4,1 при условии, что расчет таких стержней выполнен согласно требованиям 7.2.5.
7.2.5. Расчет сквозных стержней с решетками с учетом указанных в 7.2.2 и 7.2.4 допущений следует выполнять по формуле (7) с заменой в ней значения
на
.
При этом коэффициент устойчивости
для отдельной ветви при
следует принимать равным 1,0, а при
- определять по формуле (8) при расчетной длине
, где
- длина ветви (на рисунке 3, а длина ветви -
).
В интервале условных гибкостей
значение допускается определять линейной интерполяцией между 1,0 и значением при
.
7.2.6. Расчет стержней составных сечений из уголков, швеллеров и др., соединенных вплотную или через прокладки, следует выполнять как сплошностенчатых при условии, что участки между соединяющими сварными швами или центрами крайних болтов не превышают для сжатых элементов 40i и для растянутых 80i. Здесь радиус инерции сечения i-го уголка или швеллера следует принимать для тавровых или двутавровых сечений относительно оси, параллельной плоскости расположения прокладок, а для крестовых сечений - минимальный.
При этом в пределах длины сжатого элемента следует предусматривать не менее двух промежуточных связей (прокладок).
7.2.7. Расчет соединительных планок и элементов решеток сжатых стержней сквозного сечения должен выполняться на условную поперечную силу
, принимаемую постоянной по всей длине стержня и определяемую по формуле
, (18)
где N - продольное усилие в сквозном стержне;
- коэффициент устойчивости при центральном сжатии (для сечения типа в), принимаемый при расчете сквозного стержня в плоскости планок или решеток.
Условную поперечную силу следует распределять:
при наличии только соединительных планок (решеток) - поровну между планками (решетками), лежащими в плоскостях, перпендикулярных оси, относительно которой производится проверка устойчивости;
при наличии сплошного листа и соединительных планок (решеток) - пополам между листом и планками (решетками), лежащими в плоскостях, параллельных листу;
при расчете равносторонних трехгранных сквозных стержней - равной
для каждой системы соединительных планок (решеток), расположенной в одной грани.
7.2.8. Расчет соединительных планок и их прикреплений (см. рисунок 4) должен выполняться как расчет элементов безраскосных ферм на совместное действие силы
, срезывающей планку, и момента
, изгибающего планку в ее плоскости, значения которых следует определять по формулам:
; (19)
, (20)
где
- условная поперечная сила, приходящаяся на планку одной грани.
7.2.9. Расчет элементов соединительных решеток составных стержней следует выполнять как расчет элементов решеток плоских ферм. При расчете раскосов решеток по рисунку 3 усилие в раскосе следует определять по формуле
, (21)
где
- коэффициент, принимаемый равным: 1,0 для решетки по рисунку 3, а, б и 0,5 - по рисунку 3, в;
- условная поперечная сила, приходящаяся на одну плоскость решетки.
При расчете раскосов крестовой решетки с распорками (рисунок 3, г) следует учитывать дополнительное усилие
, возникающее в каждом раскосе от обжатия ветвей и определяемое по формуле
, (22)
где
- здесь b, , d - размеры, указанные на рисунке 3;
- усилие в одной ветви стержня;
,
- площадь сечения одного раскоса и одной ветви соответственно.
7.2.10. Расчет стержней, предназначенных для уменьшения расчетной длины сжатых элементов, должен выполняться на усилие, равное условной поперечной силе в основном сжатом элементе, определяемой по формуле (18).
Расчет распорок, предназначенных для уменьшения расчетной длины ветвей колонн в плоскости, перпендикулярной плоскости поперечных рам, при наличии нагрузок от мостовых или подвесных кранов, следует выполнять на условную поперечную силу, определяемую по формуле (18), где значение N следует принимать равным сумме продольных сил в двух ветвях колонн, соединенных распоркой.
7.3. Проверка устойчивости стенок и поясных листов центрально-сжатых элементов сплошного сечения
7.3.1. При проверке устойчивости стенок в качестве расчетной высоты
следует принимать (рисунок 5):
полную высоту стенки - в сварных элементах;
расстояние между ближайшими к оси элемента краями поясных уголков - в элементах с фрикционными поясными соединениями;
расстояние между началами внутренних закруглений - в прокатных профилях;
расстояние между краями выкружек - в гнутых профилях.

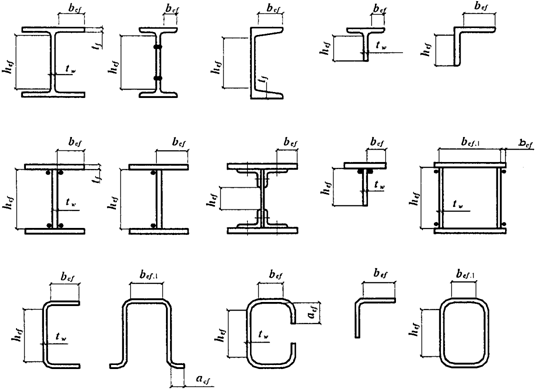

Рисунок 5. Расчетные размеры стенок, свесов полок,
поясных листов в прокатных, составных и гнутых профилях
7.3.2. Устойчивость стенок центрально-сжатых элементов сплошного сечения следует считать обеспеченной, если условная гибкость стенки
не превышает значений предельной условной гибкости
, определяемых по формулам таблицы 9.
Таблица 9
Сечение | Условная гибкость элемента | Предельная условная гибкость стенки |
| <= 2 |
|
> 2 |
| |
| <= 1 | 1,2 (25) |
> 1 |
| |
| <= 0,8 | 1,0 (27) |
> 0,8 |
| |
|
|
|
Обозначения, принятые в таблице 9:
| ||
Примечания. 1. В коробчатом сечении значение 2. В тавровом сечении должно соблюдаться условие 3. Знак "<=" в формулах означает, что значение |
(23)
(24)
(26)
(28)
(29)
- ширина полки тавра.
; при
или
в формуле (29) следует принимать соответственно
или
.7.3.3. Стенки центрально-сжатых элементов сплошного сечения (колонн, стоек, опор и т. п.) при
, как правило, следует укреплять поперечными ребрами жесткости с шагом от
до
; на каждом отправочном элементе должно быть не менее двух ребер.
|
