7.3.10. Высота отгиба полки (стенки)
(см. рисунок 5) должна быть не менее
в элементах, не усиленных планками, и
- в элементах, усиленных планками (см. таблицу 10); при этом толщина ребра должна быть не менее
.
7.3.11. При назначении сечений центрально-сжатых элементов по предельной гибкости (в соответствии с требованиями раздела 10.4) значения предельных условных гибкостей стенки
и поясов
, определяемых соответственно по таблицам 9 и 10, допускается увеличивать умножением на коэффициент
, но не более чем на 1,25.
8. Расчет элементов стальных конструкций при изгибе
8.1. Общие положения расчета
В зависимости от назначения и условий эксплуатации конструкций расчет изгибаемых элементов (балок) следует выполнять без учета или с учетом пластических деформаций в соответствии с подразделением элементов на три класса согласно 4.2.7.
Балки 1-го класса следует применять для всех видов нагрузок и рассчитывать в пределах упругих деформаций; балки 2-го и 3-го классов следует применять для статических нагрузок и рассчитывать с учетом развития пластических деформаций.
Балки крановых путей под краны групп режимов работы 1К - 8К по ГОСТ 25546 при расчете на прочность следует относить к 1-му классу.
Бистальные балки следует относить ко 2-му классу и рассчитывать с учетом ограниченных пластических деформаций в стенке, значения которых следует определять при достижении расчетного сопротивления
в поясах, выполненных из более прочной стали.
8.2. Расчет на прочность изгибаемых элементов сплошного сечения
8.2.1. Расчет на прочность балок 1-го класса следует выполнять по формулам:
при действии момента в одной из главных плоскостей
; (41)
при действии в сечении поперечной силы
; (42)
при действии моментов в двух главных плоскостях (и наличии бимомента)
, (43)
где x и y - расстояния от главных осей до рассматриваемой точки сечения;
при одновременном действии в стенке балки момента и поперечной силы
,
, (44)
где
- нормальное напряжение в срединной плоскости стенки, параллельное продольной оси балки;
- то же, перпендикулярное продольной оси балки, в том числе
, определяемое по формуле (47);
- касательное напряжение в стенке.
Напряжения
и , принимаемые в формуле (44) со своими знаками, а также
следует определять в одной и той же точке стенки балки.
В балках, рассчитываемых по формуле (43), значения напряжений в стенке балки должны быть проверены по формуле (44) в двух главных плоскостях изгиба.
При ослаблении стенки отверстиями для болтов левую часть формулы (42), а также значение в формуле (44) следует умножать на коэффициент
, определяемый по формуле
, (45)
где s - шаг отверстий в одном ряду;
d - диаметр отверстия.
8.2.2. Расчет на прочность стенки балки, не укрепленной ребрами жесткости, при действии местного напряжения в местах приложения нагрузки к верхнему поясу, а также в опорных сечениях балки следует выполнять по формуле
, (46)
где
. (47)
Здесь F - расчетное значение нагрузки (силы);
- условная длина распределения нагрузки, определяемая по формулам:
для случаев по рисунку 6, а и б
; (48)
для случая по рисунку 6, в
, (49)
где h - размер, равный сумме толщины верхнего пояса балки и катета поясного шва, если нижняя балка сварная (см. рисунок 6, а), либо расстоянию от наружной грани полки до начала внутреннего закругления стенки, если нижняя балка прокатная (см. рисунок 6, б);
- коэффициент, принимаемый равным: 3,25 - для сварных и прокатных балок; 4,5 - для балок с фрикционными поясными соединениями;
- сумма собственных моментов инерции пояса балки и кранового рельса или момент инерции сечения, состоящего из пояса и рельса в случае приварки рельса швами, обеспечивающими совместную работу пояса и рельса.
а)
б)
в)
а - сварная; б - прокатная; в - сварная
или прокатная при нагрузке от колеса крана
Рисунок 6. Схемы распределения
сосредоточенной нагрузки на стенку балки
8.2.3. Расчет на прочность разрезных балок 2-го и 3-го классов двутаврового и коробчатого сечений (рисунок 7) из стали с нормативным сопротивлением
при соблюдении требований 8.4.6, 8.5.8, 8.5.9 и 8.5.18 и при касательных напряжениях
(кроме опорных сечений) следует выполнять по формулам:
при изгибе в плоскости наибольшей жесткости
; (50)
при изгибе в двух главных плоскостях и напряжениях
. (51)

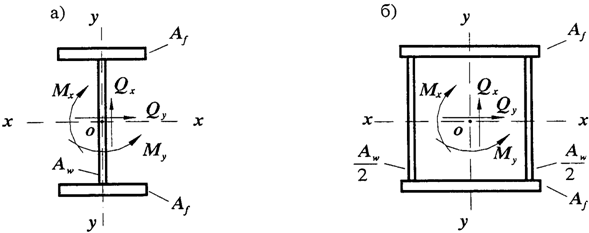

Рисунок 7. Схемы двутаврового (а) и коробчатого
(б) сечений балок с действующими на них усилиями
Здесь
,
- абсолютные значения изгибающих моментов;
,
- коэффициенты, принимаемые согласно таблице Е.1;
- коэффициент, принимаемый равным:
при
;
при
, (52)
где
- отношение площади сечения пояса к площади сечения стенки (для несимметричного сечения
- площадь меньшего пояса; для коробчатого сечения
- суммарная площадь сечений двух стенок).
При расчете сечения в зоне чистого изгиба в формулах (50) и (51) следует принимать и вместо коэффициентов и соответственно
;
. (53)
Расчет на прочность в опорном сечении балок (при
и
) следует выполнять по формулам:
|
