Производство строительных работ (стр. 13 )

Рабочий процесс. Рабочий входит в прикамерок шлюза, где давление постепенно повышается до имеющегося в рабочей камере. На этот процесс затрачивается от 5 до 15 мин., что необходимо для адаптации организма человека, после чего по шахтной трубе рабочий опускается в рабочую камеру кессона. Выход из рабочей камеры кессона осуществляется в обратной последовательности, но при этом на снижение давления воздуха в прикамерке шлюза до уровня атмосферного давления требуется 3-3,5 раза больше времени, чем вначале, т. к. быстрый переход от повышенного давления к атмосферному может быть причиной начала кессонной болезни.

Сжатый воздух в кессонную камеру начинают подавать не сразу, а как только ее нижняя часть при погружении достигнет уровня подземных вод. Давление воздуха, обеспечивающее отжим воды из камеры кессона, определяется из условия:

(5.7)

где - избыточное (сверх атмосферного) давление воздуха, кПа;

- гидростатический напор на уровне банкетки ножа, м;

- удельный вес воды,

После опускания кессона на проектную глубину все специальное оборудование демонтируется, а рабочая камера заполняется бетоном.

Грунт в камере кессона разрабатывается или ручным или гидромеханическим способом.

Имеется опыт разработки грунта в кессонной камере вообще без присутствия в ней рабочих, когда все управление гидромеханизмами выносится за ее пределы. Такой способ опускания кессона называется слепым.

3) Тонкостенная оболочка представляет собой пустотелый цилиндр из обычного или предварительно напряженного железобетона. Они начали широко применяться только с появлением мощных вибропогружателей, позволяющих погружать в грунт элементы больших размеров.

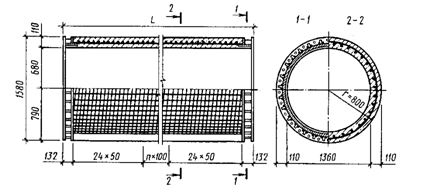

Рисунок 5.5.9- Конструкция типовой оболочки диаметром 1,6м

Рисунок 5.5.10 - Стыки секций оболочек: а – сварной стык;

б – фланцево-болтовой стык; 1 – стержень продольной арматуры;

2 – ребро; 3 – обечайка; 4 – сварной шов; 5 – стальной стержень; 6- болт

Оболочки выпускаются секциями длиной от 6 до 12м и наружным диаметром от 1 до 3м. Длина секций кратна 1м, толщина стенок составляет 12см. На Рисунке 5.5.9 в качестве примера показана секция оболочки диаметром 1,6м.

Наилучшими типами стыков являются сварной, применяемый для предварительной сборки на строительной площадке, и фланцевый на болтах, используемый для наращивания оболочек в процессе погружения (Рисунок 5.5.10).

Погружение оболочек в грунт осуществляется, как правило, вибропогружателями. Для облегчения погружения, а также для предотвращения разрушения оболочки при встрече с твердыми включениями конец нижней секции снабжается ножом.

Обычно для повышения сопротивления оболочки действию значительных внешних усилий обычно ее полость после погружения до заданной глубины заполняется бетоном. При погружении в песчаные грунты внизу оставляют уплотненное песчаное ядро высотой не менее 2м (Рисунок 5.5.11а).

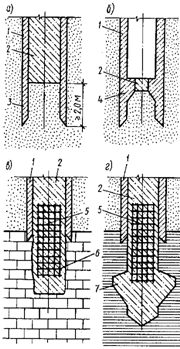

Рисунок 5.5.11- Конструкция сборных железобетонных оболочек:

а – оболочка с уплотненным песчаным ядром; б – усиленная оболочка с несущей диафрагмой; в – оболочка, заделанная в скалу; г – оболочка с уширенной пятой; 1 – оболочка; 2 – бетонное заполнение; 3 – нож;

4 – несущая диафрагма; 5 – арматурный каркас; 6 – буровая скважина в скальной породе; 7 – уширенная пята

Благодаря этому сохраняется естественная плотность песчаного грунта в основании оболочки, что обеспечивает лучшее использование его несущей способности.

Чтобы снизить объем укладываемого бетона или вообще исключить производство бетонных работ на строительной площадке, разработаны конструкции оболочек с утолщенными до 16…20 см стенками ­– усиленные оболочки.

Разновидностью усиленных оболочек являются оболочки с несущей диафрагмой. Диафрагма устраивается в нижней секции оболочки на высоте одного – двух ее диаметров и имеет центральное отверстие для извлечения грунта из ее полости при погружении (Рисунок 5.5.11б).

В нескальных грунтах увеличение несущей способности оболочки по грунту достигается устройством внизу уширенной плиты.

Достоинства тонкостенных оболочек:

-  индустриальность их изготовления;

-  высокая сборность и механизация всех работ;

-  лучшее использование прочностных свойств материала фундамента.

Наиболее рационально тонкостенные оболочки применять при больших вертикальных и горизонтальных нагрузках. Такие сочетания нагрузок наиболее характерны для мостов, гидротехнических и портовых сооружений.

4) Буровые опоры представляют собой бетонные столбы, которые возводят путем укладки бетонной смеси в предварительно пробуренные скважины. Укладка бетонной смеси производится под защитой либо глинистого раствора, либо обсадных труб, извлекаемых при бетонировании.

Технология устройства буровых опор та же, что и буронабивных свай. По существу, они представляют собой буронабивные сваи большого сечения (d >80см).

Нижние концы буронабивных опор обязательно доводят до плотных грунтов, поэтому они работают как стойки. Иногда их делают с уширенной пятой.

Буровые опоры обладают значительной несущей способностью (≥1000т) и рассчитываются как сваи-стойки.

5.6 «Стена в грунте»

Этот способ предназначен для устройства фундаментов и заглубленных в грунт сооружений (Рисунок 5.6.1).

Сначала по контуру будущего сооружения в грунте отрывается узкая глубокая траншея (b=60…100 см, H≤40…50 м) с помощью жесткого грейфера или механизированного траншеекопателя на проектную глубину с врезкой в водоупор, которая затем заполняется бетонной смесью или сборными железобетонными элементами.

Рисунок 5.6.1- Конструкции, сооружаемые способом «стена в грунте»:

а – котлованы в городских условиях; б – подпорные стенки; в – тоннели;

г – противофильтрационные диафрагмы; д – подземные резервуары

Возведенная таким образом стена может служить конструктивным элементом фундамента, ограждением котлована или стеной заглубленного помещения.

Помимо заглубленных сооружений способом «стена в грунте» можно устраивать противофильтрационные завесы. Устройство «стены в грунте» наиболее целесообразно в водонасыщенных грунтах при высоком уровне подземных вод. Способ особенно эффективен при заглублении стен в водоупорные грунты, что позволяет полностью отказаться от водоотлива или глубинного водопонижения.

Существенным достоинством способа является возможность устройства глубоких котлованов и заглубленных помещений вблизи существующих зданий и сооружений без нарушения их устойчивости, что особенно важно при строительстве в стесненных условиях, а также при реконструкции сооружений.

Технология устройства «стены в грунте»:

1.  Сооружение «стена в грунте» начинается с устройства сборной или монолитной форшахты, которая служит направляющей для землеройных машин, опорой для подвешивания армокаркасов, бетолитных труб, сборных железобетонных панелей и т. п. и обеспечивает устойчивость стенок в верхней части.

2.  Отрывка котлована отдельными захватками. Откопав первую захватку, на всю глубину стены по ее торцам устраивают ограничители, арматурный каркас и укладывают бетонную смесь.

3.  Затем переходят к захватке «через одну», а после ее устройства – к промежуточной и т. д., в результате получается сплошная стена (Рисунок 5.6.2).

Рисунок 5.6.2- Последовательность возведения «стены в грунте»:

а – первая очередь работ; б – вторая очередь работ; 1 – форшахта;

2 – базовых механизм; 3 – бетонолитная труба; 4 – глинистый раствор;

5 – грейфер; 6 – траншея под одну захватку; 7 – арматурный каркас;

8 – бетонная смесь; 9 – забетонированная секция;

10 – готовая «стена в грунте»

Такой метод называется методом последовательных захваток или секционным методом.

Для удержания стен захватки против обрушения по мере углубления в нее подливают тиксотропный глинистый раствор.

Для приготовления глинистых растворов используют бентонитовые глины (глина, содержащая большой процент монтмориллонита). Глинистые частицы раствора не только смачиваются водой, но вода проникает внутрь кристалла и глина разбухает, значительно увеличиваясь в объеме. Монтмориллонитовая глина обладает свойством тиксотропии, т. е. при динамическом воздействии – это раствор, а при отсутствии воздействия через 4…6 часов золь превращается в гель, что позволяет удерживать стенки траншеи.

Уровень раствора должен быть выше уровня подземных вод, чтобы исключить фильтрацию воды из грунта в траншею, также давление от раствора должно быть больше давления окружающей среды (ξ∙γz).

После отрывки захватки и заполнения ее бетонной смесью вытесненный глиняный раствор, содержащий частицы разрабатываемой породы, идет на очистку (регенерацию) и снова поступает в траншею (с некоторой потерей ~10%).

После возведения «стены в грунте» по всему периметру сооружения (т. е. конструкция замыкает в плане будущее сооружение) поэтапно удаляют грунт из внутреннего пространства. При необходимости на каждом этапе по периметру устраивают грунтовые анкера или распорки. Если крепления не изготавливаются, то устойчивость стены при удалении грунта обеспечивается ее заделкой в основание. После полного удаления грунта из внутреннего пространства до проектной отметки возводят внутренние конструкции.

Анкеры представляют собой устройства, служащие для передачи выдергивающих усилий от строительных конструкций на грунтовую толщу. Их используют для закрепления ограждений котлованов, стен подземных сооружений, опускных колодцев, откосов и склонов, фундаментов дымовых труб, мачт, башен и т. п. (Рисунок 5.6.3).
