Компактный экскаватор (стр. 10 )

Работа машины

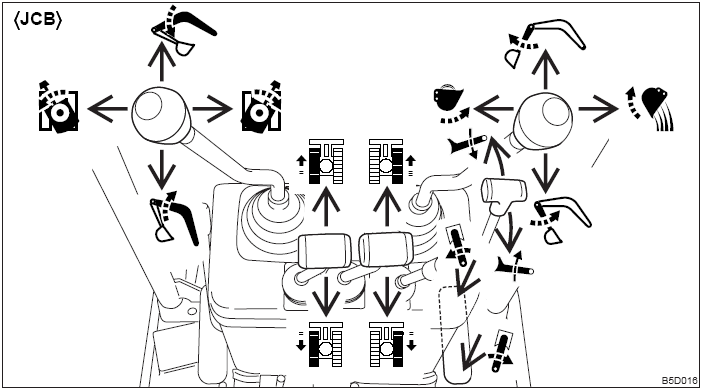

Система рычагов (система JCB).

ПРЕДУПРЕЖДЕНИЕ

Перед началом работы будьте осторожны и проверьте, с какой системой расположения рычажного управления вы работаете. Объяснения в этом руководстве даны для системы ISO.

	Левая гусеница вперед		Правая гусеница вперед
	Левая гусеница назад		Правая гусеница назад
	Опускание стрелы		Разгибается рукоять
	Подъем стрелы		Загибается рукоять
	Поворот верхней части влево		Загрузка ковша
	Поворот верхней части вправо		Выгрузка ковша
	Поворот стрелы влево		Опускание отвала бульдозера
	Поворот стрелы влево		Подъем отвала бульдозера

РАБОТА

Работа машины

Прогрев машины (гидравлическое масло).

ПРЕДУПРЕЖДЕНИЕ

Использование рабочего оборудования без прогрева машины (гидравлическое масло) опасно: в результате машина будет реагировать медленно, а оборудование будет действовать неожиданным образом; также, устройства безопасности могут работать неправильно. Обязательно прогревайте машину соответствующим образом.

ВАЖНО: Не двигайте рычагами резко, если температура гидравлического масла находится ниже 20 С. Правильная температура гидравлического масла при работе – 50-80 С, но если работа выполняется на низких температурах, разогрейте масло хотя бы до 20 С.

Обычный прогрев.

Придайте рычагу дросселя среднее положение, затем запустите двигатель на средней скорости примерно на 5 минут, без нагрузки.

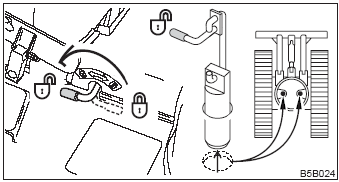

Полностью опустите рычаг замка безопасности, чтобы разблокировать замок, и поднимите ковш с земли.

РАБОТА

Работа машины

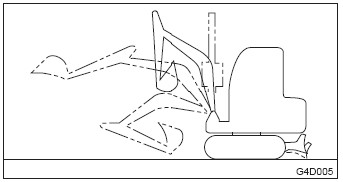

Разверните и сложите каждый цилиндр несколько раз, без нагрузки.

Разблокируйте рычаг замка поворота перед тем, как производить поворот.

Поверните медленно влево и вправо, несколько раз.

РАБОТА

Работа машины

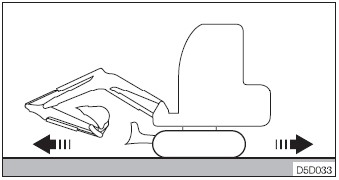

Несколько раз медленно проедьте вперед и назад.

Прогрев в холодную погоду.

Проведите обычную процедуру прогрева (см. предыдущую страницу).

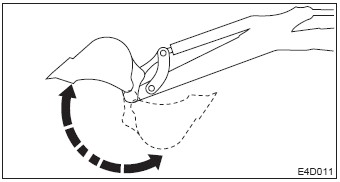

Полностью сложите ковш и подержите его в таком положении, но не более, чем на 30 секунд. Повторяйте шаг 2, пока скорость работы ковша не станет нормальной.

Проверка после прогрева.

После прогрева двигателя и гидравлического масла, проведите проверки, описанные ниже, и произведите починку, если есть неисправности.

РАБОТА

Работа машины

Проверьте, чтобы предупреждающие лампы и счетчики выглядели следующим образом:

Выключены ли все предупреждающие лампы? Находится ли стрелка термометра воды в пределах зеленой линии?

Проверьте, чтобы выхлопные газы были нормального цвета и не было аномалий в звуке и вибрациях.

3. Поднимите рычаг замка безопасности, чтобы заблокировать замок и проверьте, заблокированы ли педаль поворота стрелы, рычаги управления и передвижения.

Изменение ширины гусениц.

ПРЕДУПРЕЖДЕНИЕ

Всегда работайте на машине с полностью раздвинутыми гусеницами, чтобы увеличить устойчивость машины. Чем уже сдвинуты гусеницы, тем больше вероятность опрокидывания машины. Если все же необходимо работать на машине со сдвинутыми гусеницами, делайте это очень осторожно.

Проделывайте эти действия на плоской и твердой поверхности, без препятствий.

Поднимите корпус машины с помощью ковша и отвала бульдозера.

РАБОТА

Работа машины

ВАЖНО: Всегда поднимайте корпус перед тем, как менять ширину гусениц. В противном случае это приведет к повреждению рамы передвижения и цилиндра диапазона.

Сдвиньте рычаг селектора (S) вправо.

Наклоните рычаг отвала вперед, чтобы раздвинуть гусеницы.

900 мм.

Если нужно, также поменяйте пластины отвала и используйте отвал бульдозера в раздвинутом виде.

Потяните рычаг отвала на себя, чтобы сдвинуть гусеницы.

680 мм.

РАБОТА

Работа машины

Изменение ширины отвала бульдозера.

Выньте блокирующие болты (1).

Поверните пластину (2). Зафиксируйте пластину (2) болтами (1).

РАБОТА

Работа машины

Работа с рычагами передвижения.

ПРЕДУПРЕЖДЕНИЕ

Никогда не разрешайте кому-либо входить в радиус поворота (стрелы) и становиться на пути машины. Подайте звуковой сигнал о намерении двигаться. Сзади машины есть зоны, недоступные взгляду.

Если нужно, поверните кабину так, чтобы проверить площадку на предмет помех и безопасности.

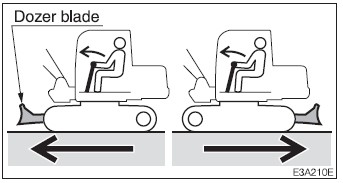

Перед тем, как работать рычагами управления, проверьте, находится ли отвал бульдозера впереди сиденья оператора. ИМЕЙТЕ В ВИДУ, что в случае, если отвал находится сзади сиденья оператора, рычаги передвижения будут работать в противоположном направлении, чем если бы отвал находился впереди. Удалите любые препятствия на пути машины.

Передвижение вперед и назад.

Потяните рычаг дросселя и увеличьте мощность двигателя.

РАБОТА

Работа машины

Опустите рычаг замка безопасности, чтобы разблокировать его.

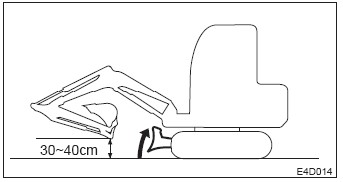

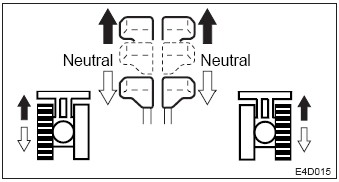

Сложите стрелу и опустите ее на высоту 30-40 см. от земли. Поднимите отвал бульдозера. Примените левый и правый рычаги, как показано ниже.
