Компактный экскаватор (стр. 9 )

Внешние электрические розетки (для ЕС).

ПРЕДУПРЕЖДЕНИЕ

Используйте с этими розетками только соответствующие электрические приборы.

Используйте эти розетки как внешний источник тока. Поднимите крышку (1) при использовании.

УПРАВЛЕНИЕ

Аксессуары

Систему расположения функций левого и правого рабочих рычагов можно менять.

ПРЕДУПРЕЖДЕНИЕ

Перед началом работы проверьте, с какой системой расположения функций рычагов вы работаете.

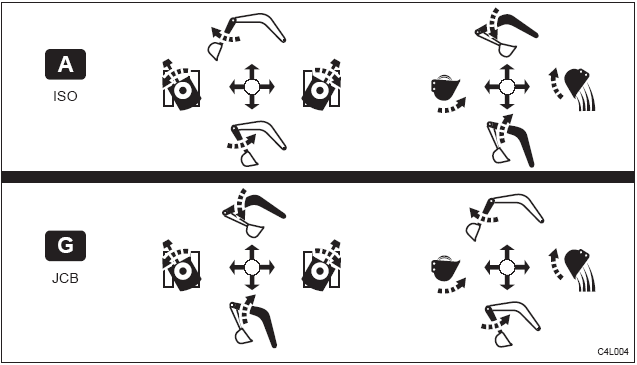

Переключение системы расположения функций.

(А): система ISO

(G): система JCB

Снимите нижнюю установочную секцию башмаков и поверните их вверх. Ослабьте болты и снимите крышку. Переключите стержень (2) на пластину (3). Переключите стержень (4) на пластину (5). Верните башмаки и крышку на место. Проверьте систему расположения функций.

РАБОТА

Перед началом работы                                        71

Запуск и остановка двигателя                                72

Работа машины                                                76

Инструкции по работе                                        96

Парковка машины                                                110

Обращение в холодную погоду                                112

Обращение с резиновыми гусеницами                114

РАБОТА

Перед началом работы

Заход и выход из машины.

ПРЕДУПРЕЖДЕНИЕ

Никогда не спрыгивайте с машины. Никогда не пытайтесь забраться или выбраться из движущейся машины. При заходе и выходе из машины, сначала откройте дверь полностью до заблокированного положения и удостоверьтесь в том, что она не двигается (для машин с кабинами).

Всегда оставайтесь лицом к системе доступа и пользуйтесь тремя точками опоры с помощью перил и ступеней, когда забираетесь или слезаете с машины. Держите ступени и платформу в чистоте. Никогда не используйте рычаг замка безопасности или рычаги управления для опоры.

Обходная проверка.

Проводите обходную проверку перед запуском двигателя в начале данного дня.

Проводите проверки, как предписано в разделе «Техобслуживание – Обходная проверка» (с. Х).

Ежедневная проверка.

Проводите ежедневную проверку раз в день перед первым запуском двигателя в этот день.

Проводите проверки, как предписано в разделе «Техобслуживание – Ежедневная проверка» (с. Х).

РАБОТА

Запуск и остановка двигателя

Перед запуском двигателя.

Отрегулируйте сиденье для удобного положения при работе. Пристегните ремень безопасности.

Проверьте, находится ли рычаг замка безопасности в заблокированном положении.

Проверьте, все ли рычаги и педали находятся в нейтральном положении.

РАБОТА

Запуск и остановка двигателя

Вставьте ключ в переключатель стартера, поверните его в положение ON, затем проведите следующую проверку:

Загорятся предупреждающие лампы зарядки батареи (1) и давления масла в двига, начнут работать счетчики.

Если не горит лампа, может быть, перегорела лампа или повреждены провода. Для проведения ремонта свяжитесь с филиалом продаж или сервиса Takeuchi.

Запуск двигателя.

ПРЕДУПРЕЖДЕНИЕ

Удалите с площадки людей. Подайте звуковой сигнал, чтобы предупредить всех, кто находится вокруг машины.

ВАЖНО: Не запускайте стартер двигателя дольше, чем 15 секунд. Если двигатель не заводится, подождите 30 секунд, чтобы защитить батарею, а затем снова попробуйте запустить двигатель.

Обычный запуск.

Придайте рычагу дросселя среднее положение.

РАБОТА

Запуск и остановка двигателя

Поверните ключ в положение START и запустите двигатель. После запуска двигателя отпустите ключ. Ключ автоматически вернется в положение ON. Верните рычаг дросселя [в начальное положение] и прогрейте двигатель. Проверьте, отключены ли предупреждающие лампы. Прогрейте двигатель.

См. стр. Х «Прогрев двигателя».

Запуск в холодную погоду.

Придайте рычагу дросселя среднее положение.

Поверните ключ в положение PREHEAT и задержите его в нем на 3 секунды. Верните ключ в положение START и запустите двигатель. Когда двигатель запустится, отпустите ключ. Ключ автоматически вернется в положение ON. Верните рычаг дросселя в прежнее положение. Проверьте, погасли ли лампы предупреждения. Прогрейте двигатель.

См. стр. Х «Прогрев двигателя».

РАБОТА

Запуск и остановка двигателя

Прогрев двигателя.

ВАЖНО: Избегайте набора скорости до того, как он прогреется.

Не прогревайте двигатель в течение долгого времени (20 минут и более).

1. Верните рычаг дросселя [в начальное положение], затем переведите двигатель на малые обороты холостого хода и дайте ему поработать примерно 5 минут, без нагрузки.

Остановка двигателя.

ВАЖНО: Не останавливайте резко двигатель при работе с большой загрузкой или на максимальной скорости. Это может привести к перегреву или заеданию. Никогда не останавливайте двигатель резко, кроме чрезвычайных ситуаций.

Подержите двигатель на холостом ходу примерно 5 минут, чтобы дать ему постепенно охладиться.

Поверните ключ в положение OFF, чтобы остановить двигатель.

РАБОТА

Работа машины

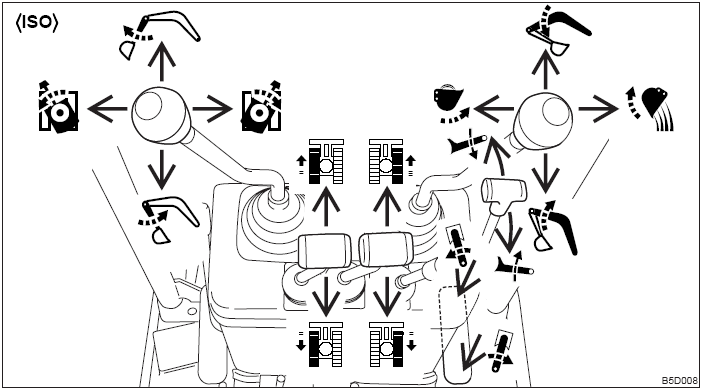

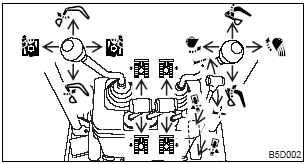

Система рычагов (система ISO).

ПРЕДУПРЕЖДЕНИЕ

Перед началом работы будьте осторожны и проверьте, с какой системой расположения рычажного управления вы работаете. Объяснения в этом руководстве даны для системы ISO.

	Левая гусеница вперед		Правая гусеница вперед
	Левая гусеница назад		Правая гусеница назад
	Разгибается рукоять		Опускание стрелы
	Загибается рукоять		Подъем стрелы
	Поворот верхней части влево		Загрузка ковша
	Поворот верхней части вправо		Выгрузка ковша
	Поворот стрелы влево		Опускание отвала бульдозера
	Поворот стрелы влево		Подъем отвала бульдозера

РАБОТА
