Компактный экскаватор (стр. 7 )

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

11. No.03393-75040

НЕ ИСПОЛЬЗУЙТЕ ЭФИР.

ИСПОЛЬЗОВАНИЕ ЭФИРА ДЛЯ ЗАПУСКА МОЖЕТ ВЫЗВАТЬ ВНУТРЕННИЕ ПОВРЕЖДЕНИЯ ДВИГАТЕЛЯ.

12. No.03393-75050

Гидравлический бак должен оставаться под давлением, чтобы избежать повреждений насосов.

См. руководство оператора для инструкций.

13. No.03593-06600

Дизельное топливо.

Только дизельное топливо.

14. No.03593-06700

Гидравлическое масло

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

13. No. 03593-54028

Шум снаружи машины.

Это значение указывает на уровень шума снаружи кабины и означает шум, действующий на людей, находящихся поблизости к рабочей площадке.



УПРАВЛЕНИЕ

Названия компонентов                                        50

Двери и крышки                                                52

Сиденье и ремень безопасности                        54

Инструментарий                                                57

Переключатели                                                59

Рычаги и педали                                                61

Аксессуары                                                        67

УПРАВЛЕНИЕ

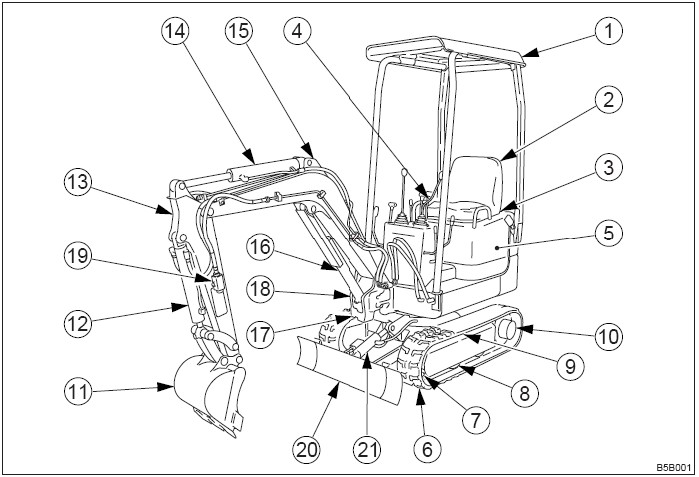

Названия компонентов

Верхняя часть

Навес Сиденье Отсек двигателя Топливный бак Бак гидравлической жидкости

Шасси

Ремень гусеницы Направляющий валик Траковый каток Скользящий башмак Транспортный двигатель

Рабочее оборудование

Ковш Цилиндр ковша Рукоять Цилиндр рукояти Стрела Цилиндр стрелы Кронштейн стрелы Цилиндр поворота Пути дополнительной гидравлики Отвал бульдозера Цилиндр отвала

УПРАВЛЕНИЕ

Названия компонентов

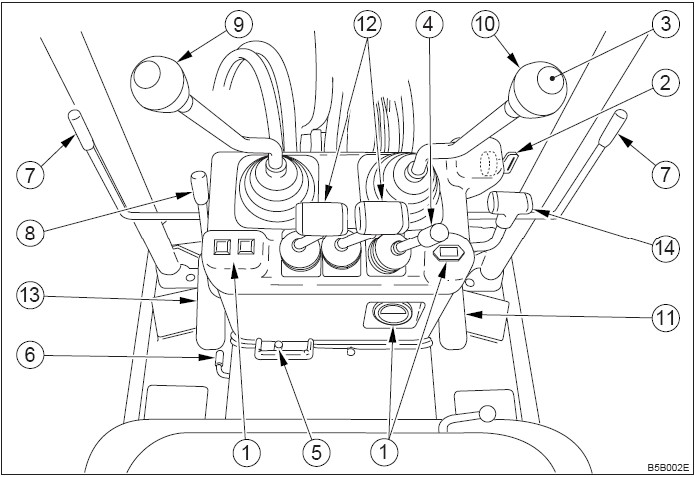

Отделение для инструментов Переключатель стартера Переключатель звукового сигнала Переключатель скорости передвижения Рычаг селектора Рычаг замка поворота Рычаг замка безопасности Рычаг дросселя Левый рычаг управления Правый рычаг управления Педаль поворота стрелы Транспортный рычаг Педаль дополнительной гидравлики Рычаг отвала

УПРАВЛЕНИЕ

Двери и крышки

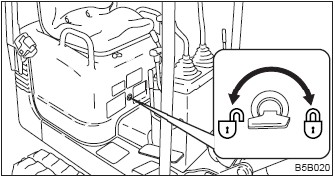

Ключ стартера.

Ключ стартера используется не только для запуска и остановки двигателя, но и для закрытия/открытия следующих мест:

отсек двигателя

Отсек двигателя.

ПРЕДУПРЕЖДЕНИЕ

Перед открытием отсека двигателя убедитесь в том, что двигатель остановлен. Если ваши руки или инструменты попадут в вентилятор или в ремень вентилятора при работающем двигателе, их может оторвать. Если вы оставляете отсек двигателя открытым, обязательно фиксируйте его на месте. Не оставляйте его открытым при сильном ветре или на склонах. При открытии и закрытии отсека двигателя будьте осторожны и следите, чтобы руки или другие части тела не зажало.

Открытие.

Вставьте ключ стартера и поверните его против часовой стрелки, чтобы открыть отсек двигателя.

УПРАВЛЕНИЕ

Двери и крышки

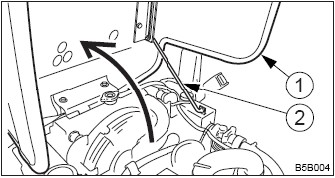

Полностью поднимите отсек двигаПроверьте, надежно ли отсек двигателя зафиксирован на месте.

Закрытие.

Поддержите отсек двигателя руками и потяните опору (1) вперед, чтобы разблокировать ее. Закройте отсек двигателя и давите на него, пока не услышите щелчок спереди.

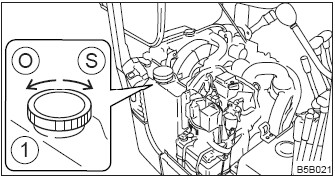

Крышка наливного отверстия топливного бака.

ПРЕДУПРЕЖДЕНИЕ

Не курите и не допускайте открытого огня во время заправки или рядом с местом, где она проводится. Проводите заправку в хорошо проветриваемом месте и при остановленном двигателе. Удаляйте немедленно пролившееся топливо. Не заполняйте топливный бак доверху. Оставьте пространство для расширения. Плотно закрывайте крышку наливного отверстия.

Открытие.

Откройте отсек двигателя.

Открыто. Закрыто.

Поверните крышку наливного отверстия (1).

УПРАВЛЕНИЕ

Двери и крышки

Сиденье и ремень безопасности

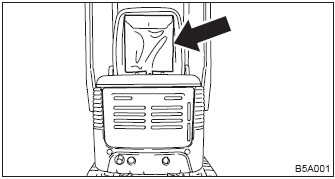

Отделение для руководства (опция).

Сиденье.

ПРЕДУПРЕЖДЕНИЕ

Отрегулируйте, зафиксируйте и закрепите щеколдами сиденье оператора.

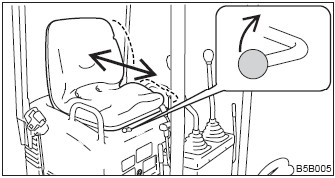

Продольная регулировка.

Потяните за рычаг и продвиньте сидень назад или вперед, пока не приведете его в положение, оптимальное для работы положение. Отпустите рычаг, и сиденье останется зафиксированным в текущем положении.

УПРАВЛЕНИЕ

Двери и крышки

Сиденье и ремень безопасности

Ремень безопасности.

ВНИМАНИЕ

Перед запуском двигателя всегда надежно пристегивайте и затягивайте ремень безопасности.

Пристегивание ремня безопасности.

Отрегулируйте сиденье до оптимального положения для работы, приподнимите корпус и сядьте на сиденье. Вытяните ремень на желательную длину.

Убедитесь в том, что ремень не перекручен, затем вставьте пластину (А) в пряжку (В) до момента, как произойдет щелчок при фиксации.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

Отстегивание ремня безопасности.

Для того, чтобы отстегнуть ремень безопасности, просто нажмите кнопку (С) на пряжке. Ремень выскочит автоматически.

УПРАВЛЕНИЕ

Инструментарий

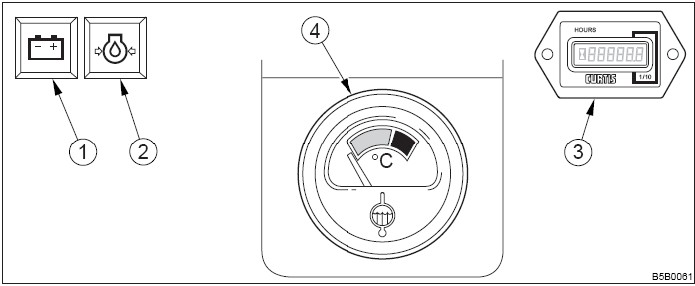

Предупредительные лампы.

ВАЖНО: Если мигает предупредительная лампа и звучит тревога, немедленно остановите всю работу и проверьте и проведите техобслуживание соответствующей части.

См. «Устранение неполадок».

Предупреждающая лампа заряда батареи.

Эта лампа мигает или, если при работающем двигателе возникает проблема с системой зарядки.

Предупреждающая лампа давления масла в двигателе.

Эта лампа горит, если давление смазочного масла падает ниже нормы при работающем двигателе.

Счетчики.

Счетчик часов.

Этот счетчик показывает полное количество времени работы двигателя в часах. Самая правая цифра показывает десятые часа (6 минут). Определяйте интервалы проверки и техобслуживания согласно времени, показываемому на счетчике.

УПРАВЛЕНИЕ

Инструментарий

Датчик температуры воды.

Этот прибор показывает температуру воды, охлаждающей двигатель. Во время работы машины стрелка должна быть в пределах зеленой шкалы. Красная шкала показывает перегрев.
