Компактный экскаватор (стр. 23 )

Другие симптомы

Симптом	Главная причина	Действие
Температура гидравлического масла слишком высока	Недостаточно гидравлического масла	Заправьте до предписанного уровня, см. стр. Х.
Двигатель стартера включается, однако двигатель не запускается	Недостаточно топлива Воздух в топливной системе Вода в топливной системе	Заправьте топливом, см. стр. Х. Спустите воздух, см. стр. Х. Слейте воду, см. стр. Х.
Гусеницы соскальзывают	Гусеницы слишком провисли.	Увеличьте натяжение, см. стр. Х.
Выхлоп двигателя иногда черный	Засорен воздухоочиститель	Очистите воздухоочиститель, см. стр. Х.
Двигатель издает необычный шум (механический или другой шум)	Используется некачественное топливо Двигатель перегрет Поврежден глушитель	Замените топливо. Если перегревается двигатель, см. стр. Х. Замените глушитель. (Запросите филиал продаж или сервиса)

УСТРАНЕНИЕ НЕПОЛАДОК

Буксировка

ПРЕДУПРЕЖДЕНИЕ

При буксировке неправильный выбор проволочного каната, несоответствующая проверка или буксировка неправильным методом могут привести к несчастным случаям – тяжелой травме или смерти.

Проволочный канат может быть чрезвычайно опасен при разрыве или отцеплении. Используйте канат, достаточный для необходимой силы буксировки. Не используйте запутанный, перекрученный или поврежденный каким-либо другим образом канат. Не прилагайте к канату внезапное мощное усилие. Используйте безопасные перчатки, обращаясь с проволочным канатом. Убедитесь в том, что и в буксируемой, и в буксирующей машинах присутствует оператор. Никогда не проводите буксировку на склонах. Не подпускайте никого к канату во время буксировки.

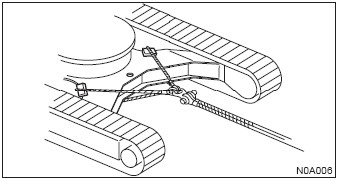

Буксировка машины.

Если машина застряла в иле и не может двигаться самостоятельно, используйте нижеописанную процедуру для буксировки машины или других тяжелых предметов.

Затяните проволочный канат на раме. Поместите шплинты или другие предметы между канатом и рамой, чтобы избежать повреждений машины и каната. Приведите машину в движение, чтобы натянуть канат. Медленно буксируйте машину.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Главные характеристики                        195

Размеры машины                                197

Рабочий диапазон                                198

Грузоподъемность                                201

ЗАМЕТКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Главные характеристики

Тип	С НАВЕСОМ	БЕЗ НАВЕСА
Масса
Масса машины, кг. (без оператора)	Резиновые гусеницы	855	810
Производительность
Емкость ковша, куб. м. (стандартный ковш)	С горкой	0,018
Ровно	0,013
Скорость поворота, мин-1 (об./мин.)	9,3
Транспортная скорость	Резиновые гусеницы	1я	2,0
2я	3,9
Способность преодолевать подъем	25
Давление на поверхность, кПа (пси)	Резиновые гусеницы	25,1	23,8
Уровень шума, дБ (А)	Уровень силы звука	LWA 91
Уровень давления звука	LWA 80
Двигатель
Производитель и модель	Yanmar 2TNV70-PTB, дизель
Мощность, кВт/ мин-1 (л. с./об./мин.)	7,1 / 2400 (9,6/2400)
Объем, мл	569
Стартер, В – кВт	12 – 1,0
Генератор переменного тока, В – кВт	12 – 0.18
Батарея, В - А·ч	12 – 34

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Главные характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

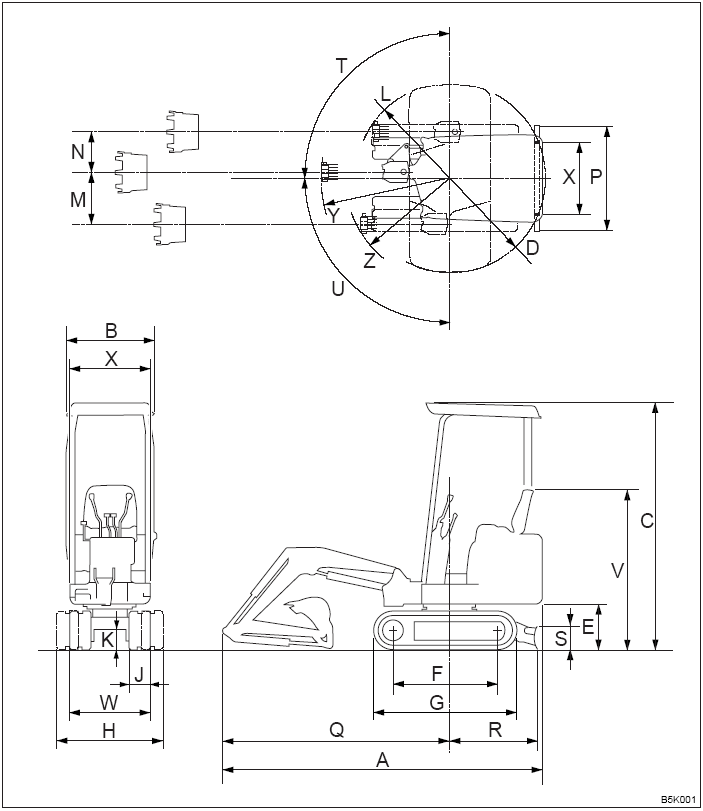

Размеры машины

Единицы: мм

Стандартная рукоять	Длинная рукоять
A	2710	2740
B	740
C	2110/2195*
D	800
E	385
F	900
G	1220
H	900
J	180
K	160
L	790	825
M	440
N	340
P	900
Q	1920	1955
R	740
S	200
T	90є
U	90є
V	1375
W	680
X	680
Y	1080	1125
Z	880	915

*Опция: если установлены петли для поднятия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

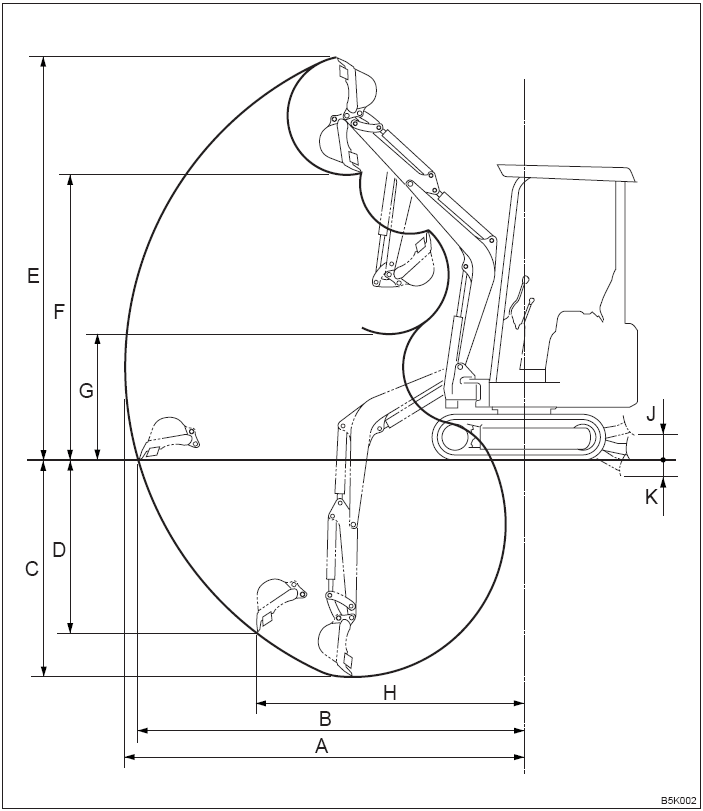

Рабочий диапазон

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон

Величина	Стандартная рукоять	Длинная рукоять
A	Максимальный радиус копания	2825	2970
B	Максимальный радиус копания на земле	2730	2880
C	Максимальная глубина копания	1530	1680
D	Максимальная вертикальная глубина копания	1220	1370
E	Максимальная высота копания	2860	2975
F	Максимальная высота выгрузки	2030	2145
G	Минимальная высота выгрузки	900	760
H	Максимальная вертикальная высота копания	1890	1915
J	Максимальная высота поднятия	155
K	Максимальная глубина опускания	120
