Компактный экскаватор (стр. 12 )

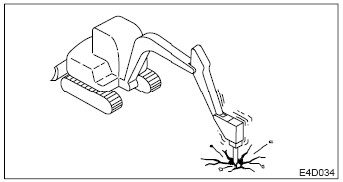

Копание скальной породы.

Для твердой породы, разбейте ее на небольшие части с помощью гидромолота и т. п. перед копанием. Это предотвратит повреждение машины и вместе с этим в итоге сократит расходы.

РАБОТА

Инструкции по работе

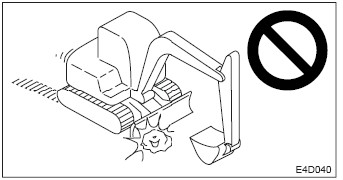

Будьте осторожны и не подвергайте ударам отвал бульдозера.

Удары отвалом бульдозера по камням и т. п. могут повредить отвал или цилиндр отвала.

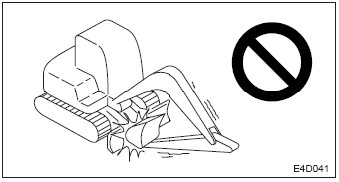

Будьте осторожны при складывании стрелы.

Будьте осторожны и не бейте ковшом по отвалу при складывании стрелы.

Не используйте отвал бульдозера, как упор.

РАБОТА

Инструкции по работе

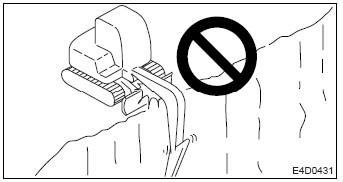

Обращайте внимание на отвал бульдозера при копании.

При глубоком копании с отвалом, обращенным вперед, будьте осторожны, чтобы не ударить об него цилиндр стрелы и ковш.

По мере возможности, работайте с отвалом, обращенным назад.

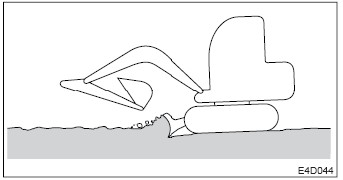

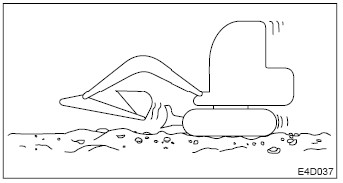

Будьте внимательны и не зарывайтесь отвалом глубоко в землю.

Этот отвал бульдозера предназначен для простого сдвигания земли. Не зарывайтесь отвалом глубоко в землю. Это может повредить нижнюю часть корпуса и отвал.

РАБОТА

Инструкции по работе

Меры предосторожности при работе.

Меры предосторожности при передвижении.

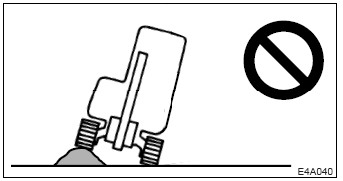

Передвижение через препятствия (камни, пни и т. п.) может привести к резким ударам и повреждениям. По возможности, избегайте передвижения через препятствия. Если вам все же приходится это делать, держите ковш близко к земле, передвигайтесь на малой скорости, и переезжайте через препятствие центральной осью гусеницы.

Меры предосторожности при передвижении на 2й (высокой) скорости.

На неровной поверхности передвигайтесь на низкой скорости и избегайте резкого ускорения, остановки или смены направления. При передвижении на 2й (высокой) скорости отвал бульдозера должен находиться спереди.

РАБОТА

Инструкции по работе

Меры предосторожности при использовании в воде.

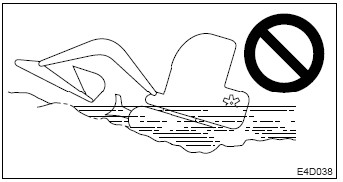

Если вы выезжаете из воды под острым углом, задняя часть машины может погрузиться под воду – в воду также попадет вентилятор радиатора, что повредит его. Не допускайте погружения задней части машины.

Допустимая глубина воды.

В воде вы можете использовать машину при уровне воды, не превышающем уровень середины несущего ролика (1).

Если смазанные густой смазкой части находятся под водой долгое время, смазка смывается, поэтому меняйте ее. Никогда не погружайте опору поворота или корпус в воду или песок. Если опора или корпус оказались погруженными, свяжитесь с филиалом продаж или сервиса Takeuchi для проверки.

РАБОТА

Инструкции по работе

Меры предосторожности при передвижении по склонам.

ПРЕДУПРЕЖДЕНИЕ

Никогда не превышайте возможности равновесия машины (максимально  возможное отклонение – 25 градусов, угол наклона в сторону – 10 градусов). Также имейте в виду, что при неблагоприятных условиях на рабочей площадке возможности равновесия машины могут быть ниже. При передвижении на склонах опустите ковш до высоты от 20 до 30 см от земли. В чрезвычайных ситуациях опустите ковш на землю и остановите машину. При передвижении по склонам двигайтесь медленно на первой передаче (низкой скорости). Не спускайтесь по склонам задним ходом.

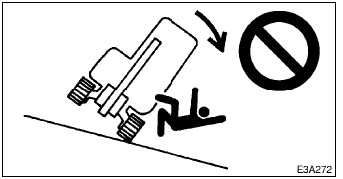

Не меняйте направления и не пересекайте склоны поперек. Сначала вернитесь на горизонтальную поверхность, затем смените направление. На траве, сухих листьях, влажном металле или замороженных поверхностях машина может соскользнуть в сторону даже пологих склонах. Машина никогда не должна быть обращена в сторону, а только вниз или вверх по склону.

РАБОТА

Инструкции по работе

Положение при передвижении.

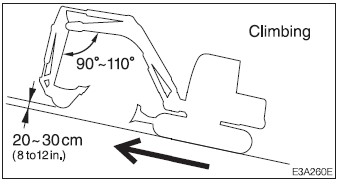

Передвижение вверх по склонам.

При передвижении вверх по склонам под углом в 15 и более градусов передвигайтесь в положении, показанном на диаграмме вверху.

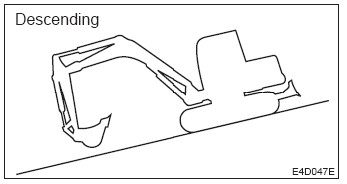

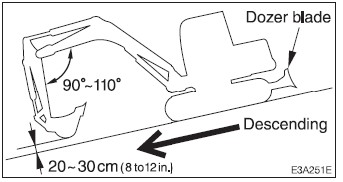

Передвижение вниз по склонам.

При передвижении вниз по склонам под углом в 15 и более градусов, снизьте мощность двигателя и передвигайтесь в положении, показанном на диаграмме вверху.

РАБОТА

Инструкции по работе

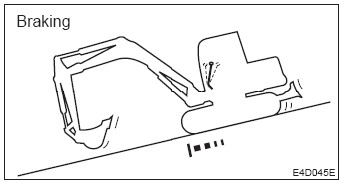

Торможение при передвижении вниз по склонам.

При передвижении вниз по склонам, тормоз включается автоматически, когда рычаги передвижения приводятся в нейтральное положение.

В случае, если гусеницы скользят.

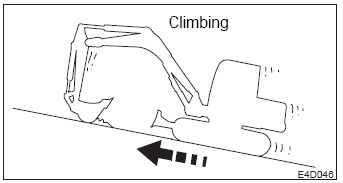

Когда гусеницы скользят при передвижении вверх по склонам, используйте тяговую силу верхней части стрелы, чтобы забраться по склону.

РАБОТА

Инструкции по работе

В случае остановки двигателя.

В случае остановки двигателя при передвижении вниз по склонам приведите рычаги передвижения в нейтральное положение, остановите двигатель, затем запустите двигатель.

Не открывайте дверь при передвижении по склонам.

Открытие двери при передвижении по склонам опасно, т. к. сила, необходимая для открытия/закрытия двери, резко изменяется. Всегда держите ее закрытой при передвижении по склонам.

РАБОТА

Инструкции по работе

Как выбираться из ила.

Если машина завязнет в иле, следуйте нижеизложенной инструкции, чтобы выбраться.

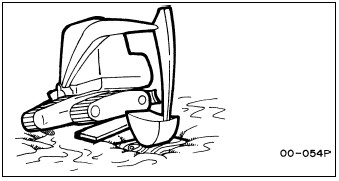

Если застряла одна гусеница.

Поверните ковш в сторону застрявшей гусеницы. Сложите стрелу под углом 90-110є. Приложите к земле усилие дном ковша (не зубцами). Поместите доску и т. п. под приподнятую гусеницу. Поднимите ковш и медленно выезжайте из ила.

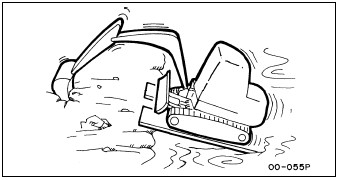

Если застряли обе гусеницы.

Проделайте шаги 1-4 для обеих гусениц. Погрузите ковш в грунт спереди машины. Потяните верхнюю часть стрелы на себя и двигайтесь вперед, чтобы медленно выбраться из ила.

РАБОТА

Инструкции по работе

Действия, возможные с помощью этой машины.

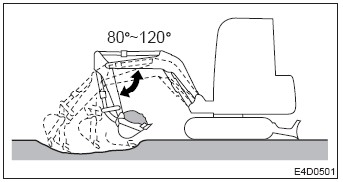

Экскаваторные работы.

Поместите отвал бульдозера на сторону, противоположную стороне копания. Используйте рукоять и ковш и выбирайте землю, копая неглубоко и  протяженными движениями. Мощность усилия максимальна при угле между стрелой и рукоятью от 80 до 120є. Используйте этот угол для эффективного копания.

Копание траншей.

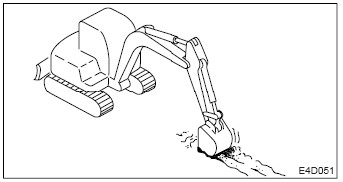

Навесьте ковш для копания траншей и поставьте гусеницы параллельно копаемой траншее для большей эффективности.

При копании широких траншей копайте сначала стороны, а потом центр.

РАБОТА

Инструкции по работе

Копание кюветов.

Для копания кюветов используйте функцию поворота стрелы, как показано на диаграмме.

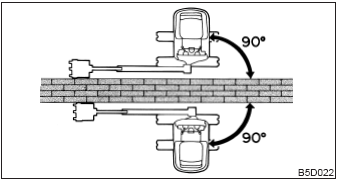

Погрузка.

При загрузке грязи (почвы) в грузовик можно загрузить легче и больше, если установить машину у задней части грузовика.

Также, используйте небольшой угол поворота для большей эффективности.

РАБОТА

Инструкции по работе

Выравнивание.

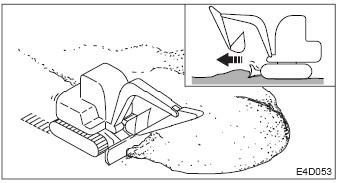

Поместите ковш близко к корпусу. Постепенно удалите грязь (почву) со стороны насыпи (холма). Если насыпь низкая, снимите грязь (почву) с верха. Если нагрузка на корпус слишком велика, проведите настройку поднятием или опусканием отвала бульдозера.
