Компактный экскаватор (стр. 25 )

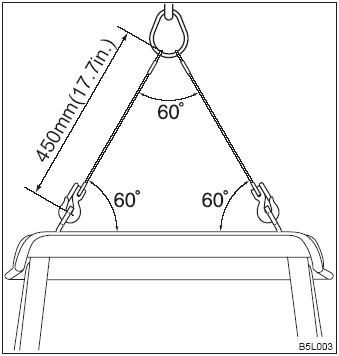

При подъеме машины с помощью крана используйте подвес с двумя креплениями под углом в 60 градусов. Каждое крепление должно быть минимум 450 мм.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

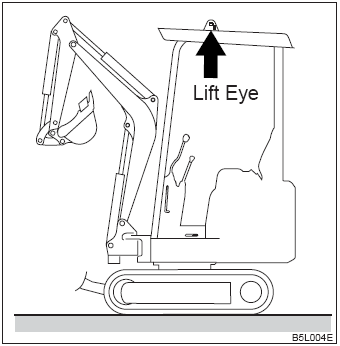

Навес (с установленными петлями для подъема)

Положение для подъема.

Припаркуйте машину на ровной поверхности. Заблокируйте рычаг замка поворота. Полностью разложите цилиндры ковша, рукояти и стрелы. Поднимите отвал бульдозера. Зафиксируйте рычаг замка безопасности в заблокированном положении. Остановите двигатель, выньте ключ стартера. Зафиксируйте крепление на местах.

Подъем.

Медленно поднимите машину, чтобы она только оторвалась от земли. Остановите подъем, чтобы машина уравновесилась. Медленно поднимайте.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Гидромолот.

Для работы с гидромолотом прочитайте отдельно поставляемое руководство.

ПРЕДУПРЕЖДЕНИЕ

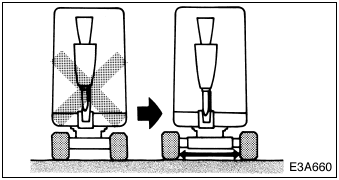

Не используйте гидромолот при суженных гусеницах!

Всегда работайте на машине с максимально раздвинутыми гусеницами, чтобы увеличить ее стабильность. Чем уже гусеницы, тем больше вероятность опрокидывания машины.

ВАЖНО: При установке устройств выбирайте устройства, подходящие к данной машине. Для консультаций при выборе устройства свяжитесь с филиалом продаж или сервиса Takeuchi.

Меры предосторожности при работе.

Запустите двигатель на 75% его мощности.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Гидромолот.

Бейте зубилом перпендикулярно обрабатываемой поверхности. При работе направляйте зубило прямо против предмета, который надо разбить, чтобы удары не попадали мимо.

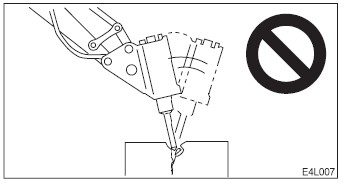

Не передвигайте зубило, в том числе во время работы. Не двигайте зубилом во время работы. Не бейте зубилом более 30 секунд на одной поверхности.

Не бейте зубилом с полностью вытянутым или сложенным цилиндром (в конце движения). Оставьте промежуток не менее 5 см.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Гидромолот.

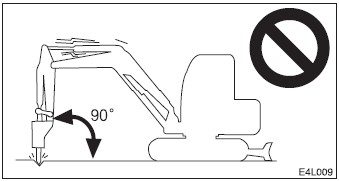

Не бейте с рукоятью, расположенной под прямым углом к поверхности.

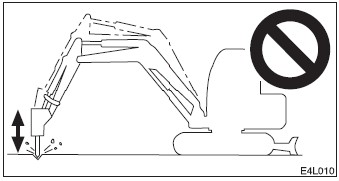

Не бросайте сам гидромолот на предмет, который нужно разбить, чтобы разбить его. Не двигайте гидромолотом объекты для разбивания или камни. Время от времени поворачивайте, чтобы охладить двигатель. Если гидравлический шланг аномально вибрирует, это может быть последствием утечки азота из аккумулятора. Как можно скорее проведите проверку.

Регулярно меняйте гидравлическое масло!

При использовании гидромолота масло портится быстрее, чем при обычном копании. Обязательно меняйте гидравлическое масло и элемент фильтра для сливных магистралей.

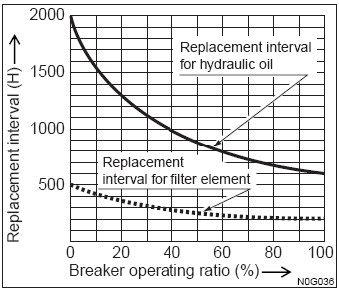

Если не заменить масло вовремя, это приведет к повреждению гидравлических систем гидромолота и машины. Чтобы увеличить срок службы гидравлических систем, обязательно меняйте гидравлическое масло и элемент фильтра для сливных магистралей через количество часов, указанное на таблице ниже.

При замене элемента фильтра для сливных магистралей очищайте фильтр всасывания.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Гидромолот.

Предмет	Гидравлическое масло	Элемент фильтра
1й раз	----	25
2й раз	----	100
Периодически	600	200

Когда гидромолот работает на 100% ресурса.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Ковш с 3 отверстиями.

Мощность копания возрастает, если сменить положение установки рукояти соединения ковша с (А) на (В). Однако, это укорачивает диапазон движения ковша.

Ограниченная способность (SAE): 0.017 куб. м. Оцененная способность (SAE): 0.021 куб м.

Изменение положения установки рукояти соединения ковша.

См. стр. Х «Замена ковша» данного руководства.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Ковш с 3 отверстиями.

Замена зубцов.

Заменяйте зубцы ковша в случае износа  кончиков зубцов до того, как адаптер получит повреждения.

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как проводить техобслуживание или ремонт под машиной, опустите все оборудования на землю или в самое нижнее положение. При ремонте или замене зубцов и бокорезов ковша надежно зафиксируйте рабочие части, чтобы предотвратить неожиданное движение. Носите соответствующее снаряжение, такое, как безопасные очки, когда пользуетесь молотами, так как металлические детали или другие предметы могут разлетаться и приводить к тяжелым травмам. Не допускайте посторонних лиц на рабочую площадку.

Снятие.

Очистите ковш и припаркуйте машину на ровном и безопасном месте с твердым грунтом.

Горизонтально расположите нижнюю часть ковша и опустите его на блоки, чтобы можно было вынуть блокирующие болты. Вытащите ключ, затем проверьте устойчивость ковша.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Ковш с 3 отверстиями.

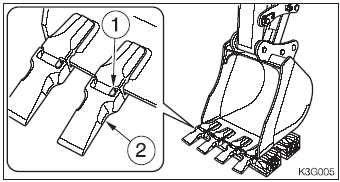

Уприте стержень в блокирующий штырь (1) и выбейте его, ударяя по стержню.

Стержень должен быть цилиндрическим и уже штыря.

Удалите острие (2). Некоторые острия (2) можно удалить, повернув их против часовой стрелки.

Другие острия можно удалить таким же образом.

Установка.

Очистите носик адаптера (3).

Если в носике адаптера есть глина или гравий, острие не войдет полностью, и вставить штырь будет невозможно.

Установите острие зубца (2) в носик адаптера (3). Нажмите, пока острие (2) не коснется края носика адаптера (3). Некоторые острия (2) можно вставлять, поворачивая их по часовой стрелке.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Ковш с 3 отверстиями.

Вставьте блокирующий штырь (1), удостоверившись в его правильном направлении.

Вставьте блокирующий штырь (1) с помощью молотка так, чтобы его кончик совпал с краем острия зубца (2).

Сейчас штырь (1) вставлен. Остальные острия можно вставить таким же образом.

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Сигнал тревоги при передвижении

Заводская установка.

Когда машина передвигается, звучит звуковой сигнал, который прекращается в момент остановки. Если сигнал не звучит при передвижении, возможно, расплавился предохранитель. Проверьте его.

ПРЕДУПРЕЖДЕНИЕ

Если замененный предохранитель опять расплавится, это следствие неполадок в электрической системе. Это может вызвать пожар. Свяжитесь с дилером Takeuchi.

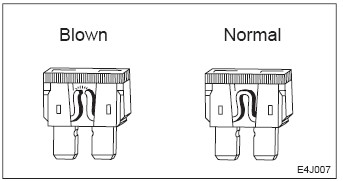

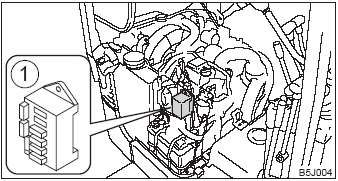

Припаркуйте машину в безопасном месте. Приведите стартер в положение OFF. Откройте держатель предохранителя и проверьте предохранители. Если предохранитель сгорел, замените его таким же запасным, такой же мощности.

Разметка и защищаемые цепи предохранителя.

Мощность	Защищаемая цепь
20 А	Звуковой сигнал
30 А	Датчик температуры воды
10 А	Освещение стрелы, сигнал тревоги при передвижении
10 А	Соленоид остановки
