Методические указания к лабораторным работам (стр. 12 )

  2.2 Выполнить команду Вставка →Диаграмма и выбрать график для построения.

  Затем, нажимая кнопку " Далее" работаем с окном, где имеются

  две вкладки:  Диапазон данных и Ряд. Перейдите на вкладку Ряд и

  в поле Подписи по оси Х укажите диапазон значений x.

  2.3 Выделить диаграмму, выполнить команду Диаграмма→Параметры диаграммы. Установить Названия осей и Название диаграммы.

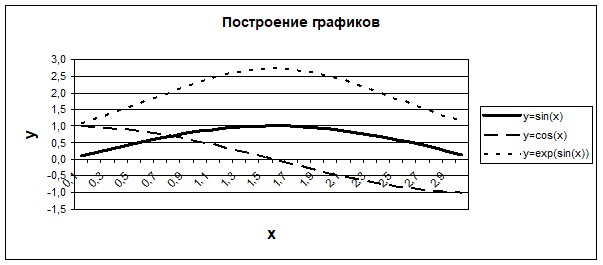

Рисунок  4.1

Задание №2.  Найти графическое решение системы уравнений

где

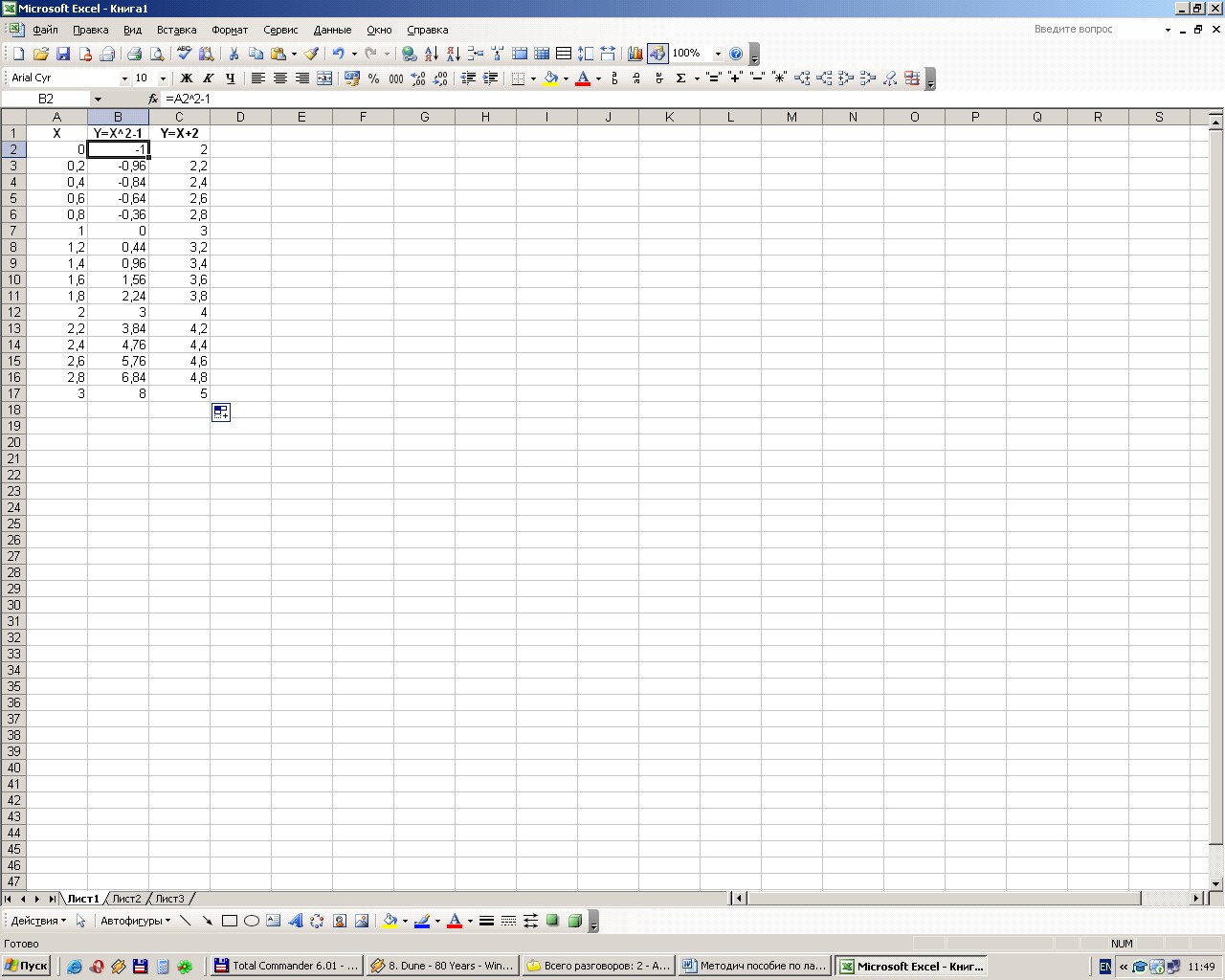

Подготовить на листе таблицу, представленную на рисунке 4.2, заполнив ячейки столбца А заданными значениями х; ячейки столбцов В и С рассчитываются соответственно по первому и второму уравнению системы.

Рисунок 4.2

Выделить диапазон ячеек В1:С17, перейти к вкладке Вставка → Диаграмма, выбрать График и первый вид в первом ряду. На листе появится график вида рисунок 4.3. Требуется выполнить настройку оси абсцисс.



  Рисунок 4.3

Выполним настройку оси абсцисс. Выделить диаграмму, выполнить команду Диаграмма→Исходные данные →Ряд и в строке Подписи оси Х указать диапазон значений Х, выделив ячейки А2:A17.

Рисунок 4.4

Установить Названия осей: для горизонтальной оси как Аргументы, вертикальной оси как Значения. Установить Название диаграммы как Графическое решение системы.
Определить значения х и у, наведя курсор на точку пересечения графиков, например, на рисунке 4 эти значения соответственно 2,4 и 4,4.

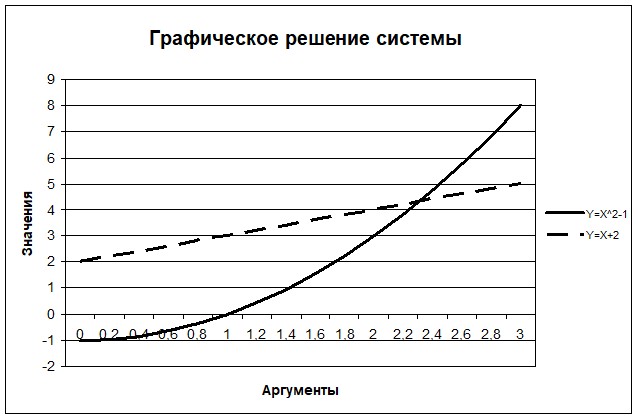

  Рисунок 4.5

Задание №3.  Найти графическое решение системы уравнений  для своего варианта (таблица 4.9).

Варианты заданий

Таблица 4.9

№	Система уравнений	№	Система уравнений

Печать файла.

Вставьте  колонтитулы,  указав  фамилию  и  номер  группы.  Распечатайте  файл.

Лабораторная работа №5 «Создание  формул. Создание  поля со списком»

Цель работы:  создание формул, работа с листами, создание  поля  со с списком,  работа  с формулой  ИНДЕКС.

На Листе 1 составьте квитанцию  об  оплате за квартиру(таблица 4.10):

Таблица 4.10  Квитанция об оплате

Счет за	Январь	2006	Счет за	Январь	2006
квартплата и коммунальные услуги	квартплата и коммунальные услуги
	Оплачено		Оплачено
	Извещание				Квитанция
Ленина  55-78		87	м2	Ленина  55-78	87	м2
		Жильцов	3		Жильцов	3
Лицевой счет		45 454	Цех 1	Лицевой счет	45 454	Цех 1
Т а р и ф ы	Н а ч и с л е н и е
Кварт-плата	5,96	1м2	Радио- точка	12,70	Кварт-плата	519	Радио- точка	12,70
Отопле-ние	5,60	1м2	ТВ-антенна	60,00	Отопле- ние	487	ТВ-антенна	60,00
Вода холодная	5,55	1 чел.	Телефон	156,00	Вода холодная	16,65	Телефон	156,00
Вода горячая	4,61	1 чел.	СТеК	12,00	Вода горячая	13,83	СТеК	12,00
Газ	12,52	1 чел.	Эл/ энергия	130,00	Газ	37,56	Эл/ энергия	130,00
Лифт	6,00	1 чел.	Субсидия	0,00	Лифт	18,00	Субсидия	0,00
Вывоз мусора	18,88	1 чел.	Льгота	0,00	Вывоз мусора	56,64	Льгота	0,00
Сумма  к  оплате		1519р.	Сумма  к  оплате			1519р.
Пени			Итого		Пени		Итого

1.1 В  столбец  «Начисление» вставьте  соответствующие  формулы.

1.2 Дайте название  Листу 1 -- "Квитанция"

Таким образом была составлена Квитанция  на  одного  конкретного человека за один конкретный месяц.

Необходимо изменить квитанцию таким образом,  чтобы  пользователь  мог ввести свою фамилию, месяц и год оплаты. После  этого  в Квитанции должны  измениться:

месяц  и  год  оплаты; все данные о  плательщике (ФИО, адрес, лицевой счет, количество жильцов и кв. м.)

Для этого  выполните  пункты №2 и №3

На  Листе  2  составьте  таблицу  данных (таблица 4.11):

Таблица 4.11 Данные о квартиросъемщиках

Месяц	Год	Лиц. счет	ФИО	Адрес	Кол. чел.	кв. м
Январь	2006	2300		Победы 4-1	3	38
Февраль	2005	4568		Ленина 1-1	2	27
Март	2004	4543		Победы 90-78	4	68
Апрель	2003	4545		Ленина  55-78	3	87
Май	2002	1213		Васильева 4-5	4	100
Июнь	2001	3455	Белкин  Б. Б.	Мира 45-45	4	45
Июль	2000	4567	Мышкин  Е. М.	Васильева 3-3	2	24
Август		9086		Чуйкова  1-1	3	38
Сентябрь		2445		Мира 5-5	3	45
Октябрь		3343		Чуйкова  6-6	5	45
Ноябрь		8765		Нечая  10-10	4	68
Декабрь		1234		Нечая  15-25	5	120

Дайте  название  Листу 2 -- "Данные".
