Таблица 22
Поверяемые значения, кг | Показания динамометра, кН | Допустимые показания, кг |
102 | 1 | 53-151 |
306 | 3 | 257-355 |
510 | 5 | 461-559 |
714 | 7 | 665-763 |
918 | 9 | 869-967 |
Определение приведенной погрешности при измерении времени срабатывания (п. 2.1.5) тормозной системы производится при помощи двух генераторов Г5-60 в следующем порядке: подключить генераторы согласно схеме на рисунке 23; установить на генераторе №1 первый режим формирования одинарных импульсов нормального вида положительной полярности амплитудой 5,0 В длительностью τ = 0,3 с периодом Т = 2 с, с временным сдвигом D1 = 0 c, с внутренним запуском; установить на генераторе №2 первый режим формирования одинарных импульсов нормального вида положительной полярности длительностью τ = 0,3 с амплитудой 5,0 В с внешним запуском, временной сдвиг D1 - в соответствии с таблицей 23;

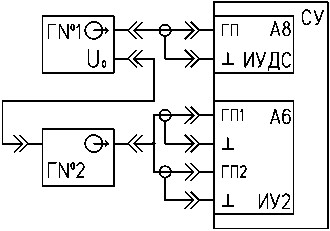

Рисунок 23 - Схема подключения генераторов
включить питание стенда и генераторов. В подрежиме 40 «Поверка» меню 4 «Вспомогательные программы» выбрать поверочный подрежим «Измерение времени срабатывания»; установить на генераторе №2 временной сдвиг D1 и произвести отсчет показаний по монитору для каждого опорного устройства.
Поверяемые значения времени срабатывания, временной сдвиг D1 на генераторе №2 и допустимые показания на мониторе стойки управления приведены в таблице 23.
Таблица 23 в секундах
Поверяемые значения | Временной сдвиг D1 | Допустимые показания |
0,150 | 0,150 | 0,144-0,156 |
0,500 | 0,500 | 0,494-0,506 |
0,750 | 0,750 | 0,744-0,756 |
1,000 | 1,000 | 0,994-1,006 |
1,500 | 1,500 | 1,494-1,506 |
Оформление результатов поверки
Положительные результаты поверки, удовлетворяющие требованиям раздела 2 оформляют: при первичной поверке - путем нанесения оттиска поверительного клейма и записи в разделе 18 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПОВЕРКЕ настоящего РЭ; при периодической поверке - путем нанесения оттиска поверительного клейма и записи в раздел 18 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПОВЕРКЕ с выдачей свидетельства о поверке по форме, установленной Госстандартом.
При отрицательных результатах поверки (поверяемый стенд забракован) стенд не допускают к дальнейшей эксплуатации, в паспорт вносят запись о непригодности стенда к эксплуатации, клеймо предыдущей поверки гасят, свидетельство аннулируют. На стенд выдают извещение о непригодности.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПОВЕРКЕ
Стенд тормозной силовой модели СТС-2 ______№________ изготовлен и принят в соответствии с требованиями государственных стандартов и действующих технических условий ТУ4577-010-23536097-97 и признан годным к эксплуатации.
Мотор-редукторы стенда заправлены маслом __________________________ .
указать марку масла
Начальник ОТК
МП _________________________ __________________
личная подпись расшифровка подписи
____________________
год, месяц, число
Поверитель
МК ________________________ ___________________
личная подпись расшифровка подписи
____________________
год, месяц, число
Периодическая поверка стенда проведена:
Наименование органа, проводившего поверку | Фамилия поверителя и оттиск клейма | Дата проведения поверки |
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Стенд тормозной силовой модели СТС-2_______№________ упакован на НПК «НЗ ГАРО» согласно требованиям, предусмотренным в действующей технической документации.
___________________ __________________ ___________________
должность личная подпись расшифровка подписи
____________________
год, месяц, число
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие стенда требованиям ТУ4577-010-23536097-97 при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации - 12 месяцев со дня продажи стенда потребителю, но не более 14 месяцев со дня отгрузки изготовителем.
Дата продажи или отгрузки определяется по товарно-транспортной накладной.
Гарантийный срок эксплуатации продлевается на время подачи обоснованных и принятых изготовителем рекламаций до введения стенда в эксплуатацию.
Гарантии на стенд не распространяются, если пуско-наладочные работы проводились не представителем завода-изготовителя стенда.
СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
При отказе в работе или неисправности стенда в период гарантийного срока потребителем в пятидневный срок должен быть составлен рекламационный акт.
Акт должен быть подписан представителем незаинтересованной организации с указанием ее наименования, утвержден руководителем предприятия-потребителя и заверен печатью.
В акте должно быть указано: модель изделия, дата изготовления (по отметке в разделе 18 РЭ), дата продажи и заводской номер. Акт должен содержать наиболее полные сведения о характере неисправности и моменте ее возникновения, указывается наименование предприятия-потребителя, его адрес и номер контактного телефона.
При несоблюдении указанного порядка составления акта, а также при нарушении пломбирования, изготовитель рекламаций не принимает.
Рекламации, а также заявки на послегарантийный ремонт следует направлять по адресу:
173003 г. Великий Новгород
НПК “Новгородский завод ГАРО”
телефон: (81622) 2-16-56
телетайп: 237146 “АНГАР”.
ПРИЛОЖЕНИЕ А
(рекомендуемое)
КАРТОЧКА ОТЗЫВА
1 | Наименование и модель изделия _______________________________________________ |
2 | Заводской номер и дата изготовления___________________________________________ |
3 | Дата покупки изделия _________________________________________________________ |
4 | Сколько времени изделие работало до первого отказа (в часах)___________________ |
5 | Когда и какой ремонт или регулировку потребовалось производить за время работы изделия _________________________________________________________________ ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ |
6 | Какие элементы приходилось заменять _________________________________________ __________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ |
7 | Насколько удобно работать с изделием ________________________________________ ____________________________________________________________________________________________________________________________________________________________ |
8 | Ваши пожелания о направлениях дальнейшего совершенствования (модернизации) изделия______________________________________________________________________ ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ |
9 | Сколько времени изделие наработало (суммарное время в часах) с момента его покупки до заполнения карточки _________________________________________________ |
10 | Отзыв _______________________________________________________________________ ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ |
Уважаемый потребитель! Изготовитель просит дать Ваш отзыв о работе изделия, заполнив и отправив карточку в наш адрес:
173003, г. Великий Новгород, , НПК “НЗ ГАРО”
|
