Рисунок 20 – Установка нажимного устройства СТС.00.00.100 для регулирования и настройки канала измерения тормозной силы
После регулировки и настройки измерительного канала одного опорного устройства необходимо размонтировать нажимное устройство. Для этого ослабить гайки 7 и вывернуть стойки 8 из плиты 1.
Установить нажимное устройство и динамометр на второе опорное устройство и повторить вышеперечисленные операции.
Для регулирования и настройки канала измерения силы на органе управления тормозной системы (датчик силы, инструментальный усилитель датчика силы, АЦП - см. рисунок 11) включить поверочный подрежим «Измерение силы на органе управления». При необходимости подстроить нуль резисторами «
ГРУБО» и «
ТОЧНО» на инструментальном усилителе датчика силы. Настройка осуществляется при помощи нажимного устройства СТС.00.00.100 и образцового динамометра ДОСМ-3-1У (см. таблицу 8) в следующем порядке: снять крышку 15 (см. рисунок 19); смонтировать на плите 1 (рисунок 21) нажимное устройство 2; установить на зажимы 3 подставку 4 так, чтобы стойки 5 вошли в пазы подставки; установить на резиновую мембрану датчика силы 6 динамометр 7 с шариком 8 из комплекта динамометра;
Рисунок 21 – Установка датчика силы в нажимное устройство СТС.00.00.100
с помощью рукоятки маховика выбрать зазоры так, чтобы на датчике 6 не было нагрузки; произвести корректировку нуля клавишей «F5|
»; вращением рукоятки маховика по часовой стрелке установить по динамометру значение силы 900 Н и выдержать датчик под нагрузкой в течении 2 мин; разгрузить датчик и при необходимости произвести корректировку нуля в пределах (0±10) Н резисторами «
»на инструментальном усилителе датчика силы; установить по динамометру значение силы 900 Н и резистором «
» на инструментальном усилителе датчика силы выставить на мониторе 690 - 710 Н; снять нагрузку, установить по динамометру значения силы согласно таблице 10, произвести отсчет показаний по монитору и сравнить их с данными таблицы 10. Таблица 10 в Ньютонах
Контролируемые значения | Показания динамометра | Допустимые показания |
100 | 100 | 61 - 139 |
300 | 300 | 261-339 |
500 | 500 | 461-539 |
700 | 700 | 661-739 |
900 | 900 | 861-939 |
При необходимости по окончании проверки произвести подстройку резистором «
» и повторить проверку. Если добиться положительного результата не удается - требуется ремонт.
Для регулирования и настройки канала измерения веса на левом и правом опорных устройствах (датчик веса, инструментальный усилитель, АЦП - см. рисунок 11) включить поверочный подрежим «Измерение массы». При необходимости подстроить нули резисторами «

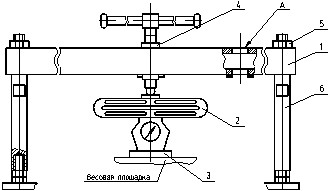

ВЕС» инструментальных усилителей. Настройка осуществляется при помощи нажимного устройства СТС2.00.10.000 и образцового динамометра ДОСМ-3-10У (см. таблицу 8) в следующем порядке: установить нажимное устройство 1 и динамометр 2 через пяту 3 из комплекта сменных частей на устройство взвешивания согласно рисунку 22; вращением рукоятки маховика по часовой стрелке установить по динамометру значение 5 кН и резистором «
ВЕС» соответствующего инструментального усилителя установить на мониторе 500-520 кг; снять нагрузку, установить по динамометру значения силы согласно таблице 11, произвести отсчет показаний по монитору и сравнить их с данными таблицы 11; Таблица 11
Контролируемые значения, кг | Показания динамометра, кН | Допустимые показания, кг |
102 | 1 | 63-141 |
306 | 3 | 267-345 |
510 | 5 | 471-549 |
714 | 7 | 675-753 |
918 | 9 | 879-957 |
вращением рукоятки освободить динамометр, переставить винт с гайкой 4 в отверстие А, установить динамометр, повторить нагружение согласно таблице 11, произвести отсчет показаний по монитору и сравнить их с данными таблицы 11; отпустить гайки 5, вывернуть стойки 6, перевернуть нажимное устройство на 180°, снова завернуть стойки 6 и затянуть гайки 5, повторить нагружение согласно таблице 11, произвести отсчет показаний по монитору и сравнить их с данными таблицы 11.
Рисунок 22 – Установка нажимного устройства СТС2.00.10.000 для регулирования и настройки канала измерения массы
При необходимости по окончании проверки произвести подстройку инструментального усилителя резистором «
ВЕС» и повторить проверку. В том случае, если добиться положительного результата не удается, стенд подлежит ремонту.
Установить нажимное устройство и динамометр на второе устройство взвешивания и повторить вышеперечисленные операции.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Возможные неисправности и способы их устранения приведены в таблице 12.
Таблица 12
Наименование неисправности, внешнее проявление, дополнительные признаки | Вероятная причина | Способ устранения |
1 При включении автоматического выключателя не горит лампа HL1 СЕТЬ. Выключателем SB2 ВКЛ не включается питание силовой части стенда | Сгорел предохранитель FU1 | Заменить предохранитель |
2 Не включаются двигатели опорных устройств в режиме НАЛАДКА | Сгорел предохранитель FU2 или FU3 | Заменить предохранители |
3 При включении питания выключателем SB2 ВКЛ не горит сигнальный светодиод ВКЛ, напряжение на силовой части стенда есть | Сгорел предохранитель FU3 | Заменить предохранитель |
4 Не включается двигатель одного из опорных устройств | Сработало тепловое реле защиты | Устранить причину перегрузки, нажать кнопку возврата теплового реле и продолжить работу |
5 Программа не реагирует на сигналы с клавиатуры и ПДУ | Сбой в работе стойки управления из-за сильного уровня импульсных помех от электрооборудования работающего двигателя автомобиля | Нажать выключатель « |
», осуществить ввод исходных данных об автомобиле и вновь провести процесс диагностированияОКОНЧАНИЕ РАБОТЫ СТЕНДА
Порядок выключения стенда
Выключить стойку управления в следующем порядке: выполнить выход из программы; выключить питание стойки управления переключателем «
». Выключить питание шкафа силового выключателем SB1 ОТКЛ. Отключить сеть, установив выключатель QF1 «1-0» в положение «0». Отключить от сети табло информационное
Приведение стенда в исходное положение На стойке управления (см. рисунок 6): кабель датчика силы на органе управления намотать на два кронштейна 20 стойки управления, а сам датчик повесить с помощью ремня 6 (см. рисунок 9) на свободный кронштейн; убрать ПДУ в отведенный для него карман в ящике 7 (см. рисунок 6) стойки управления; закрыть откидную панель 6 с клавиатурой; убрать документацию в отведенный для нее отсек и закрыть панель 9; закрыть стойку управления сверху защитным чехлом. Провести работы по ежедневному техническому обслуживанию в соответствии с разделом 15. ДЕЙСТВИЯ В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ
Общие указания
При работе на стенде могут возникнуть следующие экстремальные ситуации:
пожар (при несоблюдении правил пожарной безопасности); попадание посторонних предметов на опорные ролики; самопроизвольное перемещение автотранспортных средств.При возникновении опасности пожара, при включенной сети следует обесточить стенд: выключатель QF1 «1-0» шкафа силового установить в положение «0»; выключить рубильник силовой сети в помещении.
После этого выполнять указания инструкции о действиях на пожаре.
При попадании посторонних предметов на опорные ролики необходимо отключить мотор-редукторы одним из следующих способов: при работающей программе - повторным нажатием клавиши ENTER на ПДУ или клавиатуре; кнопкой STOP на ПДУ; переключателем «
» на передней панели стойки управления; выключателем ОТКЛ с грибовидным толкателем красного цвета на передней панели шкафа силового. В крайнем случае - отключить сеть выключателем QF1 «1-0» шкафа силового.
|
