Защита от перегрузок и коротких замыканий в цепях питания мотор-редукторов опорных устройств осуществляется тепловыми реле KK1, KK2 и автоматическим выключателем QF1.
Защита цепей управления осуществляется предохранителями FU1…FU3.

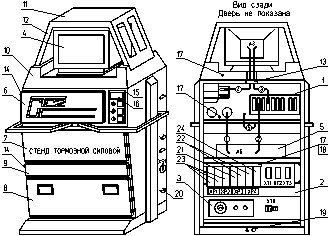

Стойка управления (рисунок 6) предназначена для управления работой стенда и включает в себя модуль системный 1, кассету 2, блок фильтра 3, монитор 4, принтер 5. Кроме этого в состав стойки управления входят клавиатура, расположенная на откидной дверце 6, и пульт дистанционного управления, хранящийся в специальном кармане верхнего выдвижного ящика 7.
Стойка представляет собой сварной корпус с выдвижными ящиками 7, 8 и отсеками с откидными дверцами 6, 9. Сзади стойка закрыта дверью с замком, закрывающей доступ к присоединительным кабелям, жгутам и платам кассеты.
Верхняя крышка 10 стойки служит основанием для монитора, который защищен от механических воздействий крышей 11 и стенками 12. Кабели монитора зафиксирваны прижимом 13. Дверцы 6 и 9 открывается нажатием кнопок 14, расположенных сбоку на корпусе стойки. При их открытии освобождается доступ к дисководу системного модуля и отсеку с документацией.
В верхнем ящике 7 устанавливается принтер 5, ящик 8 отведен под запчасти и инструмент.
Справа от откидной дверцы 6 находится панель 15 с фотоприемником 16 и кнопочными переключателями.
1 – кабель принтера сетевой (А6 – Е1); 2 - кабель принтера сигнальный (Е2); 5 – кабель клавиатуры (А4 – Е1); 4 – кабель монитора сетевой (Е1); 3 – кабель монитора сигнальный (А3 – Е1)
Рисунок 6 – Стойка управления
Переключатель «
» предназначен для аварийной остановки двигателей опорных устройств.
Переключатель «
» предназначен для перезапуска рабочей программы.
Переключатель «
» с фиксацией предназначен для включения и отключения напряжения питания стойки управления.
Пломбы 17 установлены в трех местах стойки, в том числе на угольнике 18.
С наружной стороны в нижней части стойки имеется бобышка 19 для присоединения к шине заземления. На правой стенке расположены розетка XS1 для подключения датчика силы и два кронштейна 20 для укладки кабеля датчика силы после окончания работы стенда.
Схема электрическая принципиальная СТС20.00.000Э3 стойки управления и перечень элементов СТС.20.00.000ПЭ3 приведены в папке №2.
Питающее напряжение, подводимое на контакты блока зажимов XT1 при включении автоматического выключателя силового шкафа, через блок фильтра А1 поступает в системный модуль А2 на переключатель «
». При включении переключателя «
» включается системный модуль и питающее напряжение поступает на монитор А3, принтер А6 и кассету А7. Для защиты от перегрузок в блоке фильтра А1 установлены предохранители FU1, FU2. Розетка А1 - XS1 – сервисная, для подключения специальных приборов при выполнении ремонтных и поверочных работ.
Стойка управления может работать под управлением сигналов, поступающих либо с клавиатуры, либо с пульта дистанционного управления (ПДУ).
Назначение и устройство составных частей стойки управления описано ниже.
Плата АЦП служит для преобразования информации, поступающей в системный модуль в виде аналоговых сигналов. Плата МИТ служит для измерения необходимых временных интервалов и ввода информации, представленной в цифровом виде.
Фотоприемник принимает сигналы инфракрасного излучения, сформированные ПДУ, преобразует их в электрические и усиливает до необходимого уровня.
Схема электрическая принципиальная СТС20.01.000Э3 модуля системного приведена в папке №2.
Кассета предназначена для согласования платы АЦП и платы МИТ с датчиками опорных устройств, элементами электроавтоматики шкафа силового и табло информационного и включает в себя (см. рисунок 6):- блок входных формирователей 21; два блока выходных формирователей 22; три инструментальных усилителя 23; блок питания 24.
Блок входных и два блока выходных формирователей используются для согласования входных и выходных сигналов модуля интервальных таймеров с электроавтоматикой шкафа силового и табло информационного.
Усилители инструментальные осуществляют фильтрацию и масштабирование сигналов, поступающих с двух датчиков тормозной силы опорных устройств, датчиков веса соответствующих устройств взвешивания и датчика силы.
Блок питания формирует стабилизированные напряжения ±15 В для питания инструментальных усилителей, а также нестабилизированное +24 В для питания блоков входных и выходных формирователей и датчиков следящих роликов опорных устройств. Отвод на напряжение ~24 В (цепь 7) используется для включения реле переменного тока табло информационного.
Схема электрическая принципиальная СТС.25.00.000Э3 кассеты и перечень элементов СТС.25.00.000ПЭ3 приведены в папке №2.
Блок фильтра предназначен для защиты сети от радиопомех, возникающих при работе стойки управления, а также для защиты стойки управления от радиопомех, проникающих из сети. Монитор служит для вывода на экран текстовой и графической информации. Принтер предназначен для вывода на бумагу результатов диагностирования в виде краткой или полной сводки. Клавиатура предназначена для управления работой стенда выбором необходимого режима работы из предлагаемого на экране монитора меню. Пульт дистанционного управления (ПДУ) (рисунок 7) предназначен для управления работой стойки управления дистанционно с расстояния до 5 м. Корпус ПДУ состоит из двух частей, скрепленных винтом. В задней стенке корпуса ПДУ находится выдвижная крышка, за которой расположена батарея питания типа «Корунд» напряжением 9 В. На передней стенке корпуса расположена панель управления 1. В торцевой части корпуса находится окно 2 с инфракрасным светодиодом, которое при работе с ПДУ необходимо направлять в сторону фотоприемника стойки управления под углом не более ±30° относительно направленного приема.
Рисунок 7 – Пульт дистанционного управления (ПДУ).
Соответствие сигналов ПДУ сигналам клавиатуры и передней панели стойки управления приведено в таблице 3. Кнопки ПДУ F1-F5 являются функциональными и используются в рабочих подрежимах работы стенда.
Таблица 3
Кнопки ПДУ | Клавиши клавиатуры | Органы управления передней панели |
ESC | Esc | - |
ENT | ENTER | - |
∧ | ↑ | - |
← | - | |
> | → | - |
∨ | ↓ | - |
STOP | - |
|
F1-F5 | F1-F5 | - |
Табло информационное (рисунок 8) предназначено для индикации команд водителю автотранспортного средства и конструктивно состоит из металлического каркаса, закрытого кожухом. Внутри расположены реле и предохранители, а в отсеках за цветными фильтрами лампы накаливания.
Красный |
Зелёный |
Белый |
Рисунок 8 – Табло информационное
Световые команды табло информационного приведены в таблице 4.
Таблица 4
Цвет сигнала | Выполняемая команда |
Красный | НАЖАТЬ |
Зеленый | ОТПУСТИТЬ |
Красный + зеленый | УДЕРЖИВАТЬ |
Белый | ПРОЕЗД автомобиля вперед до следующей измеряемой оси или ВЫЕЗД со стенда, если проверялась последняя ось |
Схема электрическая принципиальная СТС2.40.00.000Э3 табло информационного приведена в папке №2.

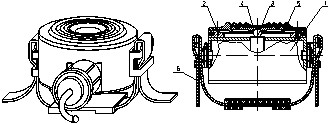

Датчик силы (рисунок 9) предназначен для измерения силы на органах управления рабочей и стояночной тормозных систем. Датчик силы состоит из тензометрического датчика 1, в балку которого ввернута стойка 2, контактирующая с шариком 3 металлического диска 4 резиновой мембраны 5, предохраняющей датчик от пыли и влаги. С этой же целью за герметизированы компаундом стыки корпуса и штепсельного разъема с крышкой датчика.
Рисунок 9 - Датчик силы
Регулируемый по длине ремень 6 предназначен для одевания датчика силы на педаль тормоза или на ступню водителя.
Перед проведением измерения при проверке рабочей тормозной системы датчик силы закрепляется на ступне водителя автотранспортного средства с помощью ремня 6, при этом, подошва опирается на основание датчика, а мембрана 5 остается свободной. При нажатии на мембрану сила через диск 4, шарик 3, стойку 2 передается на балку тензометрического датчика 1, а сигнал, пропорциональный силе, поступает на инструментальный усилитель датчика силы, расположенный в кассете стойки управления.
|
