Продольные ребра жесткости следует включать в расчетные сечения элементов.
Если устойчивость стенки не обеспечена, то в расчет следует вводить два крайних участка стенки шириной по
, считая от границ расчетной высоты.
7.5.12. Стенки внецентренно сжатых элементов сплошного сечения (колонн, стоек, опор и т. п.) при
следует, как правило, укреплять поперечными ребрами жесткости, расположенными на расстоянии
одно от другого; на каждом отправочном элементе должно быть не менее двух ребер. При наличии продольного ребра расстояние между поперечными ребрами допускается увеличивать в 1,5 раза.
Минимальные размеры выступающей части поперечных ребер жесткости следует принимать согласно требованиям 7.5.6.
Поясные листы и полки центрально, внецентренно сжатых, сжато-изгибаемых и изгибаемых элементов
7.5.13. Расчетную ширину свеса поясных листов (полок)
следует принимать равной расстоянию (см. рисунок 6):
в прессованных, составных и сварных элементах без поясных листов - от грани стенки до края полки;
в болтовых элементах с поясными листами - от ближайшей риски болтов до свободного края листа.
При наличии вута, образующего со свесом угол не менее 30°, расчетную ширину свеса следует измерять до начала вута (в случае выкружки - принимать вписанный вут).
7.5.14. В центрально, внецентренно сжатых и сжато-изгибаемых элементах значение гибкости свеса поясного листа (полки)
следует принимать не более значений, указанных в таблице 22 в зависимости от условной гибкости
и типа сечений (где
следует принимать в соответствии с 7.5.13; t - толщина свеса).

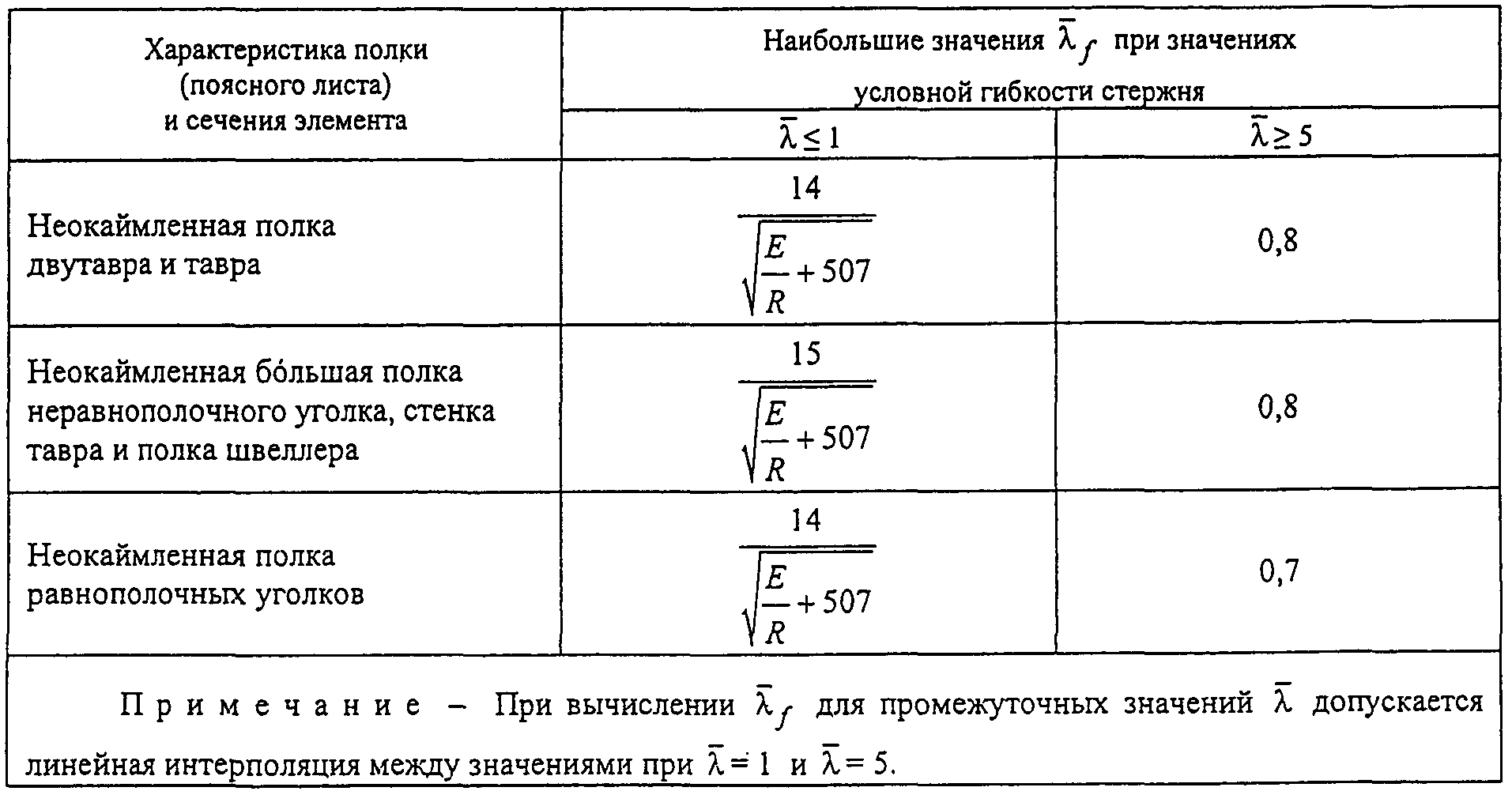

Таблица 22

В случае недонапряжения элемента наибольшие значения
из таблицы 22 следует увеличивать в
раз, но не более чем в 1,5 раза, при этом значения
необходимо принимать не более 1,3 (здесь
- меньшее из значений
,
,
,
, использованное при проверке устойчивости стержня;
).
7.5.15. В изгибаемых элементах наибольшую гибкость свеса поясного листа (полки) прессованных и сварных балок следует назначать с учетом предельных размеров свесов, приведенных в таблице 22 для
.
В случае недонапряжения элемента наибольшую гибкость свеса поясного листа (полки) следует увеличить в
раз, но не более чем в 1,5 раза; здесь
-
из двух значений:
или
. (59)
7.5.16. При усилении свободных свесов утолщениями (бульбами) наибольшее значение гибкости свеса
[здесь
- расчетная ширина свеса поясных листов или полок, измеряемая от центра утолщения до грани примыкающей стенки (полки) или до начала вута (см. 7.5.13)] следует определять по формуле
, (60)
где
- наибольшее значение условной гибкости свеса при отсутствии утолщения, принимаемое по таблице 22;
k - коэффициент, определяемый по таблице 23 в зависимости от
,
и
;
,
где D - размер утолщения, принимаемый равным диаметру круглой бульбы; в квадратных и трапециевидных утолщениях нормального профиля D - высота утолщения при ширине бульбы не менее 1,5D в трапециевидных (рисунок 7) и не менее D - в прямоугольных утолщениях.
Таблица 23
┌─────────────┬───────────────────────┬─────────┬─────────────────────────┐
│ │ ______ │ │ │
│ Сечение │ лямбда │ гамма │ Значение коэффициента k │
│ │ f │ 1 │ в формуле (60) при │
│ │ │ │ ______ │
│ │ │ │ гибкости лямбда, равной │
│ │ │ ├────────────┬────────────┤
│ │ │ │ 1 │ 5 │
├─────────────┼───────────────────────┼─────────┼────────────┼────────────┤
│ │ ______ │ │ │ │
│ Швеллер, │0,35 <= лямбда <= 0,60│ 2,5 │ 1,06 │ 1,35 │
│ двутавр │ f │ 3,0 │ 1,24 │ 1,69 │
│ │ │ 3,5 │ 1,46 │ 2,06 │
│ ├───────────────────────┼─────────┼────────────┼────────────┤
│ │ ______ │ │ │ │
│ │0,75 <= лямбда <= 0,90│ 2,5 │ 1,04 │ 1,28 │
│ │ f │ 3,0 │ 1,20 │ 1,59 │
│ │ │ 3,5 │ 1,40 │ 1,94 │
├─────────────┼───────────────────────┼─────────┼────────────┼────────────┤
│ │ ______ │ │ │ │
│Уголок, тавр,│0,35 <= лямбда <= 0,60│ 2,5 │ 1,06 │ 1,17 │
│ крестовое │ f │ 3,0 │ 1,24 │ 1,47 │
│ │ │ 3,5 │ 1,46 │ 1,67 │
│ ├───────────────────────┼─────────┼────────────┼────────────┤
|
