Свод правил Алюминиевые конструкции (стр. 25 )

КонсультантПлюс: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункты 6.1.1 - 6.1.3 отсутствуют.

8.2.3. Расчетные длины и радиусы инерции i элементов из труб или парных уголков следует принимать согласно требованиям 6.1.1 - 6.1.3.

8.2.4. Расчетные длины сжатых элементов пространственных решетчатых конструкций допускается определять из расчета с использованием сертифицированных вычислительных комплексов (в предположении упругой работы алюминия и недеформированной схемы).

8.3. Расчетные длины колонн (стоек)

8.3.1. Расчетные длины колонн (стоек) постоянного сечения следует определять по формуле

, (66)

где l - длина колонны, отдельного участка ее или высота этажа.

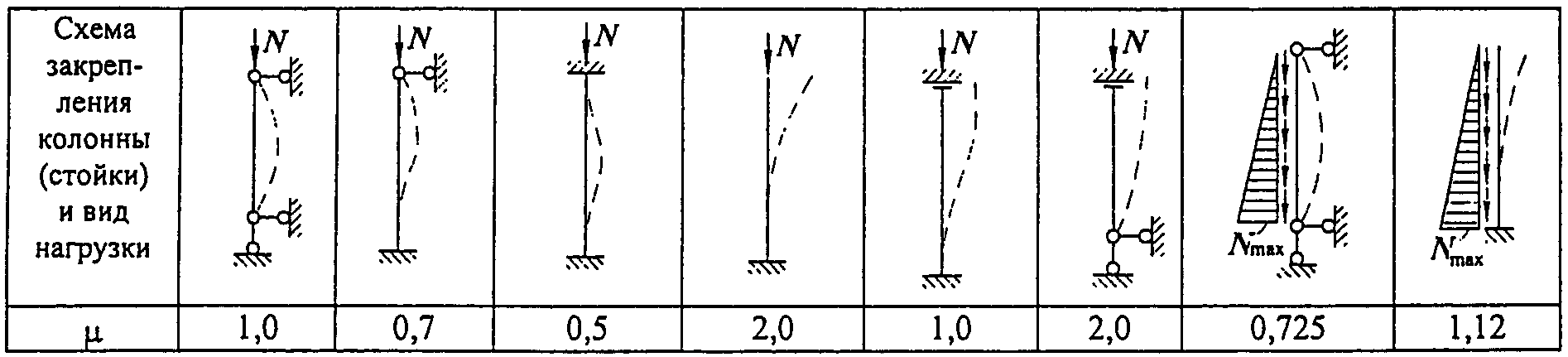

Коэффициенты расчетной длины колонн (стоек) постоянного сечения следует определять в зависимости от условий закрепления их концов и вида нагрузки. Для некоторых случаев закрепления концов и вида нагрузки значения приведены в таблице 31.

Таблица 31

8.3.2. Коэффициенты расчетной длины колонн постоянного сечения в плоскости одноэтажных рам при жестком креплении ригелей к колоннам и при одинаковом нагружении верхних узлов, расположенных в одном уровне, следует определять по формулам таблицы 32.

Таблица 32

При шарнирном креплении ригелей к колоннам в формуле (68) следует принимать n = 0.

8.3.3. Расчетную длину колонн рам в направлении вдоль здания (из плоскости рамы) следует принимать равной расстоянию между точками, закрепленными от смещения из плоскости рамы (опорами колонн, подкрановых балок и подстропильных ферм, узлами крепления связей и ригелей и т. п.).

Расчетную длину допускается определять на основе расчетной схемы, учитывающей фактические условия закрепления концов колонн.

8.4. Предельные гибкости элементов

8.4.1. Гибкости элементов , как правило, не должны превышать предельных значений , приведенных в таблице 33 для сжатых элементов и в таблице 34 - для растянутых. При этом гибкость растянутых элементов проверяется только в вертикальной плоскости.

Таблица 33

┌───────────────────────────────────────────────────────┬─────────────────┐

│  Элементы конструкций  │  Предельная  │

│  │ гибкость сжатых │

│  │элементов лямбда │

│  │  u│

├───────────────────────────────────────────────────────┼─────────────────┤

│1. Пояса, опорные раскосы и стойки, передающие опорные │  100  │

│реакции  │  │

│2. Прочие элементы ферм  │  120  │

│3. Колонны второстепенные (стойки фахверка, фонарей  │  120  │

│и т. п.), элементы решетки колонн  │  │

│4. Элементы связей, а также стержни, служащие для  │  150  │

│уменьшения расчетной длины сжатых стержней, и другие  │  │

│ненагруженные элементы  │  │

│5. Элементы ограждающих конструкций:  │  │

│  симметрично нагруженные  │  100  │

│  несимметрично нагруженные (крайние и угловые стойки │  70  │

│витражей и т. д.)  │  │

├───────────────────────────────────────────────────────┴─────────────────┤

│  Примечание. Приведенные в таблице 33 данные относятся к  элементам  с│

│сечениями,  симметричными  относительно  действия  сил.  При  сечениях,│

│несимметричных относительно действия сил,  предельную  гибкость  надлежит│

│уменьшать на 30%.  │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 34

┌────────────────────────────────────────────────────┬────────────────────┐

│  Элементы конструкций  │Предельная гибкость │

│  │растянутых элементов│

│  │  лямбда  │

│  │  u  │

├────────────────────────────────────────────────────┼────────────────────┤

│1. Пояса и опорные раскосы плоских ферм  │  300  │

│2. Прочие элементы ферм  │  300  │

│3. Связи (кроме элементов, подвергающихся  │  300  │

│предварительному натяжению)  │  │

└────────────────────────────────────────────────────┴────────────────────┘

8.4.2. При проверке гибкости растянутых стержней перекрестной решетки из одиночных уголков радиус инерции следует принимать относительно оси, параллельной полке уголка. Стержни перекрестной решетки в месте пересечения должны быть скреплены между собой.

8.4.3. Для растянутых раскосов стропильных ферм с незначительными усилиями, в которых при неблагоприятном расположении нагрузки может изменяться знак усилия, предельная гибкость принимается как для сжатых элементов, при этом соединительные прокладки должны устанавливаться не реже чем через 40i.

9. Расчет элементов конструкций с применением

тонколистового алюминия

Тонколистовой алюминий следует применять в качестве элементов ограждающих и несущих конструкций:

а) мембран;

б) плоских листов, укрепленных ребрами или специальной штамповкой;

в) плоских листов и лент, предварительно напряженных как в одном, так и в двух направлениях;

г) гофрированных листов без укреплений или со специальными укреплениями.

9.1. Элементы, работающие на сжатие и изгиб

9.1.1. При расчете на прочность сжатого в одном направлении плоского листа, шарнирно опертого по контуру (рисунок 11), в рабочую площадь следует включать часть листа размером 2c, определяемым по формуле

, (69)

где t - толщина листа.

b - полная ширина сечения; c - рабочая ширина сечения
