Свод правил Алюминиевые конструкции (стр. 40 )

│  Примечания.  1.  Значения  коэффициентов  фи  в  таблице  увеличены│

│  e  │

│в 1000 раз.  │

│  2. Значения фи  следует принимать не выше значений фи.  │

│  e  │

└─────────────────────────────────────────────────────────────────────────┘

3

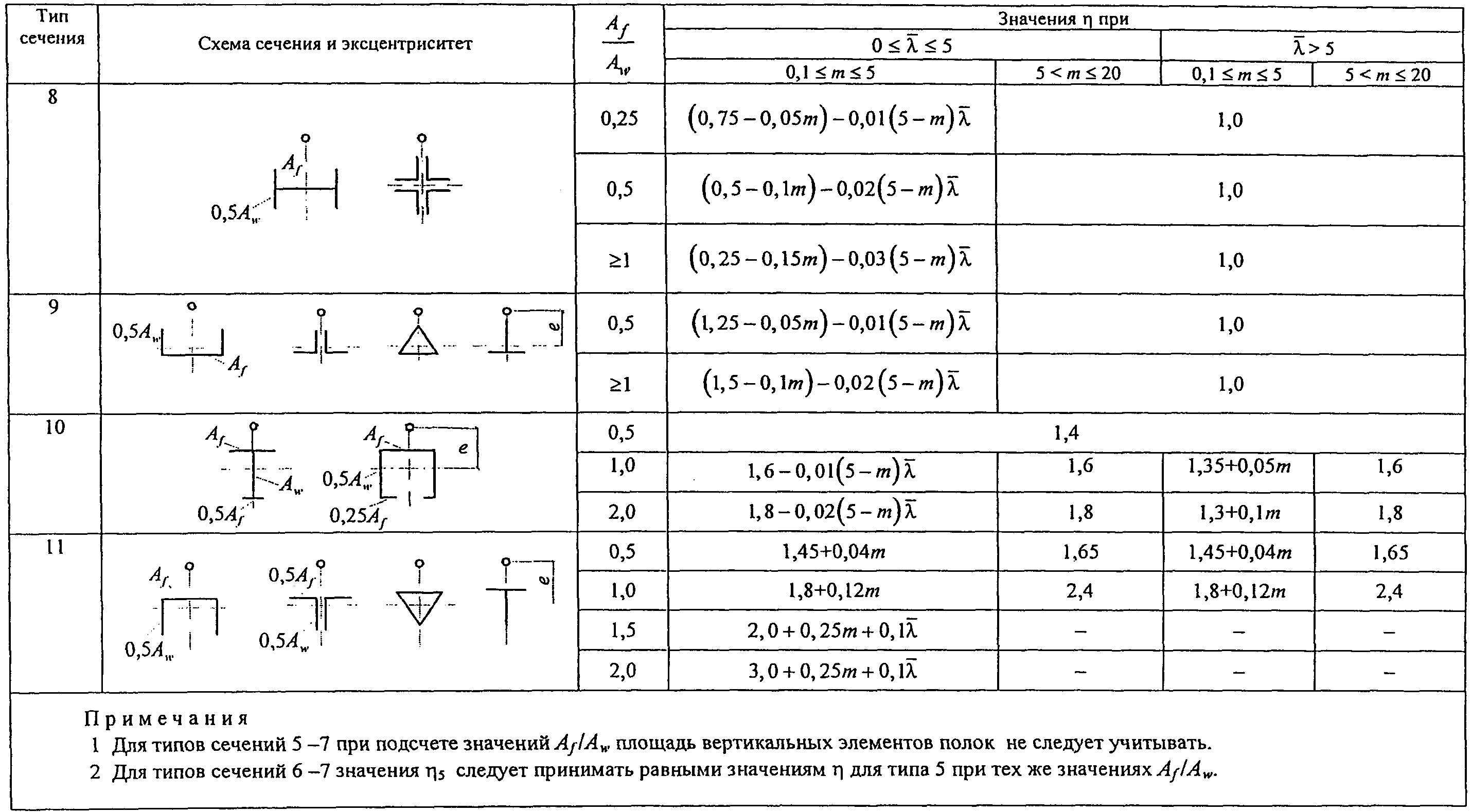

Коэффициенты влияния формы сечения

Окончание таблицы Е.3

4

Приведенные относительные эксцентриситеты

для стержней с шарнирно-опертыми концами

─────────────┬──────┬───────────────────────────────────────────────────────

  │______│

  Эпюры  │лямбда│  Значение m  при m  , равном

  моментов  │  │  ef  ef,1

  │  ├────┬────┬────┬────┬────┬────┬────┬────┬────┬────┬─────

  │  │0,1 │0,5 │1,0 │1,5 │2,0 │3,0 │4,0 │5,0 │7,0 │10,0│20,0

─────────────┴──────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────

дельта = -1,0

  │  1  │0,10│0,30│0,68│1,12│1,60│2,62│3,55│4,55│6,50│9,40│19,40

  │  2  │0,10│0,17│0,39│0,68│1,03│1,80│2,75│3,72│5,65│8,60│18,50

  │  3  │0,10│0,10│0,22│0,36│0,55│1,17│1,95│2,77│4,60│7,40│17,20

  │  4  │0,10│0,10│0,10│0,18│0,30│0,57│1,03│1,78│3,35│5,90│15,40

  │  5  │0,10│0,10│0,10│0,10│0,15│0,23│0,48│0,95│2,18│4,40│13,40

  │  6  │0,10│0,10│0,10│0,10│0,10│0,15│0,18│0,40│1,25│3,00│11,40

  │  7  │0,10│0,10│0,10│0,10│0,10│0,10│0,10│0,10│0,50│1,70│9,50

─────────────┴──────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────

дельта = -0,5

  │  1  │0,10│0,31│0,68│1,12│1,60│2,62│3,55│4,55│6,50│9,40│19,40

  │  2  │0,10│0,22│0,46│0,73│1,05│1,88│2,75│3,72│5,65│8,60│18,50

  │  3  │0,10│0,17│0,38│0,58│0,80│1,33│2,00│2,77│4,60│7,40│17,20

  │  4  │0,10│0,14│0,32│0,49│0,66│1,05│1,52│2,22│3,50│5,90│15,40

  │  5  │0,10│0,10│0,26│0,41│0,57│0,95│1,38│1,80│2,95│4,70│13,40

  │  6  │0,10│0,16│0,28│0,40│0,52│0,95│1,25│1,60│2,50│4,00│11,50

  │  7  │0,10│0,22│0,32│0,42│0,55│0,95│1,10│1,35│2,20│3,50│10,80

─────────────┴──────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────

дельта = 0

  │  1  │0,10│0,32│0,70│1,12│1,60│2,62│2,55│4,55│6,50│9,40│19,40

  │  2  │0,10│0,28│0,60│0,90│1,28│1,96│2,75│3,72│5,65│8,40│18,50

  │  3  │0,10│0,27│0,55│0,84│1,15│1,75│2,43│3,17│4,80│7,40│17,20

  │  4  │0,10│0,26│0,52│0,78│1,10│1,60│2,20│2,83│4,00│6,30│15,40

  │  5  │0,10│0,25│0,52│0,78│1,10│1,55│2,10│2,78│3,85│5,90│14,50

  │  6  │0,10│0,28│0,52│0,78│1,10│1,55│2,00│2,70│3,80│5,60│13,80

  │  7  │0,10│0,32│0,52│0,78│1,10│1,55│1,90│2,60│3,75│5,50│13,00

─────────────┴──────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────

дельта = 0,5

  │  1  │0,10│0,40│0,80│1,23│1,68│2,62│3,55│4,55│6,50│9,10│19,40

  │  2  │0,10│0,40│0,78│1,20│1,60│2,30│3,15│4,10│5,85│8,60│18,50

  │  3  │0,10│0,40│0,77│1,17│1,55│2,30│3,10│3,90│5,55│8,13│18,00

  │  4  │0,10│0,40│0,75│1,13│1,55│2,30│3,05│3,80│5,30│7,60│17,50

  │  5  │0,10│0,40│0,75│1,10│1,55│2,30│3,00│3,80│5,30│7,60│17,00

  │  6  │0,10│0,40│0,75│1,10│1,50│2,30│3,00│3,80│5,30│7,60│16,50

  │  7  │0,10│0,40│0,75│1,10│1,40│2,30│3,00│3,80│5,30│7,60│16,00

─────────────┴──────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴─────

  Обозначения, принятые в таблице Е.4:

  ;
