Свод правил Алюминиевые конструкции (стр. 22 )

│  │поясов│опорных │ прочих  │

│  │  │раскосов│элементов│

│  │  │  и  │ решетки │

│  │  │опорных │  │

│  │  │ стоек  │  │

├───────────────────────────────────────────────┼──────┼────────┼─────────┤

│1. В плоскости фермы l  :  │  │  │  │

│  ef  │  │  │  │

│  а) для ферм, кроме указанных в позиции 1, б;│  l  │  l  │  0,8l  │

│  б) для ферм из одиночных уголков и ферм  │  l  │  l  │  0,9l  │

│с прикреплением элементов решетки к поясам  │  │  │  │

│впритык  │  │  │  │

│2. В направлении, перпендикулярном плоскости  │  │  │  │

│фермы (из плоскости фермы) l  :  │  │  │  │

│  ef,1  │  │  │  │

│  а) для ферм, кроме указанных в позиции 2, б;│  l  │  l  │  l  │

│  │  1  │  1  │  1  │

│  │  │  │  │

│  б) для ферм с прикреплением элементов  │  l  │  l  │  0,9l  │

│решетки к поясам впритык  │  1  │  1  │  1  │

│  │  │  │  │

│3. В любом направлении l  = l  для ферм  │0,85l │  l  │  0,85l  │

│  ef  ef,1  │  │  │  │

│из одиночных уголков при одинаковых расстояниях│  │  │  │

│между точками закрепления элементов в плоскости│  │  │  │

│и из плоскости фермы  │  │  │  │

├───────────────────────────────────────────────┴──────┴────────┴─────────┤

│  Обозначения, принятые в таблице 26 (см. рисунок 8):  │

│  l  -  геометрическая  длина  элемента  (расстояние  между  центрами│

│ближайших узлов) в плоскости фермы;  │

│  l  - расстояние между узлами, закрепленными  от смещения из плоскости│

│  1  │

│фермы (поясами ферм, специальными  связями,  жесткими  плитами  покрытий,│

│прикрепленными к поясу сварными швами или болтами, и т. п.).  │

└─────────────────────────────────────────────────────────────────────────┘

8.1.2. Расчетные длины и верхнего пояса фермы (неразрезного стержня) постоянного сечения с различными сжимающими или растягивающими усилиями на участках (число участков равной длины k >= 2) в предположении шарнирного сопряжения (рисунок 9, а) элементов решетки и связей, допускается определять по формулам:

в плоскости пояса фермы

, (62)

где - отношение усилия, соседнего с максимальным, к максимальному усилию в панелях фермы; при этом ;

из плоскости пояса фермы

, (63)

где - отношение суммы усилий на всех участках (рассматриваемой длины между точками закрепления пояса из плоскости), кроме максимального, к максимальному усилию; при этом . При вычислении параметра в формуле (63) растягивающие усилия в стержнях необходимо принимать со знаком "минус".

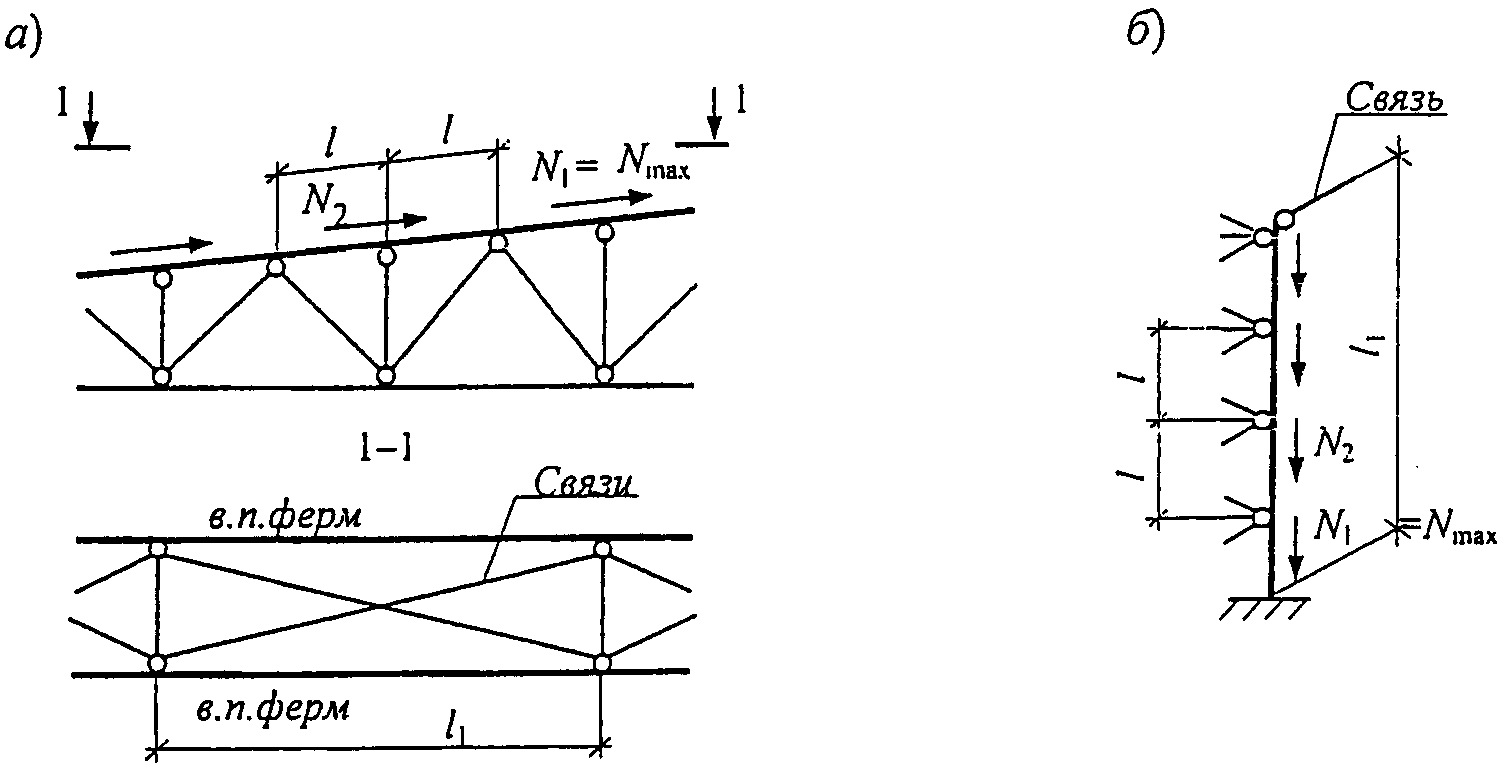

а - пояс фермы; б - ветвь колонны

Рисунок 9. Схемы для определения расчетной длины элементов

Расчетные длины и ветви сквозной колонны постоянного сечения (неразрезного стержня) с различными сжимающими усилиями на участках (число участков равной длины k >= 2) с граничными условиями, когда один конец стержня (нижний) жестко закреплен, а другой - шарнирно оперт в плоскости решетки при шарнирном креплении к нему элементов решетки (рисунок 9, б), допускается определять по формулам:

в плоскости ветви

, (64)

где - отношение усилия, соседнего с максимальным, к максимальному усилию в месте заделки; при этом ;

из плоскости ветви

, (65)

где - отношение суммы усилий на всех участках, кроме максимального, к максимальному усилию в месте заделки; при этом .

В обоих случаях l - длина участка (см. рисунки 8 и 9); - расстояние между точками связей из плоскости стержня (см. рисунок 9), и расчет на устойчивость следует выполнять на максимальное усилие.

8.1.3. Расчетные длины и (при допущении, что они не зависят от соотношения усилий) элементов перекрестной решетки, скрепленных между собой (см. рисунок 8, д), следует принимать по таблице 27.

Таблица 27

┌──────────────────────────────────────┬──────────────────────────────────┐

│  Конструкция узла пересечения  │Расчетная длина l  из плоскости│

│  элементов решетки  │  ef,1  │

│  │ фермы (связи) при поддерживающем │

│  │  элементе  │

│  ├──────────┬────────────┬──────────┤

│  │растянутом│неработающем│  сжатом  │

├──────────────────────────────────────┼──────────┼────────────┼──────────┤

│Оба элемента не прерываются  │  l  │  0,7l  │  l  │
