Свод правил Алюминиевые конструкции (стр. 23 )

│  │  │  1  │  1  │

│Поддерживающий элемент прерывается  │  │  │  │

│и перекрывается фасонкой:  │  │  │  │

│  рассматриваемый элемент  │  0,7l  │  l  │  1,4l  │

│не прерывается  │  1  │  1  │  1  │

│  │  │  │  │

│  рассматриваемый элемент прерывается│  0,7l  │  -  │  -  │

│и перекрывается фасонкой  │  1  │  │  │

├──────────────────────────────────────┴──────────┴────────────┴──────────┤

│  Обозначения, принятые в таблице 27 (см. рисунок 8, д):  │

│  l - расстояние от центра узла  фермы  (связи)  до  точки  пересечения│

│элементов;  │

│  l  - полная геометрическая длина элемента.  │

│  1  │

└─────────────────────────────────────────────────────────────────────────┘

8.1.4. Радиусы инерции i сечений элементов из одиночных уголков при определении гибкости следует принимать:

при расчетной длине элемента не менее 0,85l (где l - расстояние между центрами ближайших узлов) - минимальными ;

в остальных случаях - относительно оси уголка, перпендикулярной или параллельной плоскости фермы ( или в зависимости от направления продольного изгиба).

8.2. Расчетные длины элементов пространственных решетчатых конструкций

8.2.1. Расчетные длины и радиусы инерции сечений i сжатых, растянутых и ненагруженных элементов пространственных конструкций (рисунок 10) из одиночных уголков при определении гибкости следует принимать по таблицам 28, 29 и 30.

а, б, в - с совмещенными в смежных гранях узлами;

г, д - с не совмещенными в смежных гранях узлами;

е - с частично совмещенными в смежных гранях узлами

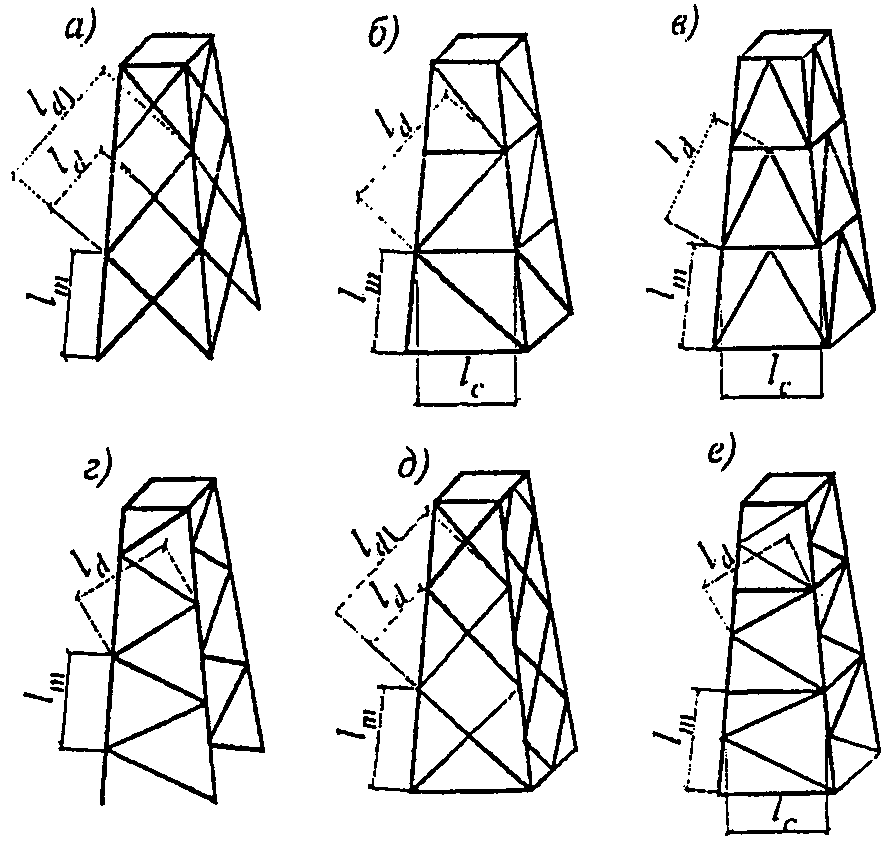

Рисунок 10. Схемы пространственных решетчатых конструкций

Таблица 28

┌─────────────────────────┬───────────────────────┬───────────────────────┐

│Элементы пространственных│Сжатые и ненагруженные │  Растянутые элементы  │

│  конструкций  │  элементы  │  │

│  ├───────────┬───────────┼───────────┬───────────┤

│  │  l  │  i  │  l  │  i  │

│  │  ef  │  │  ef  │  │

├─────────────────────────┼───────────┼───────────┼───────────┼───────────┤

│Пояса по рисунку:  │  │  │  │  │

│  10, а, б, в  │  l  │  i  │  l  │  i  │

│  │  m  │  min  │  m  │  min  │

│  │  │  │  │  │

│  10, г, д  │  0,73l  │  i  │  0,73l  │  i  │

│  │  m  │  min  │  m  │  min  │

│  │  │  │  │  │

│  10, е  │  0,64l  │  i  │  0,64l  │  i  │

│  │  m  │  min  │  m  │  min  │

│Раскосы по рисунку:  │  │  │  │  │

│  10, а, д  │  мю l  │  i  │ l  (l  )  │ i  (i ) │

│  │  d dc  │  min  │  d  d1  │  min  x  │

│  │  │  │  │  │

│  10, б, в, г, е  │  мю l  │  i  │  l  │  i  │

│  │  d d  │  min  │  d  │  min  │

│Распорки по рисунку:  │  │  │  │  │

│  10, б, е  │  0,80l  │  i  │  -  │  -  │

│  │  c  │  min  │  │  │

│  │  │  │  │  │

│  10, в  │  0,73l  │  i  │  │  │

│  │  c  │  min  │  │  │

├─────────────────────────┴───────────┴───────────┴───────────┴───────────┤

│  Обозначения, принятые в таблице 28 (см. рисунок 10):  │

│  l  - условная длина, принимаемая по таблице 29;  │

│  dc  │

│  мю  - коэффициент расчетной длины раскоса, принимаемый по таблице 30.│

│  d  │

│  Примечания. 1. Раскосы по рисунку  10,  а,  д  в  точках  пересечения│

│должны быть скреплены между собой.  │

│  2. Значение l  для распорок по рисунку 10, в дано  для равнополочных│

│  ef  │

│уголков.  │

│  3. В скобках даны значения l  и i  для  раскосов  из плоскости грани│

│  ef  │

│конструкции.  │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 29

┌──────────────────────────────────┬──────────────────────────────────────┐
